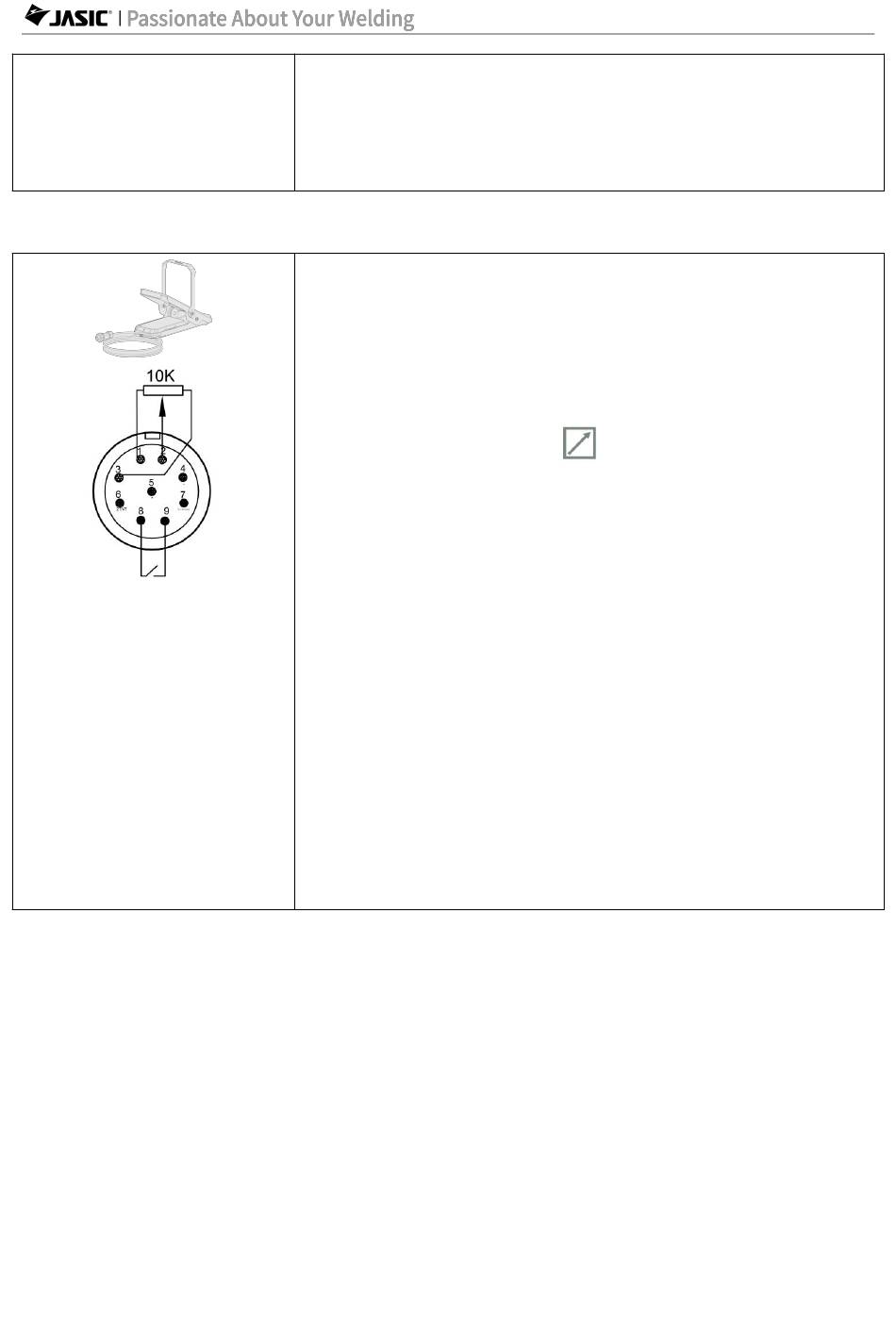

7.3.8 Uso del control remoto por pedal

Conector aéreo del
control remoto por
pedal
7.3.9 Uso del soplete de soldadura con cable.
Página 49
del rodillo de control del soplete es 0 y el valor de la corriente
está en el mínimo, la resistencia de los pines 1 y 2 es 10 kΩ,
y los pines 2 y 3 es 0 Ω; Si el valor del rodillo es el máximo y
el valor de la corriente es el máximo, la resistencia de los
pines 1 y 2 es de 0 Ω, y de los pines 2 y 3 es de 10 kΩ.
1. El control remoto por pedal consta internamente de un
interruptor y un potenciómetro, como se muestra en la
imagen.
2. Utilice un cable dedicado para conectar el control remoto a
los pines 1, 2, 3, 8 y 9 del conector aéreo del gatillo del
soplete en el panel frontal de la soldadora.
3. Sin carga, pulse la tecla
entrará en el modo de control de pedal.
4. Ajuste la corriente máxima de la soldadura en el panel para
empezar a soldar.
5. Al pisar el control remoto por pedal para encender el arco,
generalmente funciona con el modo de ignición de arco sin
contacto. Después del encendido exitoso, la corriente de
soldadura será controlada por el control remoto por pedal,
utilizando la salida máxima del ajuste de corriente.
6. El pin 2 es el puerto común del potenciómetro. Cuando la
corriente del control remoto por pedal está en el mínimo, la
resistencia de los pines 1 y 2 es de 10 kΩ, y de los pines 2 y 3
es de 0 Ω; Cuando la corriente está al máximo, la resistencia
de los pines 1 y 2 es de 0 Ω, y la de los pines 2 y 3 es de 10
kΩ.
Nota: El control remoto por pedal es opcional. Especifíquelo
antes de realizar el pedido si es necesario.
y el control remoto por pedal
