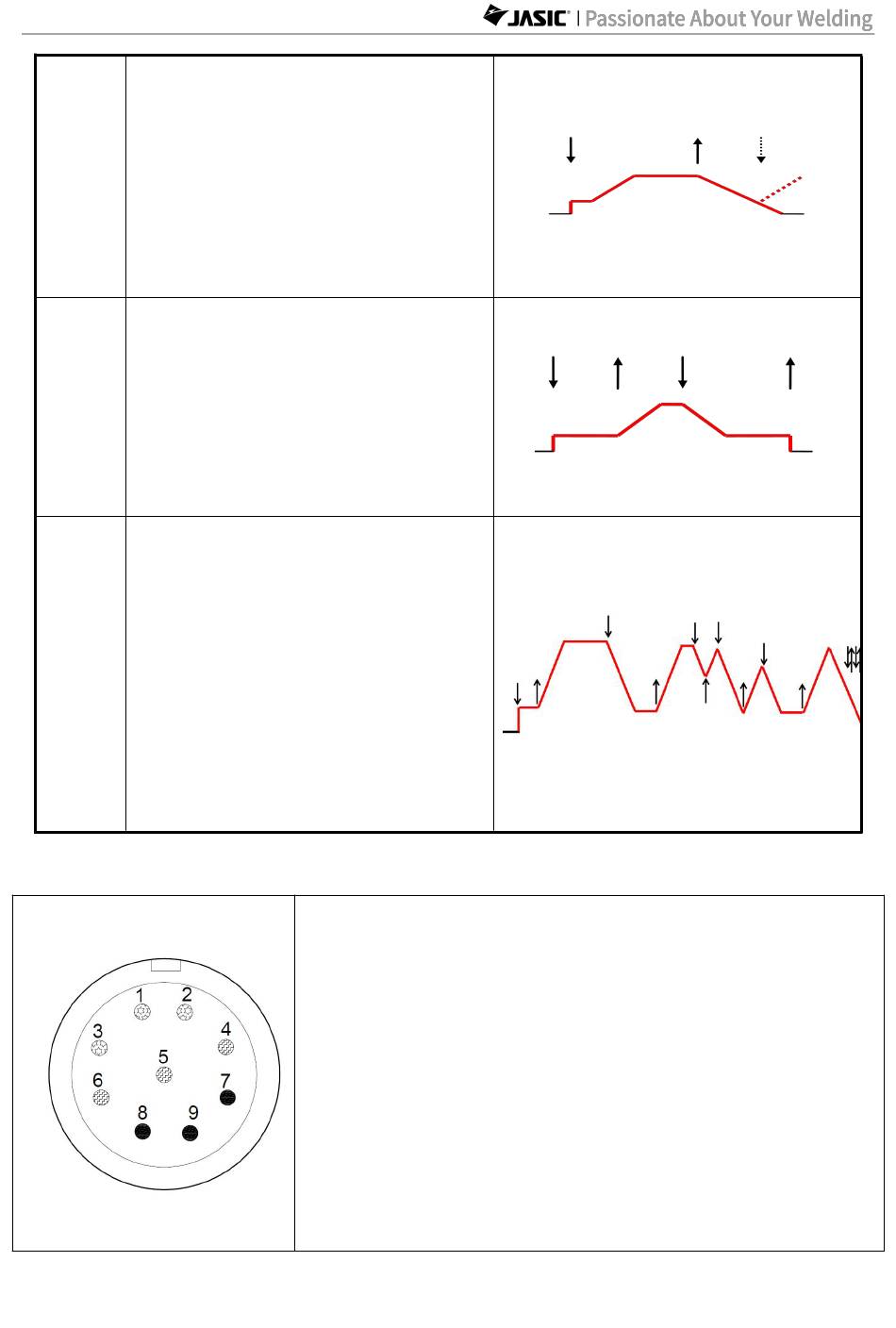

Modo 2T:
1. Pulsar el gatillo del soplete para
aumentar el arco hasta la corriente
máxima designada;
2. Soltar el gatillo para extinguir
2
lentamente el arco;
3. Si se vuelve a pulsar el gatillo
antes de que se extinga el arco, éste
aumentará lentamente hasta la
corriente máxima.
Modo 4T:
1. Pulsar el gatillo del soplete para
iniciar el arco al valor establecido;
2. Soltar el gatillo para aumentar
3 lentamente la corriente máxima;
3. Pulsar el gatillo para bajar
lentamente a la corriente de cráter;
4. Soltar el gatillo para extinguir el
arco.
Modo de ciclo:
1. Pulsar el gatillo del soplete para
iniciar el arco al valor establecido;
2. Soltar el gatillo para aumentar
lentamente la corriente máxima;
3. Pulsar el gatillo para bajar
4 lentamente a la corriente de cráter;
4. Soltar el gatillo para aumentar
lentamente hasta la corriente
máxima;
5. Repita los pasos 3 y 4 hasta que el
arco se extinga pulsando el gatillo del
soplete dos veces en 300 ms.
7.3.7 Conector aéreo del gatillo del soplete
1. Los pines 1, 2 y 3 se utilizan para ajustar la corriente del
soplete analógica.
2. Los pines 4, 5 y 6 se utilizan para ajustar la corriente del
soplete de control digital. El pin 4 disminuye la corriente, el
pin 5 la aumenta y el pin 6 es 2T/4T.
3. El pin 7 es el puerto de identificación
digital/analógico. El nivel alto es digital, y el nivel bajo es
analógico.
4. Los pines 8 y 9 son el gatillo del soplete (el pin 9 es
GND).
5. El conector aéreo del gatillo del soplete se conecta al
control remoto digital, analógico del soplete o del pedal.
6. El pin 2 es el puerto común del potenciómetro. Si el valor
