Jasic TIG200PACDC PFC LCD Manual Del Usuario
  1. Manuales
  2. Marcas
  3. Jasic Manuales
  4. Sistemas de Soldadura
  5. TIG200PACDC PFC LCD
  6. Manual del usuario
Jasic TIG200PACDC PFC LCD Manual Del Usuario

Jasic TIG200PACDC PFC LCD Manual Del Usuario

Ocultar thumbs

Enlaces rápidos

Descargar este manual

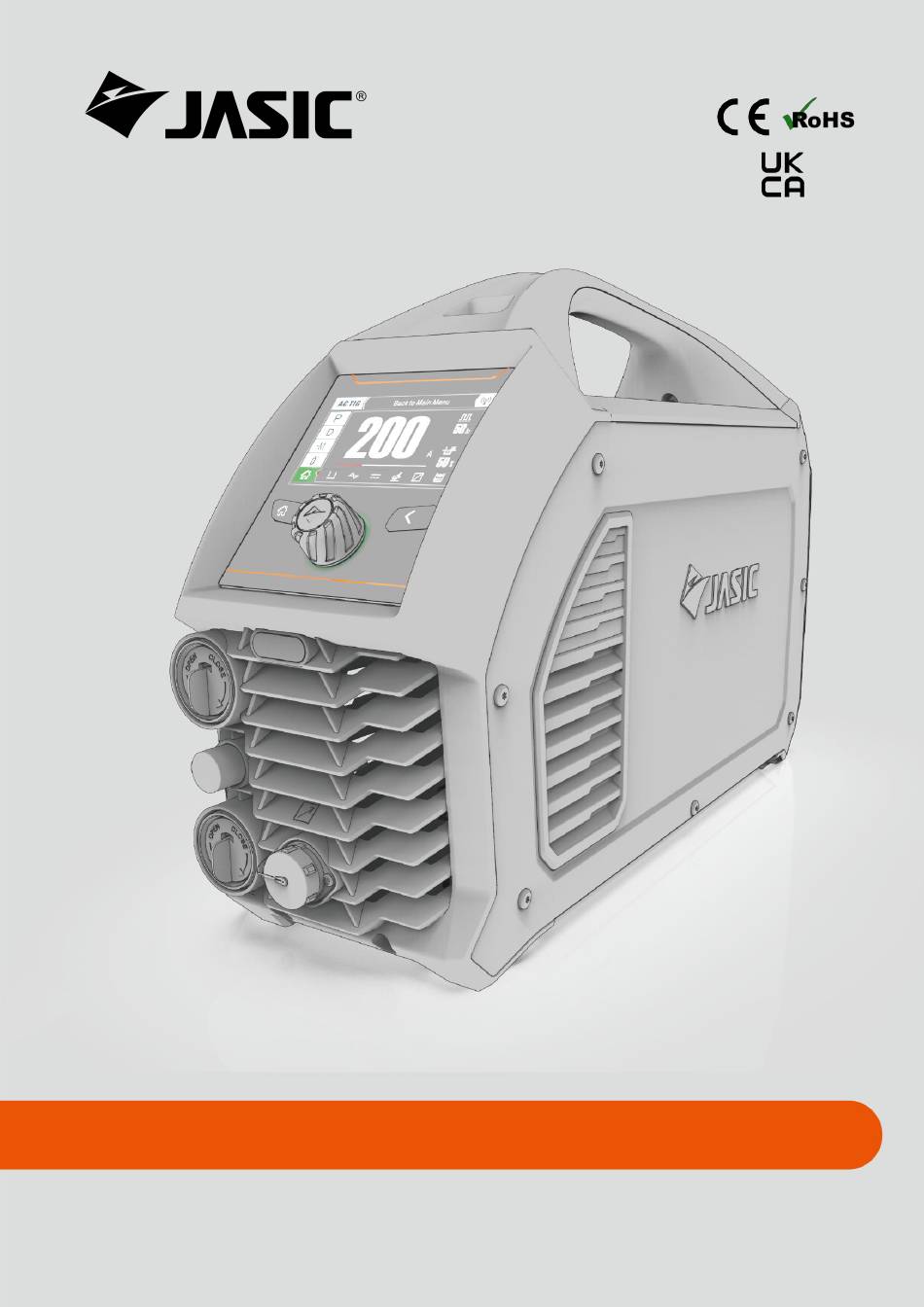

TIG200PACDC PFC LCD
TIG200PACDC LCD
SOLDADOR CON INVERSOR IGBT
Copyright©2022 Shenzhen JASIC Technology Co., Ltd.
loading

Manuales relacionados para Jasic TIG200PACDC PFC LCD

Resumen de contenidos para Jasic TIG200PACDC PFC LCD

  • Página 1 TIG200PACDC PFC LCD TIG200PACDC LCD SOLDADOR CON INVERSOR IGBT Copyright©2022 Shenzhen JASIC Technology Co., Ltd.

  • Página 2: Declaración De Exención De Responsabilidad

    2. Aunque el contenido de este manual ha sido cuidadosamente revisado, puede haber imprecisiones. Póngase en contacto con nosotros en caso de encontrar algo incorrecto. 3. No copie, grabe, reproduzca o transmita el contenido de este manual sin permiso previo de JASIC. Fabricante: Shenzhen JASIC Technology Co. Ltd Marca registrada: JASIC Dirección registrada: 1ª...

  • Página 3: Tabla De Contenido

    Índice 1. Precauciones de seguridad......................5 1.1. Seguridad general........................5 1.2. Otras precauciones........................9 2. Descripción de los símbolos....................... 10 3. Resumen del producto......................... 11 4. Características técnicas......................12 5. Instalación............................14 5.1. Descripción de la interfaz externa..................14 5.2. Instalación de la alimentación eléctrica................. 15 5.3.
  • Página 4 Por su seguridad, lea atentamente este manual antes de instalar y utilizar el equipo de JASIC. Ponga especial atención a todo el contenido marcado por el símbolo " ". ¡Todas las operaciones deben ser realizadas por personal profesional debidamente cualificado!

  • Página 5: Precauciones De Seguridad

    1. Precauciones de seguridad 1.1. Seguridad general INSTRUCCIONES DE SEGURIDAD Estas normas generales de seguridad se refieren tanto a las máquinas de soldadura por arco como a las de corte por plasma, a menos que se indique lo contrario. Es importante que los usuarios de este equipo se protejan a sí mismos y a otros de daños o incluso de la muerte.
  • Página 6 Humos y gases -- Pueden ser peligrosos para su salud. Ubicar el equipo en un lugar bien ventilado y mantener la cabeza alejada de los humos. No inhalar los humos. La zona de trabajo debe de estar bien ventilada y debe disponerse de un sistema de extracción de humos cercano adecuado.
  • Página 7 Precauciones contra el fuego y las explosiones No provocar incendios por chispas y residuos calientes o metal fundido. Deben de existir dispositivos de seguridad contra incendios adecuados cercanos al lugar a soldar/cortar. Quitar todos los materiales inflamables y combustibles del lugar a soldar/cortar y de sus alrededores.
  • Página 8 Si después de leer las instrucciones de este manual sigue sin entender del todo o no puede resolver el problema, debe ponerse en contacto inmediatamente con el proveedor o con el centro de servicio de JASIC para obtener ayuda profesional.

  • Página 9: Otras Precauciones

    1.2. Otras precauciones ¡Atención! Ubicación La máquina debe ubicarse en una posición y entorno adecuados. Se debe evitar la humedad, el polvo, el vapor, el aceite o los gases corrosivos. Colocar el soldador en una superficie nivelada y segura y asegúrese de que hay un espacio libre adecuado alrededor del soldador para garantizar la circulación natural del aire.

  • Página 10: Descripción De Los Símbolos

    2. Descripción de los símbolos ¡Atención! Leer el manual Unidad de corriente "A" Etiqueta RAEE Unidad de tiempo "S" Indicador de sobrecalentamiento Porcentaje Indicador de la función del dispositivo de reducción de tensión Unidad de frecuencia "Hz" (VRD) Etiqueta de advertencia Modo TIG Lift Indicador del módulo receptor Modo MMA...

  • Página 11: Resumen Del Producto

    3. Resumen del producto Es un soldador digital inverter AC/DC con funciones completas, excelente rendimiento y tecnología avanzada. Soporta TIG AC (con onda cuadrada, onda triangular y onda sinusoidal opcionales), TIG AC por pulsos, TIG DC, TIG DC por pulsos, MMA (DC) y soldadura por puntos TIG (DC/AC), y puede utilizarse ampliamente para la soldadura precisa de una amplia gama de materiales.

  • Página 12: Características Técnicas

    4. Características técnicas Artículo Unidad Parámetros Modelo TIG200PACDC PFC TIG200PACDC Voltaje de entrada AC 230V±15% 115±15%~230V±15% Frecuencia de entrada 50/60 50/60 Corriente de entrada nominal 20,2@TIG 31,6@TIG (AC 230V) 22,4@MMA 34,1@MMA Corriente de entrada nominal 30,6@TIG (AC 115V) 32,8@MMA Potencia nominal de entrada 4,7@TIG 6,0@TIG (AC 230V)
  • Página 13 Frecuencia AC: 250 Hz Frecuencia AC: 250 Hz Frecuencia de Frecuencia de impulsos: 0,5-25 Hz impulsos: 0,5-25 Hz Factor de trabajo de impulsos de 10 a 90 de 10 a 90 Tiempo de pre-gas de 0 a 3 de 0 a 3 Tiempo de post-gas de 0 a 15 de 0 a 15...

  • Página 14: Instalación

    5. Instalación ¡Atención! Todas las conexiones deben realizarse con la fuente de alimentación apagada. ¡Atención! La electrocución puede causar lesiones graves o incluso la muerte; después de un corte de energía, todavía hay un alto voltaje en el equipo. No toque las partes con corriente en el equipo.

  • Página 15: Instalación De La Alimentación Eléctrica

    5.2. Instalación de la alimentación eléctrica ¡Atención! La conexión eléctrica del equipo deberán ser realizada por personal debidamente cualificado. ¡Atención! Todas las conexiones deben realizarse con la fuente de alimentación apagada. ¡Atención! Una tensión de entrada incorrecta puede dañar el equipo. 1) Conecte la soldadora al grado de tensión correspondiente según su tensión de entrada especificada.

  • Página 16: Portaelectrodos Mma Y Conexión De Cable De Tierra

    5.3. Portaelectrodos MMA y conexión de cable de tierra (Diagrama de cableado) Preste atención a la polaridad del cableado antes de proceder a la soldadura manual por acro (MMA). En general, hay dos métodos de conexión para la soldadora DC: DCEN y DCEP.

  • Página 17: Soplete De Soldadura Tig Y Conexión De Cable De Tierra

    5.4. Soplete de soldadura TIG y conexión de cable de tierra 1) El interruptor de alimentación debe de estar apagado. 2) Inserte el enchufe del cable con la pinza a tierra en la toma positiva del panel frontal de la soldadora y apriételo en el sentido de las agujas del reloj.
  • Página 18 ● Si se debe enrollar un cable excesivo, consulte las siguientes buenas prácticas Malas prácticas Buena práctica No enrolle el exceso de cable a lo largo de la Enrolle el mismo número de vueltas en la misma dirección. dirección de enrollamiento del cable y en la dirección opuesta, y apílelas juntas.

  • Página 19: Conexión Del Control Remoto De Mano Por Cable (Opcional)

    5.5. Conexión del control remoto de mano por cable (opcional) (Diagrama de cableado) Enchufe el conector de 9 pines aéreo del control remoto de mano directamente a la toma correspondiente del conector aéreo del soldador. ¡AVISO! Antes de la instalación, se debe comprobar que el soldador es compatible con el control remoto de mano por cable.

  • Página 20: Instalación Del Módulo Receptor Inalámbrico (Opcional)

    5.6. Instalación del módulo receptor inalámbrico (opcional) (Dibujo de instalación) Retire la cubierta del enchufe del control remoto inalámbrico que se muestra en la imagen superior izquierda. Inserte en el módulo receptor inalámbrico mostrado en la imagen superior derecha. 1) Quitar los tornillos de la cubierta lateral izquierda del soldador. 2) Retire la hebilla del interior del panel frontal del soldador y saque el enchufe inalámbrico.

  • Página 21: Panel De Control

    6. Panel de control 6.1. Panel LCD 6.2. Placa de funciones de la pantalla LCD Volver al Pulsar la tecla "Inicio" para volver a la interfaz del menú menú principal. principal 1. Pulse el icono de comprobación del gas para abrir el submenú...
  • Página 22 La cabecera de la tabla muestra el valor específico de los parámetros; 1. Pulse la tecla "Memoria" y se mostrarán los Función de canales 1, 2, 3 y 4; seleccione un canal y se memoria mostrarán las parámetros guardadas correspondientes; 2.
  • Página 23 1. Icono de 2T. Si está marcado, indica que el soldador está en modo 2T; 2. Icono de 4T. Si está marcado, indica que el soldador está en modo 4T; 3. Icono de repetición. Si está marcado, indica que el soldador está en modo de repetición; 4.
  • Página 24 1. Indicador de onda cuadrada. Cuando el indicador esté encendido, este indicará que se ha seleccionado la onda cuadrada; La onda cuadrada AC estándar puede lograr una rápida conmutación de la polaridad, una alta estabilidad del arco, buenas características dinámicas y una fuerte capacidad para limpiar la película de óxido de aluminio.
  • Página 25 Frecuencia Muestra rápidamente la frecuencia AC para facilitar el ajuste mediante el codificador. Muestra rápidamente el balance AC para facilitar Balance AC el ajuste mediante el codificador. Muestra rápidamente el modo de operación, la Visualizaci selección de la forma de onda, la selección del ón de pulso, el método de encendido del arco, el modo funciones...

  • Página 26: Modo De Soldadura

    6.3. Modo de soldadura 1) Antes de soldar, pulse la tecla "Home" para volver a la página de inicio; Girar la perilla para seleccionar TIG DC, TIG AC, TIG MIX y MMA; y pulse la perilla para seleccionar el modo de soldadura correspondiente. 2) Además de los cuatro modos de soldadura, hay otras dos opciones en la página de inicio, es decir, Configuración del sistema y Manual del usuario.

  • Página 27: Función Para Comprobar El Gas

    6.4. Función para comprobar el gas 1) En estado de no soldadura, seleccione la función para comprobar el gas en la página de TIG AC, TIG DC o TIG MIX. Operación de la función para comprobar el gas 2) Si se reproduce la animación para comprobar el gas, indica que el soldador ha entrado en el modo para comprobar el gas.

  • Página 28: Ajuste De Parámetros

    6.6. Ajuste de parámetros 1) En estado de no soldadura, seleccione la función de ajuste de parámetros en la página TIG AC, TIG DC, TIG MIX o MMA. 2) Pulse la perilla para visualizar una fila de parámetros de soldadura; Gire la perilla para seleccionar diferentes parámetros y los valores correspondientes se muestran a continuación.

  • Página 29: Ajuste De La Función

    6.7. Ajuste de la función 1) En estado de no soldadura, seleccione Ajuste de Función en la página de TIG AC, TIG DC o TIG MIX. Operación de ajuste de funciones 2) Pulse la perilla para mostrar una fila de opciones de función; gire la perilla para seleccionar diferentes funciones, las opciones de función correspondientes se muestran a continuación.

  • Página 30: Otras Funciones

    6.8. Otras funciones 6.8.1 Vista de información del sistema Entre en la página de Ajustes, gire la perilla para seleccionar Información del sistema y pulse la perilla para visualizar la información del sistema, que se muestra en orden de: Calificación actual, Nº de versión del software, Nº de versión de la pantalla. y Número de serie del soldador.

  • Página 31: Función De Protección De Sobretensión/Subtensión De Entrada

    6.8.3 Función de protección de sobretensión/subtensión de entrada Interruptor de protección contra sobretensión/subtensión 1) Seleccione la opción Fondo del Usuario, pulse la perilla para entrar en la interfaz de selección, y el Interruptor de Protección de sobretensión/subtensión está seleccionado por defecto;...

  • Página 32: Modo De Control

    Ajuste del tiempo de suspensión 6.8.5 Modo de control 1) Seleccione la opción Fondo del usuario, pulse la perilla para entrar en la interfaz de selección y gire la perilla para seleccionar la opción Modo de control; 2) Pulse la perilla para entrar en las opciones "Modo in situ" y "Modo remoto"; 3) Gire la perilla para seleccionar la opción deseada, pulse la perilla para completar los ajustes y volver al menú...

  • Página 33: Control Remoto Inalámbrico

    6.8.6 Control remoto inalámbrico Interruptor de emparejamiento del control remoto inalámbrico 1）Emparejamiento del control remoto inalámbrico: Cuando no se suelde, seleccione la opción Fondo del usuario; Pulse la perilla para entrar en la interfaz de selección; Gire la perilla para seleccionar Activar el emparejamiento del control remoto inalámbrico; Pulsar la perilla para encender el interruptor de emparejamiento y la tecla de emparejamiento del control remoto simple inalámbrico durante 2 s para el emparejamiento del control remoto inalámbrico.

  • Página 34: Modelo De Control Remoto Opcional

    6.8.8 Modelo de control remoto opcional Lado Modo de anfitrión Tipo Nombre Modelo soldadur Imagen Módulo receptor Control Potenciómetro remoto del de 10K soplete Soplete analógico analógico Control Soplete de remoto del control digital soplete digital Cablead Control remoto por FRC-01 pedal con (P1S3)

  • Página 35: Función De Reset De Fábrica

    6.8.9 Función de reset de fábrica 1) Seleccione la opción Fondo del usuario, pulse la perilla para entrar en la interfaz de selección y gire la perilla para seleccionar la opción Restablecimiento de fábrica; 2) Pulse la perilla para entrar en la interfaz de selección "Seguro/Cancelar"; 3) Gire la perilla para seleccionar la opción de ajuste deseada;...

  • Página 36: Función Vrd

    6.8.11 Función VRD ¡Atención! La conexión eléctrica del equipo deberán ser realizada por personal debidamente cualificado. ¡Atención! La electrocución puede causar lesiones graves o incluso la muerte; después de un corte de energía, todavía hay un alto voltaje en el equipo.

  • Página 37: Manual Del Usuario

    soldadura MMA y el indicador VRD se encenderá. En este momento, la tensión en vacío de la soldadora es de 11,5V. Encienda el VRD Apague el VRD 6.9. Manual del usuario 1) En la página de inicio, gire la perilla para seleccionar el Manual del usuario y pulse la perilla para entrar en la página del Manual del usuario;...

  • Página 38: Función De Alarma

    6.10. Función de alarma 1) Si la soldadora funciona mal durante el funcionamiento, se mostrará un signo de alarma sobre la interfaz actual, como se muestra en la siguiente imagen; 2) Hay siete tipos de alarma, a saber: "Protección de sobretensión", "Protección de subtensión", "Protección de sobrecalentamiento 1", "Protección de sobrecalentamiento 2", "Protección de sobrecorriente", "Error de datos"...

  • Página 39: Operación De La Función De Soldadura

    7. Operación de la función de soldadura ¡Atención! Antes de encender la fuente de alimentación, asegúrese de que el portaelectrodos o el soplete de soldadura están conectados a la salida, no toque la pieza a soldar y la pinza a tierra. De lo contrario, puede iniciarse un arco inesperado al encender la alimentación en el caso de MMA por defecto.
  • Página 40 ● ● ● ● ● ● ● ● × × × ● ● TIG DC por ● ● ● ● ● ● ● ● × × × ● ● pulsos Repetición ● ● ● ● ● ● ● ● × ×...

  • Página 41: Función Mma

    7.2. Función MMA Proceso de soldadura con electrodo MMA 1. Ih (corriente de arranque en caliente) = IΔh (corriente de encendido del arco) + Ia (corriente de soldadura); el tiempo de arranque en caliente se fija en th, lo que favorece el encendido del arco y reduce la adherencia entre el electrodo de soldadura y la pieza durante el encendido del arco.

  • Página 42: Función Tig

    7.3. Función TIG 7.3.1 TIG DC Forma de onda de corriente de la soldadura TIG DC t0-Tiempo de pre-gas I1-Corriente inicial t1-Periodo de corriente inicial I2-Corriente correspondiente al tiempo de subida t2-Tiempo de subida I3-corriente máxima t3-Período de corriente máxima I4-Corriente correspondiente al tiempo de pendiente descendente t4-Tiempo de pendiente descendente I5-Corriente de cráter...

  • Página 43: Tig Dc Por Pulsos

    del soplete hasta que se envía el gas argón y el encendido del arco. Generalmente, debe ser mayor que 0,5 s para asegurar que el gas ha sido enviado al soplete de soldadura con un flujo normal cuando se inicia el arco de descarga. Debe aumentarse de acuerdo con la longitud de la tobera de gas.
  • Página 44 7.3.3 TIG AC Forma de onda de la corriente de la soldadura TIG AC I1-Corriente inicial t2-Tiempo de subida I3-Ajuste del corriente máxima AC t4-Tiempo de bajada I5-Corriente de cráter tc-Tiempo de corriente de limpieza T-Período AC TIG AC soporta formas de onda de salida cuadradas, triangulares y sinusoidales. AC y TIG DC tienen el mismo tiempo de pre-gas y de post-gas, pero los demás parámetros se explican por separado junto con la image: ●...
  • Página 45 7.3.4 Pulso CA TIG Forma de onda de corriente de la soldadura TIG AC por pulsos tc-Tiempo de corriente de limpieza Período Tc-AC tp-Pico de impulsos Tp-Periodo de impulsos t2-Tiempo de subida t4-Tiempo de bajada Ip-corriente máxima Ib-Corriente de base ●...
  • Página 46 actualiza. Tras determinar el factor de división de la frecuencia, el factor de división se establece igual a la frecuencia real del pulso actual y se guarda, por lo que la frecuencia de impulsos no cambia. Tras ajustar la frecuencia AC y la frecuencia de impulsos, se determina el factor de división de la frecuencia, que es igual a la frecuencia AC/frecuencia de impulsos.

  • Página 47: Descripción Del Modo De Soldadura Del Soplete De Soldadura Tig

    frecuencia de la soldadura TIG MIX es de 1 Hz a la frecuencia AC/10 Hz, y el usuario puede seleccionar cualquier frecuencia dentro del rango. Cuando la frecuencia AC cambia, la frecuencia AC/frecuencia real de la soldadura TIG MIX actual es igual al factor de división de la frecuencia, y se actualiza.

  • Página 48: Conector Aéreo Del Gatillo Del Soplete

    Modo 2T: 1. Pulsar el gatillo del soplete para aumentar el arco hasta la corriente máxima designada; 2. Soltar el gatillo para extinguir lentamente el arco; 3. Si se vuelve a pulsar el gatillo antes de que se extinga el arco, éste aumentará...

  • Página 49: Uso Del Control Remoto Por Pedal

    del rodillo de control del soplete es 0 y el valor de la corriente está en el mínimo, la resistencia de los pines 1 y 2 es 10 kΩ, y los pines 2 y 3 es 0 Ω; Si el valor del rodillo es el máximo y el valor de la corriente es el máximo, la resistencia de los pines 1 y 2 es de 0 Ω, y de los pines 2 y 3 es de 10 kΩ.

  • Página 50: Método De Cableado:

    1. El soplete de soldadura cableada incluye tipos Potenciómetro Gatillo del de ajuste de digitales y analógicos, como se muestra en la siguiente soplete corriente imagen. 2. Utilice un cable dedicado para conectar el soplete de soldadura analógica a los pines 1, 2, 3, 8 y 9 del conector aéreo del gatillo del soplete en el panel frontal de la soldadora;...

  • Página 51: Mantenimiento

    7.3.10 Conector del enfriador de agua (opcional). 1. Los pines 1 y 2 son puertos de salida de energía para el enfriador de agua, y los pines 3 y 4 son las entradas de señales anormales. 2. En estado sin carga, pulse la tecla y el soldador entrará...

  • Página 52: Mantenimiento Del Soplete De Soldadura

    Examen Desconecte el soldador de la red eléctrica y espere al menos 5 minutos mensual antes de quitar la cubierta. Comprobar las conexiones internas y apretarlas si es necesario. Limpie el interior del soldador con un cepillo suave y un aspirador. Tenga cuidado de no quitar ningún cable ni causar daños a los componentes.
  • Página 53 La junta tórica está envejecida Sustituir la junta tórica La rosca de conexión está Apriétela suelta Corte la junta dañada, vuelva a La junta de la tubería de entrada conectar y apriete el tubo de Fuga de aire de gas está dañada o no está entrada de gas sustituido o fijada envuelva la zona dañada...

  • Página 54: Solución De Problemas

    9. Solución de problemas ¡Atención! Las máquinas han sido revisadas a fondo antes de salir de la fábrica. La máquina no debe ser manipulada ni alterada. El mantenimiento debe realizarse con cuidado. ¡Si algún cable se afloja o se coloca erroneamente, puede generar peligros potenciales al usuario! ¡El personal de mantenimiento profesional es el que debe reparar el soldador! La alimentación debe de estar desconectada antes de trabajar con el soldador.
  • Página 55 Por favor, póngase en contacto con el personal de mantenimiento Otros fallos de Shenzhen JASIC Technology Solución de problemas generales en TIG Problema Causas Solución de problemas Cuando la temperatura sea demasiado baja, deje que el...
  • Página 56 (2) Utilice diferentes cables de al soldar es deficiente. alimentación para conectar Interferencias graves de equipos que puedan interferir otros equipos eléctricos. seriamente con la soldadora. Por favor, póngase en contacto con el personal de mantenimiento Otros fallos de Shenzhen JASIC Technology Página 56...

  • Página 57: Advertencias Y Soluciones

    9.2. Advertencias y soluciones Código Categoría Causa posible Contramedida de error Dar una salida Reiniciar la soldadora. Si la alarma de continua de protección de sobrecorriente sigue Protección contra corriente de activa, póngase en contacto con el sobrecorriente máxima departamento de postventa. capacidad para la soldadora.

  • Página 58: Embalaje, Transporte, Almacenamiento Y Eliminación De Residuos

    Apagar y reiniciar el soldador. Si no se Alarma del enfriador puede anular la alarma, póngase en Falta de agua de agua contacto con el personal de mantenimiento profesional. ¡AVISO! Tras aplicar las contramedidas anteriores, la alarma aún persiste o reaparece después de la elevación.

  • Página 59: Eliminación De Residuos

    10.3. Eliminación de residuos Eliminación El equipo está fabricado con materiales que no contienen materiales tóxicos o venenosos peligrosos para el operador. Cuando el equipo sea desechado, deberá ser desmontado separando los componentes según el tipo de materiales. No eliminar el equipo con los residuos normales. La Directiva Europea 2002/96/CE sobre Residuos de Aparatos Eléctricos y Electrónicos establece que los aparatos eléctricos que han llegado al final de su vida útil deben recogerse por separado y devolverse a una instalación de reciclaje compatible con el medio ambiente.

  • Página 60: Apéndice 1: Diagrama De Cableado

    Apéndice 1: Diagrama de cableado Página 60...

  • Página 61: Apéndice 2: Lista De Recambios Comunes

    Apéndice 2: Lista de recambios comunes 1 Lista de piezas de recambio Código del Código del Nombre Cantidad N/S Nombre Cantidad material material Montaje del panel 10084166 21 10084192 de control Sección superior Panel de control 10084064 de la cubierta 22 51000884 grande del soldador...
  • Página 62 Boquilla de Soporte del panel 10081143 34 10084057 salida trasero Enchufe rápido 10021855 instantáneo Enchufe de 51000660 control remoto Enchufe 10083487 Bluetooth Transformador 10051952 de arranque de arco Placa de 51000847 estabilización del arco Montaje de plástico de la 10084264 placa estabilizadora de arco...

  • Página 63: Apéndice 3: Lista De Recambios Comunes 2

    Apéndice 3: Lista de recambios comunes 2 Lista de piezas de recambio Código del Código del Nombre Cantidad N/S Nombre Cantidad material material Diodo rectificador 51000093 10064645 Placa principal Placa principal del 51000872 del inversor 51000858 inversor primario secundario Inductor PFC Diodo 10081176 14 51000456...
  • Página 64 Página 64...
