5.3. Portaelectrodos MMA y conexión de cable de tierra

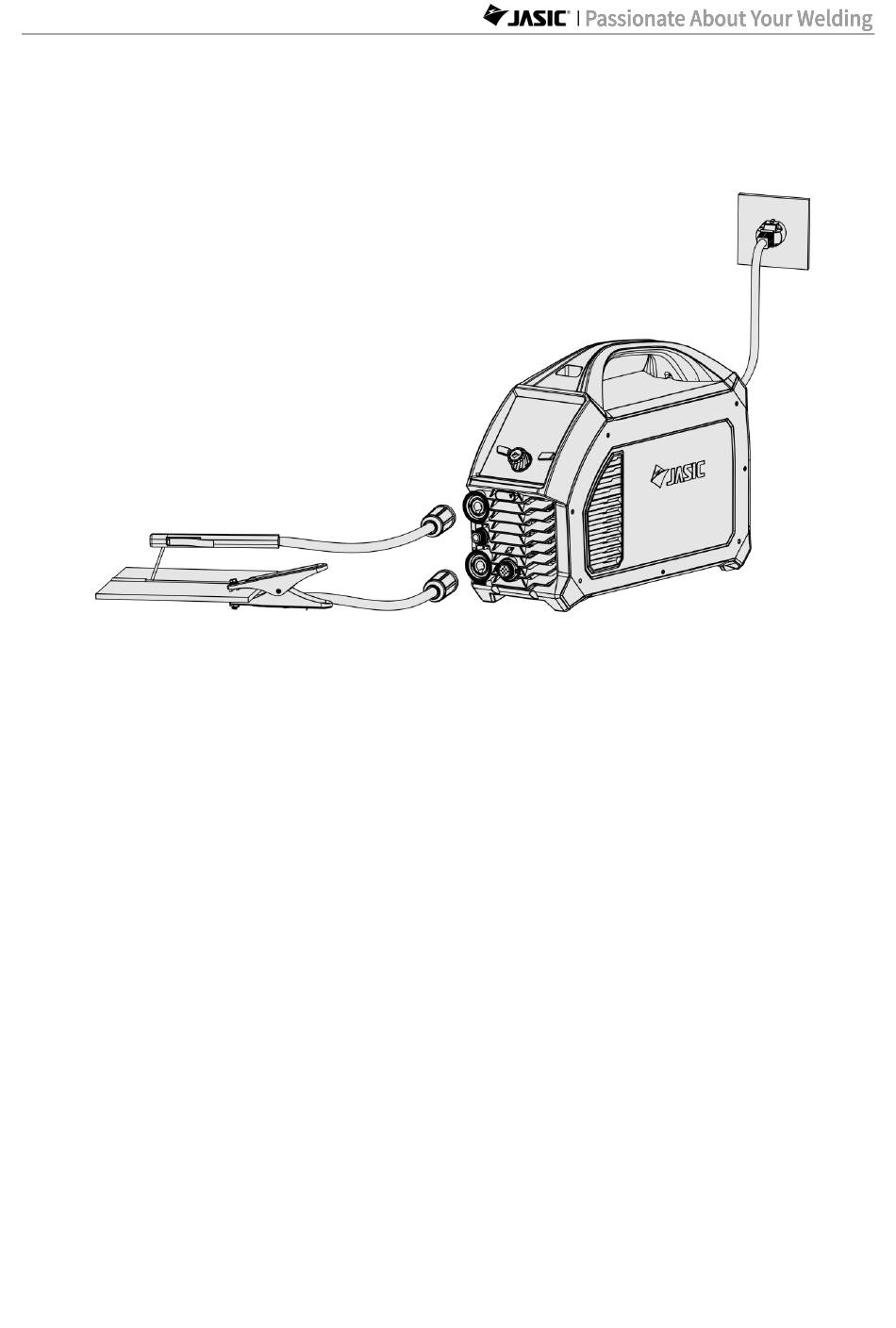

(Diagrama de cableado)
Preste atención a la polaridad del cableado antes de proceder a la soldadura manual por
acro (MMA). En general, hay dos métodos de conexión para la soldadora DC: DCEN y
DCEP.
DCEN: El portaelectrodo está conectado a la polaridad positiva, y la pieza a soldar está
conectada a la polaridad negativa;
DCEP: El portaelectrodo debe estar conectado a la polaridad positiva, y la pieza a soldar
conectada a la polaridad negativa.
El operador también puede elegir el DCEN según el metal base y el tipo de electrodo que se
utilice. Generalmente, se recomienda usar el DCEP para el electrodo básico (es decir, el
electrodo de soldadura conectado a la polaridad positiva), mientras que no hay
disposiciones especiales para el electrodo ácido.
1) El interruptor de alimentación debe de estar apagado.
2) Poner el enchufe del cable con portaelectrodos a la toma correspondiente del panel
frontal de la soldadora y apretarlo girando en el sentido de las agujas del reloj.
3) Poner el enchufe del cable con pinza a tierra en la toma de polaridad negativa del panel
frontal del soldador y apretarlo girando en el sentido de las agujas del reloj.
¡AVISO! Si desea utilizar cables secundarios largos (cable portaelectrodos y cable de
tierra), debe asegurarse de que el área de la sección transversal del cable se
incremente adecuadamente para reducir la caída de tensión por la longitud del cable.
Página 16
