ARMADO

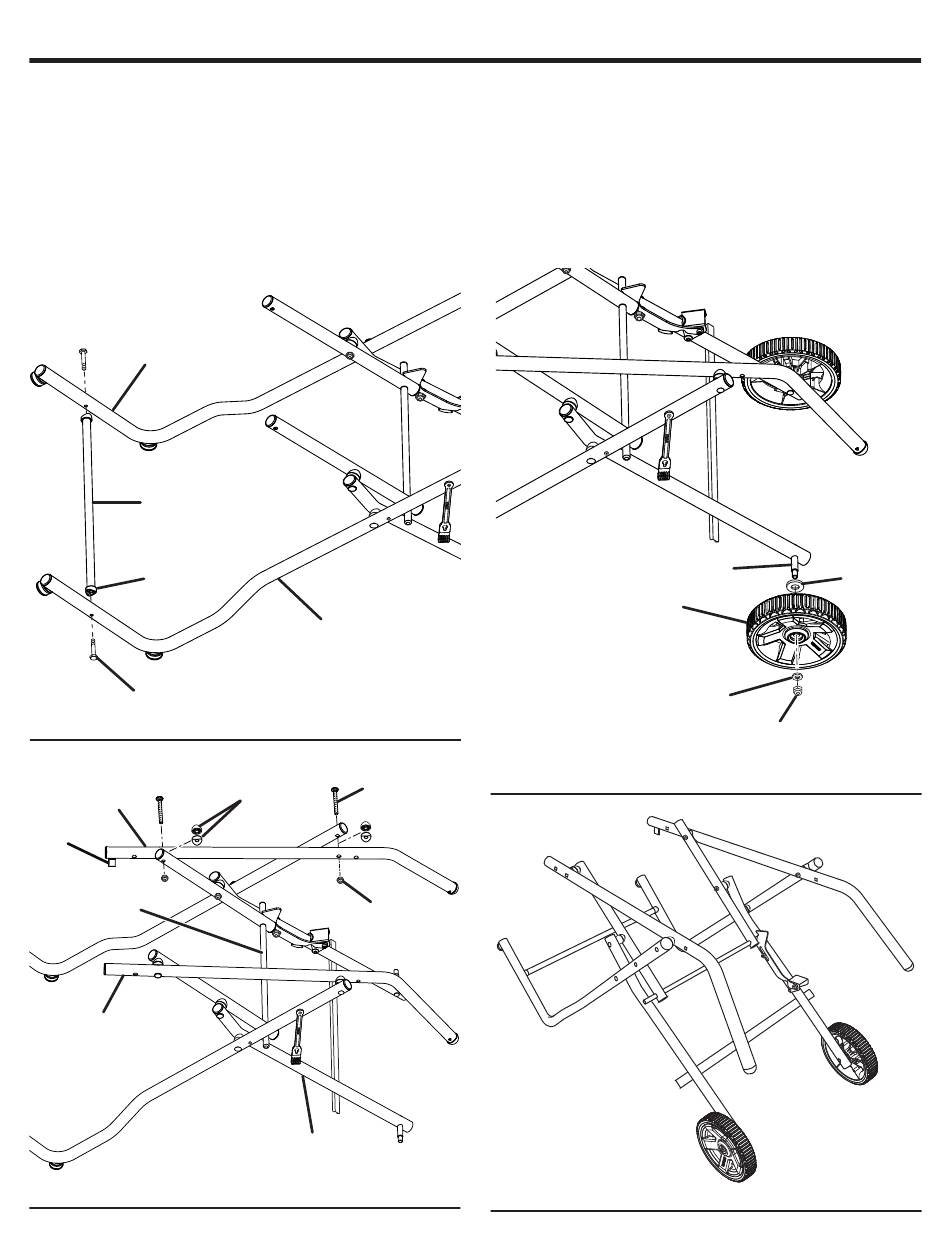

 Introduzca el perno de carrocería por el orificio central del
tubo exterior derecho, por dos espaciadores pequeños y
por el orificio inferior del conjunto de las patas interiores.
Fije con una tuerca.
 Coloque un espaciador grande sobre el extremo de la riostra
inferior.
 Haga pasar un perno de cabeza hexagonal por la parte inferior
del tubo exterior derecho, por el espaciador grande y por la
riostra inferior. Ajuste con firmeza. Repita el procedimiento
en el otro lado.
TUBO EXTERIOR
DERECHO
RIOSTRA
INFERIOR
SEPARADOR
(GRANDE)
PERNO
HEXAGONAL
TUBO
SEPARADOR
SUPERIOR
(PEQUEÑA)
DERECHO
OREJETA
RIOSTRA
CENTRAL
TUBO
SUPERIOR
IZQUERDO
TUBO EXTERIOR
IZQUERDO
Fig. 12
PERNO DE
CARRUAJE
TUERCA
CONJUNTO
DE LA PATA
INTERNA
Fig. 13
14 — Español
 Con los extremos curvados hacia afuera, fije los tubos
superiores a la base WSUV; para ello, utilice pernos de
carrocería, espaciadores pequeños y tuercas.
NOTA: El tubo superior con la orejeta debe estar instalado
en la derecha.
 Deslice una arandela grande, un disco y una arandela pequeña
por un eje. Fije todo con una tuerca. Repita el procedimiento
con el segundo rueda.
RUEDA
ARANDELA
(PEQUEÑA)
ARANDELA
EJE
(GRANDE)
TUERCA
Fig. 14
Fig. 15
