RIDGID R4092 Manual Del Operador página 50

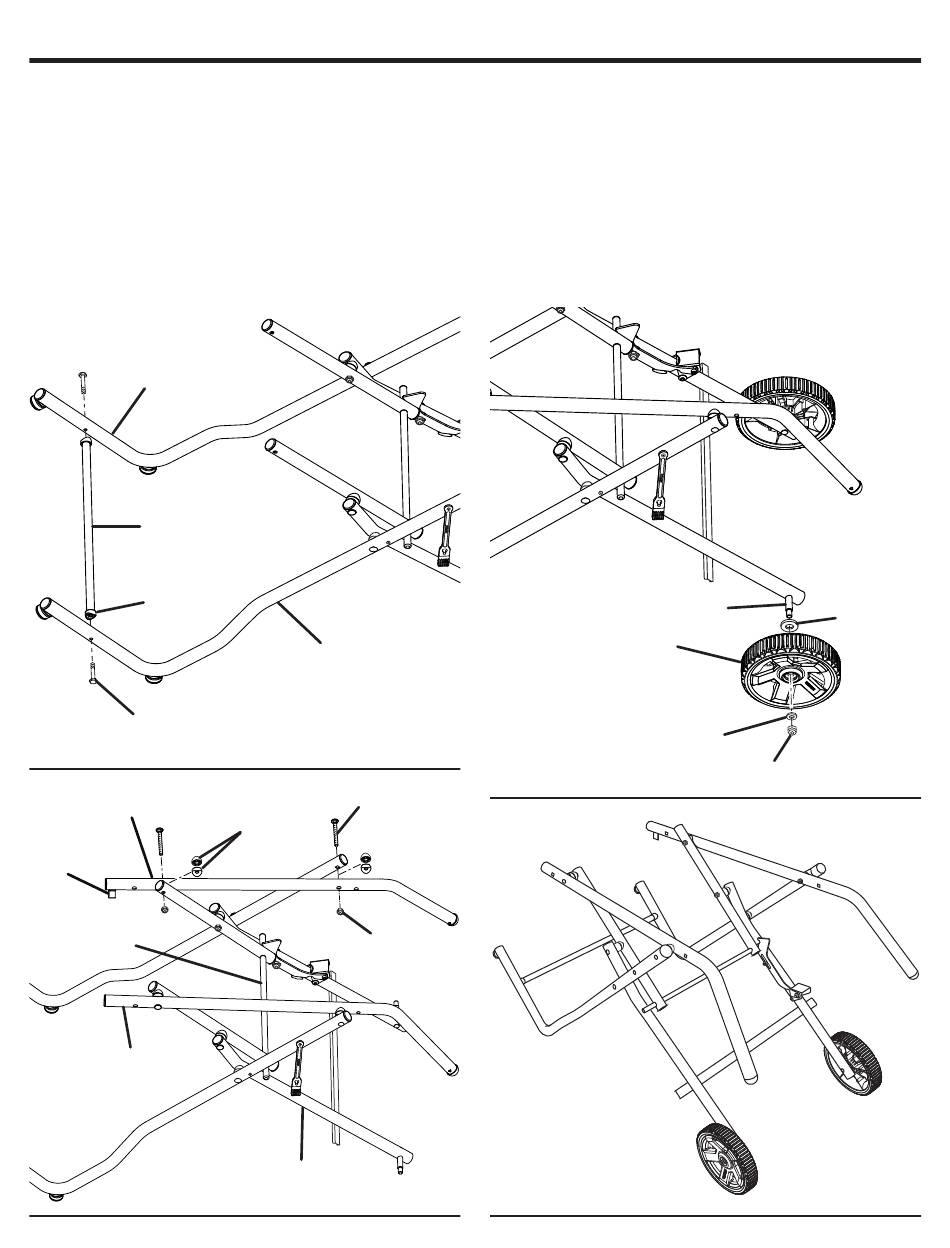

ASSEMBLAGE
 Positionner l'assemblage de patte interne et le tube extérieur
droit de manière à former un « X ».
 Insérer le boulon de carrosserie dans l'axe de rotation du
tube extérieur droit, les deux petites entretoises et dans
le trou inférieur de l'assemblage de patte interne. Fixer en
utilisant l'écrou.
 Placer une grande entretoise sur l'extrémité inférieure du
renfort.
 Insérer un boulon hexagonal dans la partie inférieure du
tube extérieur droit, la grande entretoise et dans l'extrémité
TUBE
EXTÉRIEURE
DROIT
TRAVERSE
INFÉRIEURE
ENTRETOISE
(GRAND)
BOULON
HEX
TUBE SUPÉRIEUR
ENTRETOISE
DROIT
LANGUETTE
CALE
CENTRALE
TUBE SUPÉRIEUR
GAUCHE
TUBE
EXTÉRIEURE
GAUCHE
Fig. 12
BOULON DE
CARROSSIER
(PETITE)
ÉCROU
ENSEMBLE DE
PATTES INTERNES
Fig. 13
inférieure du renfort. Serrer fermement. Répéter pour l'autre
côté.
 Tourner les extrémités courbées vers le bas puis fixer les
tubes supérieurs au support WSUV en utilisant les boulons
de carrosserie, les petites entretoises et les écrous.
NOTE : Le tube supérieur avec le languette doit être installé
à droite.
 Glisser une grande rondelle, la roue et une petite rondelle
sur un axe. Fixer fermement en utilisant un écrou. Répéter
pour l'autre roue.
14 — Français
ESSIEU
ROUE
RONDELLE
(PETITE)
ÉCROU
RONDELLE
(GRAND)
Fig. 14
Fig. 15
