Kable høyttaleren
Kabeldiameter
FreeSpace FS2C-høyttaleren er utformet for å fungere kun med kabler på mellom 18 AWG (0,8 mm

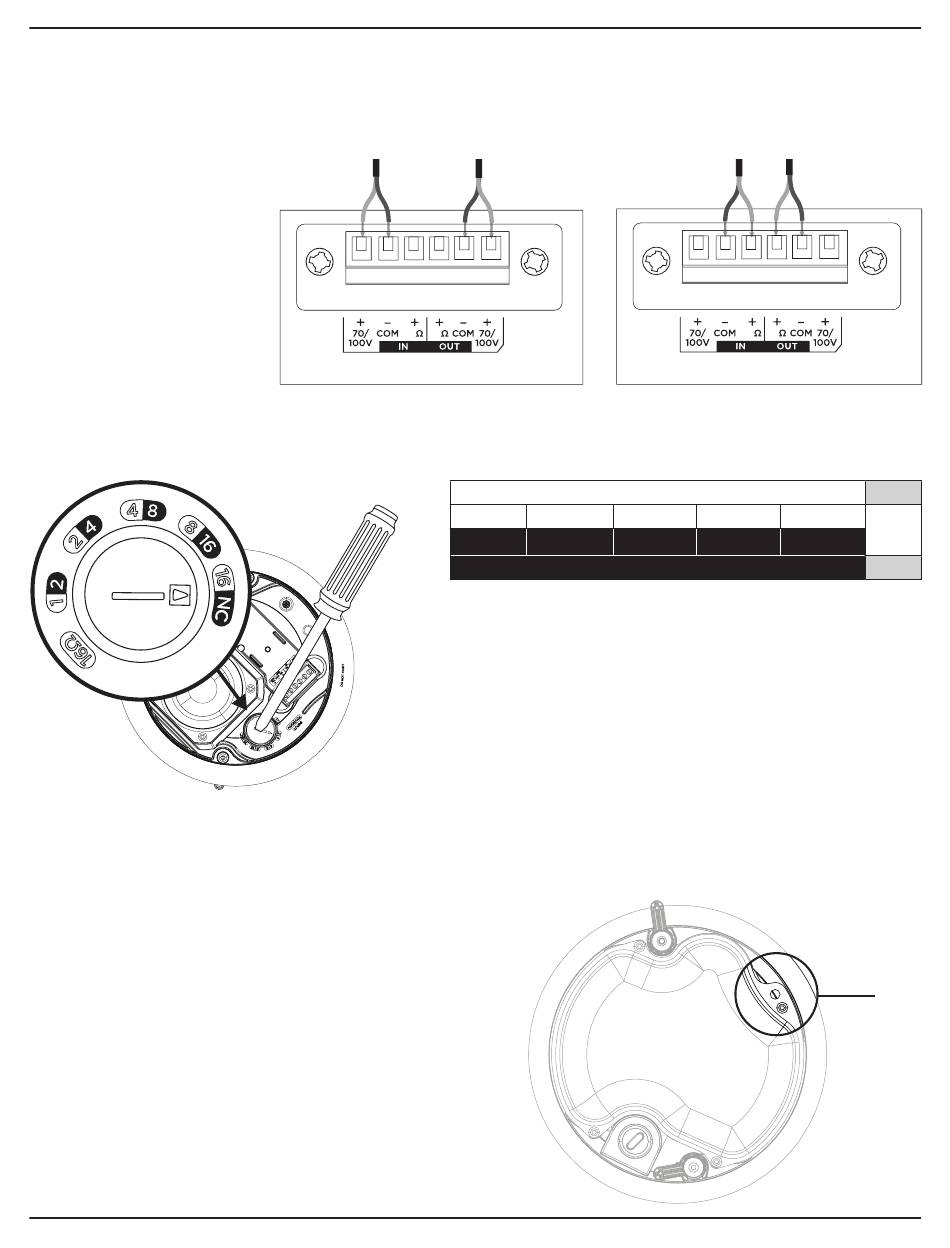

Koblingsdiagrammer
Eksponer seks millimeter
(1/4 tomme) av ledningen for
å feste til terminalene.
Merk: Kablingsmetoden må gjøres
i henhold til:
I Canada, CSA C22.1, Canadian
Electrical Code, Part I,
sikkerhetsstandard for elektriske
installasjoner, del 32;
I USA, The National Electrical Code,
NFPA 70, og National Fire Alarm
and Signaling Code, NFPA 72.
Høyttalerinnstillinger
Forberede monteringen
Bruke en sikkerhetskabel
Noen regionale byggeforskrifter krever at du sikrer høyttalerne
ytterligere ved hjelp av en sekundær sikringsmetode. Velg
monteringssted, -metode- og -utstyr som samsvarer med
lokale byggeforskrifter og bestemmelser.
Bose anbefaler at du bruker (1) en sikkerhetsledning, (2)
en sikkerhetskabel som sekundær sikringsmekanisme. Se
diagrammet til høyre for å se punkter om sikkerhetsfeste.
Følg produsentens instruksjoner for eventuelle sekundære
festemekanismer som brukes.
Monteringsveiledning • FreeSpace FS2C
16 16
70/100 V
1 W 2 W
2 W 4 W
* Fabrikkstandard
Innstilling av omformerkontakt
Vri for å stille inn kontakten. Bruk en skrutrekker med flatt hode.
Konfigurering
) til 14 AWG (2,1 mm
2 2
16 16
16Ω
70 V
4 W 8 W 16 W*
8 W 16 W
100 V
** NC: Ingen tilkobling (ikke bruk)
).
16Ώ
NC**
qw
Norsk • 47
