Configurazione
Preparazione dell'installazione del Tile Bridge
Pannello a soffitto

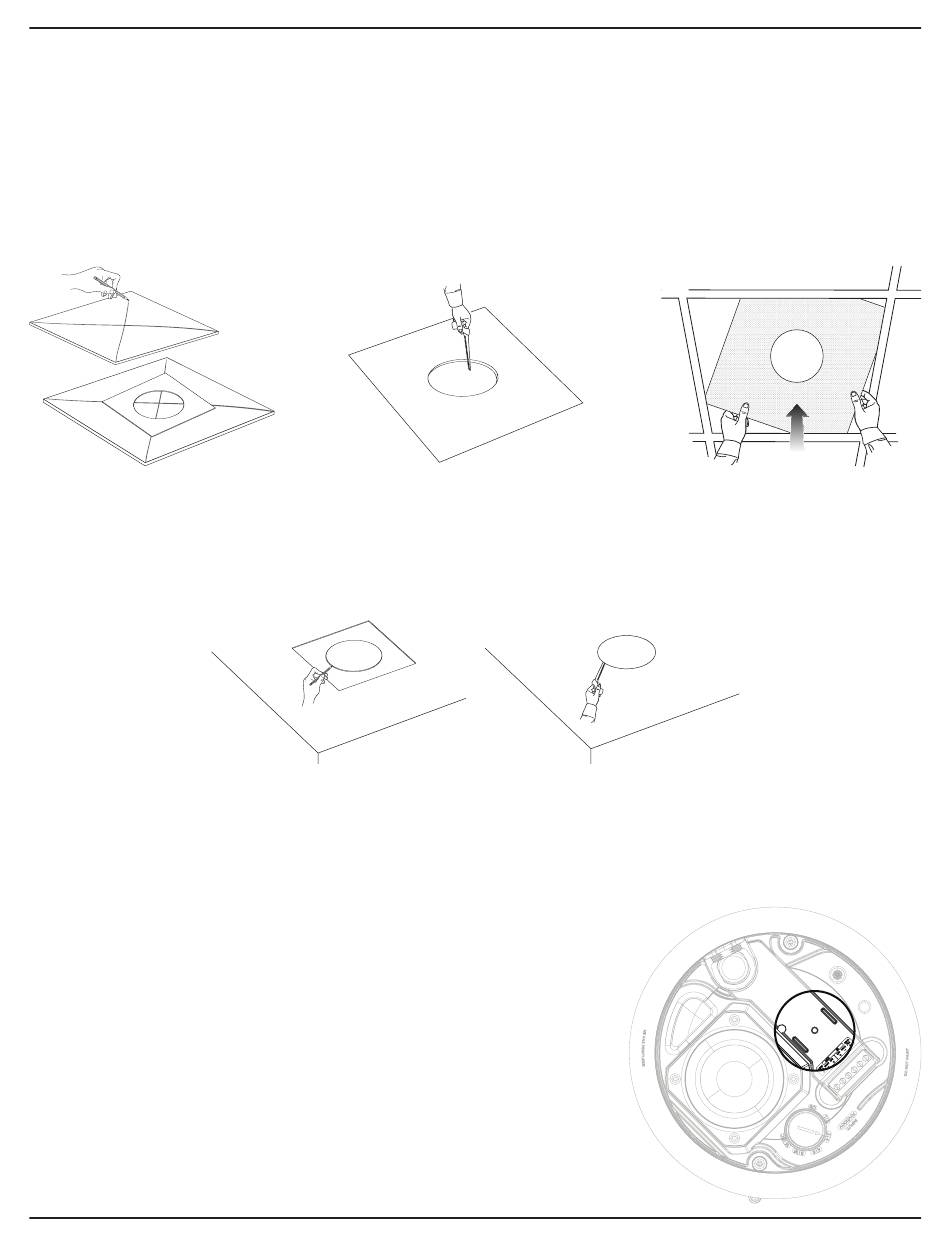

1. Rimuovere il pannello ed utilizzare la dima per tracciare il foro di inserimento del diffusore sul pannello stesso. Per centrare la dima
rispetto al pannello, tracciare una X collegando gli angoli in diagonale e centrare il modello sul punto di intersezione.
2. Effettuare un foro nel pannello.
3. Installare il tile bridge. Per le istruzioni sull'installazione del tile bridge, consultare la guida all'installazione del tile bridge applicabile
all'indirizzo PRO.BOSE.COM.
4. Reinstallare il pannello a soffitto.
q
Controsoffitto fisso
1. Utilizzare la dima per tracciare un foro sul soffitto.
2. Effettuare un foro nel soffitto.
3. Installare il tile bridge. Per le istruzioni sull'installazione del tile bridge, consultare la guida all'installazione del tile bridge applicabile
all'indirizzo PRO.BOSE.COM.
Installazione a controsoffitto fisso con rough-in pan (nuova costruzione)
Per informazioni sull'installazione del rough-in pan, consultare la guida all'installazione del rough-in pan DesignMax e FreeSpace
all'indirizzo PRO.BOSE.COM. Una volta installato il rough-in pan, vedere Montaggio del diffusore a pag. 35.
Punto di fissaggio del morsetto ceramico
FreeSpace FS2C è compatibile con un terminale in ceramica opzionale. L'immagine
a lato mostra la posizione di fissaggio di tale morsetto ceramico. Per ulteriori informazioni
sul terminale in ceramica, consultare la guida all'installazione del terminale in ceramica
all'indirizzo PRO.BOSE.COM.
