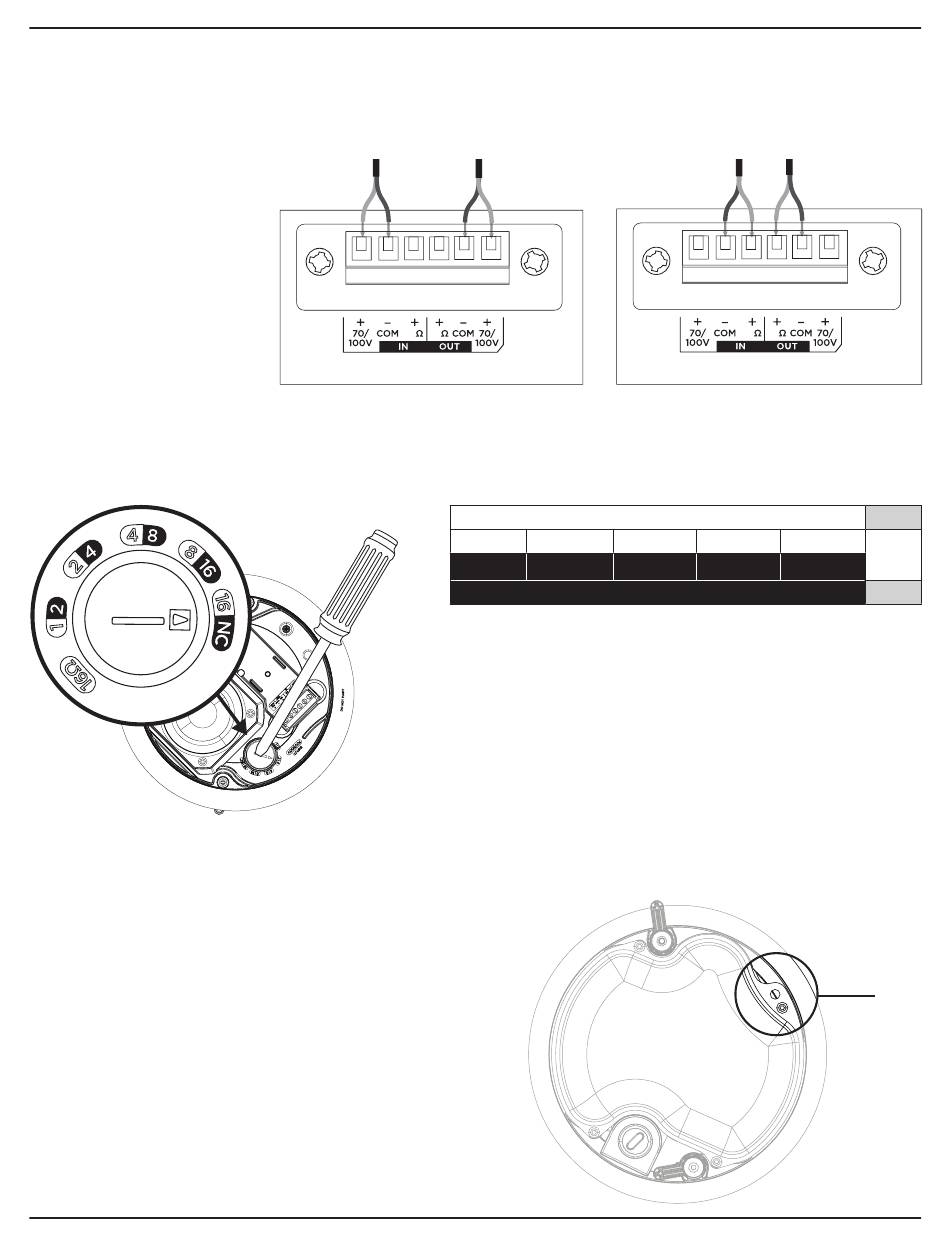

Câblage de l'enceinte
Épaisseur des câbles
L'enceinte FreeSpace FS2C est conçue pour fonctionner avec des câbles de taille 18 AWG (0,8 mm
Diagrammes de
connexion
Exposez six millimètres (1/4 po)
de fil dénudé à relier aux bornes.
Remarque : la méthode de câblage
doit être conforme aux spécifications
suivantes :
Canada - CSA C22.1, Canadian
Electrical Code, Part I, Safety
Standard for Electrical Installations,
Section 32 ;
États-Unis - National Electrical Code,
NFPA 70 et National Fire Alarm and
Signaling Code, NFPA 72.
Réglages de l'enceinte
Préparation de l'installation
Utilisation d'un câble de sécurité
Le code de l'urbanisme de certaines régions impose l'utilisation
d'une méthode secondaire de fixation des enceintes aux
structures porteuses pour apporter une sécurité supplémentaire.
Pour le montage, choisissez une position, une méthode et des
accessoires compatibles avec le code de l'urbanisme local.
Bose recommande l'utilisation de : (1) un fil de sécurité ou (2)
un câble de sécurité comme dispositif de sécurité secondaire.
Reportez-vous au schéma ci-contre à droite pour prendre
connaissance des points de fixation de sécurité.
Suivez les instructions du fabricant pour toute mise en œuvre
d'un dispositif de sécurité secondaire.
Guide d'installation • FreeSpace FS2C
16 16
70/100 V
1 W 2 W
2 W 4 W
* Réglage d'usine
par défaut
Réglage de la prise du transformateur
Réglez la prise en la tournant. Utilisez un tournevis à tête plate.
) à 14 AWG (2,1 mm ) uniquement.
2 2
16 16
16 Ω
70 V
4 W 8 W 16 W*
8 W 16 W
100 V
** NC : pas de connexion (ne pas utiliser)
Installation
16 Ώ
NC**
qw
