Configuración
Cableado de los altavoces
Calibre de cable
El altavoz FreeSpace FS2C está diseñado para funcionar únicamente con cables que midan de 18 AWG (0.8 mm

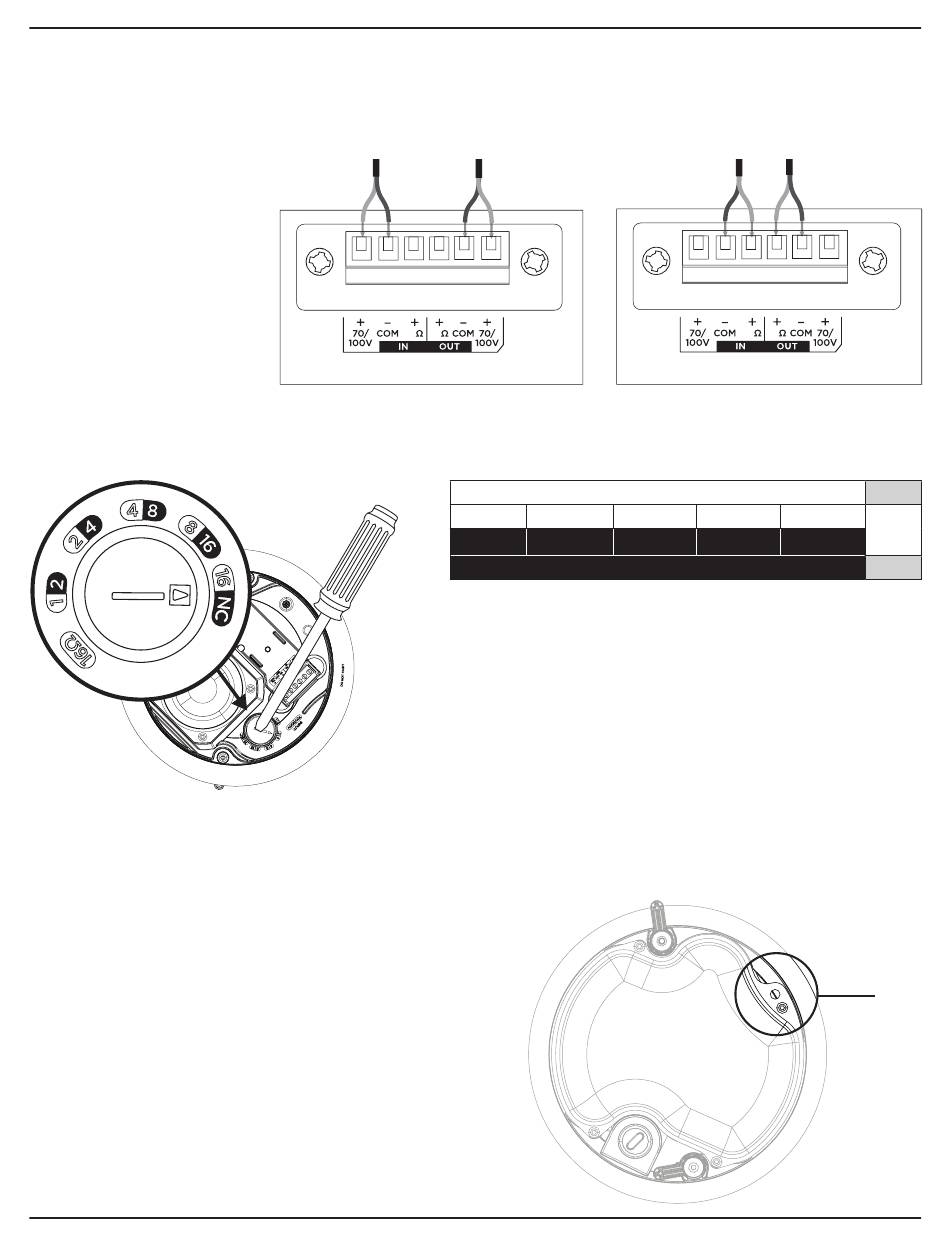

Diagramas de conexión
Exponga 6 mm (1/4") de cable sin
aislación para conectarlo a los
terminales.
Nota: El método de cableado debe
cumplir con los siguientes códigos:
En Canadá, CSA C22.1, el Código
Canadiense de Normas de Electricidad,
Parte I, Estándar de Seguridad para
Instalaciones Eléctricas, Sección 32.
En Estados Unidos, el Código
Eléctrico Nacional, NFPA 70, y el
Código Nacional de Alarma de
Incendio y Señalización, NFPA 72.
Configuración del altavoz
Preparación de la instalación
Uso de un cable de seguridad
En algunos códigos regionales de construcción se exige el
uso de un método secundario de fijación de los altavoces
a estructuras de apoyo con el propósito de brindar mayor
seguridad. Elija una posición de montaje, un método y los
componentes que cumplan con los códigos y los reglamentos
locales de construcción.
Bose recomienda utilizar un alambre de seguridad (1) o un
cable de seguridad (2) como mecanismo secundario de fijación.
Consulte el diagrama situado a la derecha para conocer los
puntos de fijación de seguridad.
Siga las instrucciones del fabricante en la instalación de cualquier
mecanismo de fijación secundario que desee implementar.
12 • Español
16 16
70/100 V
1 W 2 W
2 W 4 W
* Predeterminado de fábrica
Configuración de la toma del transformador
Gire la toma para establecer la configuración. Utilice un destornillador de
cabeza plana.
PRO.BOSE.COM
) a 14 AWG (2.1 mm
2
16 16
16 Ω
70 V
4 W 8 W 16 W*
8 W 16 W NC**
100 V
** NC: Sin conexión (no utilizar)
FreeSpace FS2C • Guía de instalación
).
2
16 Ώ
