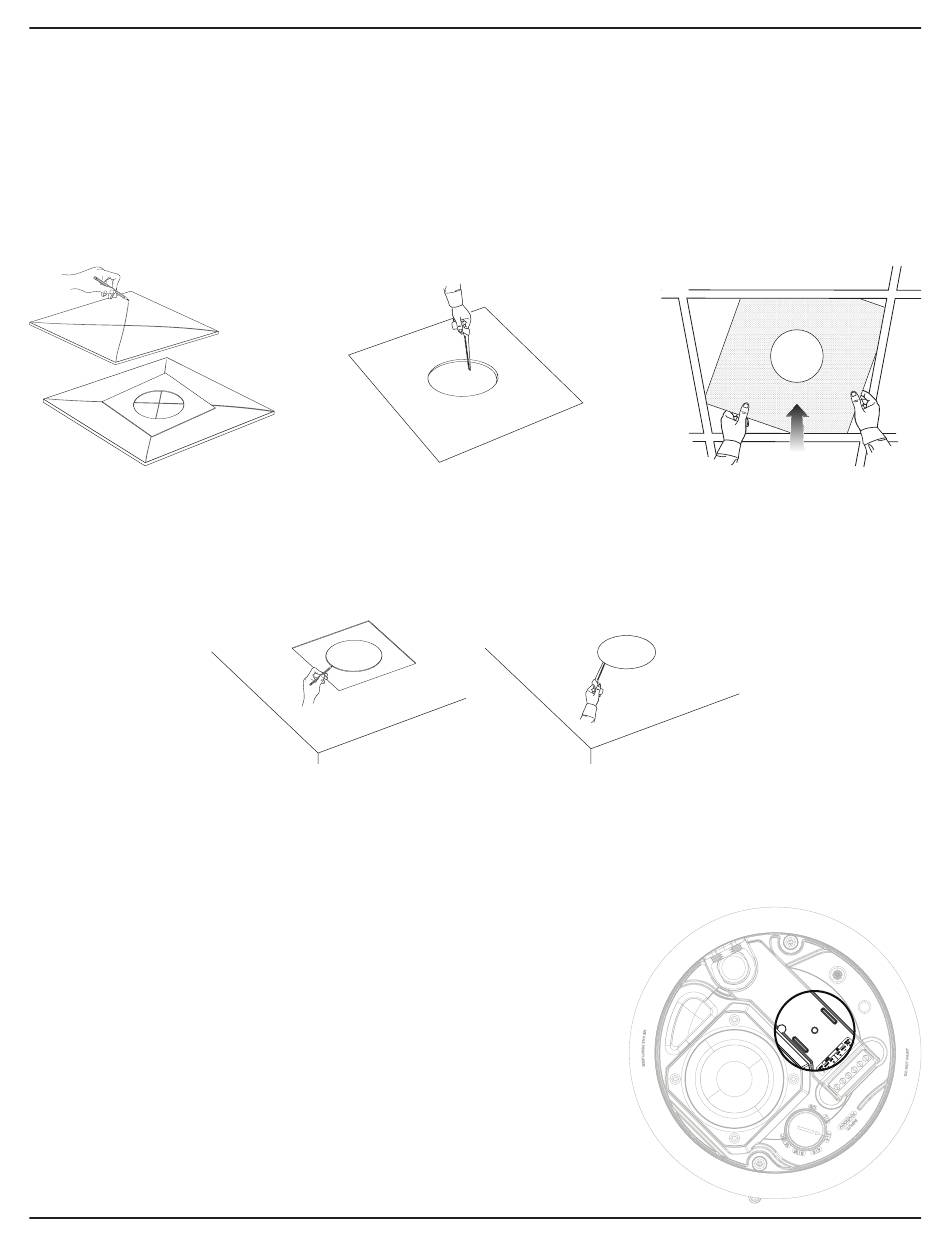

Vorbereitung der Tile Bridge-Montage
Deckenplatte
1. Entfernen Sie die Deckenplatte und zeichnen Sie unter Verwendung der Schablone den Ausschnitt für den Lautsprecher auf die Platte. Um die Schablone
mittig aufzulegen, verbinden Sie zunächst die Eckpunkte der Platte zu einem „X" und richten Sie anschließend die Schablone anhand des Schnittpunkts
aus.
2. Schneiden Sie den Ausschnitt in die Platte.
3. Montieren Sie die Tile Bridge. Anweisungen zur Montage einer Tile Bridge finden Sie in der Installationsanleitung für die entsprechende Tile Bridge unter
PRO.BOSE.COM.
4. Setzen Sie die Deckenplatte wieder ein.
q
Feste Decken
1. Verwenden Sie die Schablone, um den Ausschnitt auf der Deckenplatte aufzuzeichnen.
2. Schneiden Sie die Öffnung in die Deckenplatte.
3. Montieren Sie die Tile Bridge. Anweisungen zur Montage einer Tile Bridge finden Sie in der Installationsanleitung für die entsprechende Tile Bridge unter
PRO.BOSE.COM.
Installation in durchgängig festen Decken mithilfe einer Rough-in-Pan-Montage-
platte (Neubauten)
Informationen zum Installieren einer Rough-in-Pan-Montageplatte finden Sie in der entsprechenden DesignMax und FreeSpace Anleitung unter
PRO.BOSE.COM. Befolgen Sie nach der Installation der Rough-in-Pan-Montageplatte die Anleitung unter Befestigung des Lautsprechers auf Seite 28.
Verankerungspunkt für Keramikanschluss
Die FreeSpace FS2C Lautsprecher sind mit einem optionalen Keramikanschluss kompatibel.
Die Position der Verankerungspunkte für einen Keramikanschluss ist in der Abbildung dargestellt.
Weitere Informationen zum Keramikanschluss finden Sie in der Installationsanleitung für
Keramikanschlüsse unter PRO.BOSE.COM.
Installationsanleitung • FreeSpace FS2C
w
q
r
w
