Éléments de l'appareil
17
18
16
15
14
13
12
9 5
11 3

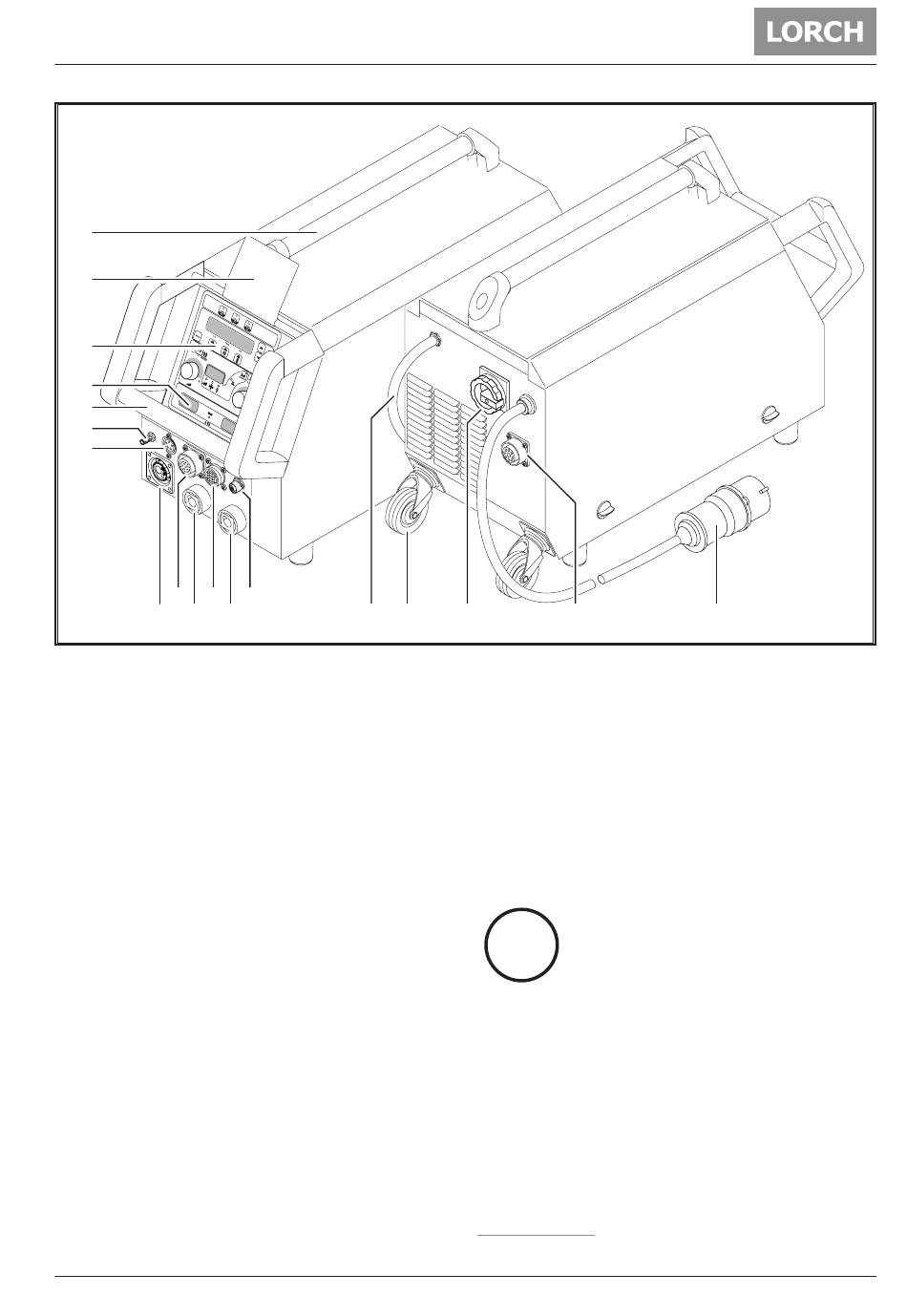

Fig. 2: Éléments de l'appareil S mobile
1
Connecteur du câble de la pièce
2
Câble de pièce
3
Connecteur du porte-électrode
4
Arrivée d'air
5
Prise de connexion du régulateur à distance (en op-
tion)
6
Tubulure de remplissage du liquide de refroidissement
(en option)
7
Retour de liquide de refroidissement (en option)
8
Départ de liquide de refroidissement (en option)
9
Connecteur torche/Push Pull numérique (en option)
10
Prise LorchNet
11
Prise centrale
12
Prise de connexion du câble de commande du torche
TIG (en option)
13
Raccord de gaz du torche TIG (en option)
14
Poignée
15
Affichage du courant de soudage/de la tension de
soudage
16
Interface utilisateur
17
Points de contrainte
18
Capot de protection de l'interface utilisateur (en op-
tion)
19
Torche
20
Détendeur
01.21
10
1 22 28 27 29
21
Bouteille de gaz1)
22
Flexible de gaz
23
Chaîne de sécurité
24
Surface de dépose
25
Connecteur secteur
26
Pince de terre
27
Interrupteur principal
28
Roulettes de transport
29
Connecteur pour système de refroidissement WUK 5
Les accessoires représentés ou décrits ne font
i i
partiellement pas partie de la livraison. Sous
réserve de modifications.
1) Accessoires
