- Neatstājiet punktmetināšanas aparātu bez uzraudzības: šajā gadījumā
tas ir obligāti jāatvieno no barošanas tīkla; punktmetināšanas aparātu
ar pneimatisko cilindru gadījumā uzstādiet galveno slēdzi stāvoklī „O"
un nobloķējiet to ar komplektācijā esošās slēdzenes palīdzību, atslēga ir
jāizņem un jāiedod atbildīgajam darbiniekam.
- Izmantojiet tikai aparātam paredzētos elektrodus (skatīt rezerves daļu
sarakstu) un nemainiet to formu.
- APDEGUMU GŪŠANAS RISKS
Dažas punktmetināšanas aparāta detaļas (elektrodi, sviras un blakus esošas
zonas) var sasniegt temperatūru, kas lielāka par 65°C: ir obligāti jāizmanto
atbilstošie aizsargtērpi.
Pēc metināšanas ļaujiet detaļai atdzist pirms pieskaraties tai!
- APGĀŠANĀS UN NOKRIŠANAS RISKS
- Novietojiet punktmetināšanas aparātu uz horizontālas virsmas, kuras
kravnesība atbilst aparāta svaram; piestipriniet punktmetināšanas aparātu
pie balstvirsmas (saskaņā ar šīs rokasgrāmatas nodaļā „UZSTĀDĪŠANA"
izklāstītājiem norādījumiem). Pretējā gadījumā, ja grīda ir slīpa vai
nelīdzena, balstvirsma ir kustīga, pastāv apgāšanās risks.
- Ir aizliegts celt punktmetināšanas aparātu, izņemot gadījumus, kad tas ir
tiešā veidā norādīts šīs rokasgrāmatas nodaļā „UZSTĀDĪŠANA".
- Uz ratiņiem uzstādītā aparāta lietošanas gadījumā: pirms punktmetināšanas
aparāta pārvietošanas jaunā darba vietā atvienojiet to no elektrības tīkla
un no pneimatiskā tīkla (ja tas ir pievienots). Uzmaniet šķēršļus un grīdas
nelīdzenumus (piemēram, vadus un caurules).
- NEPAREIZA LIETOŠANA
Ir bīstami izmantot punktmetināšanas aparātu nolūkiem, kuriem tas nav
paredzēts (skatīt nodaļu „PAREDZĒTAIS LIETOŠANAS VEIDS").
AIZSARGIERĪCES UN AIZSARGI
Pirms punktmetināšanas aparāta pieslēgšanas barošanas tīklam ir jāuzstāda
visas aizsargierīces un korpusa kustīgās detaļas.
UZMANĪBU! Veicot jebkādus darbus ar punktmetināšanas aparāta kustīgajām
detaļām, piemēram:
- Elektrodu nomaiņa vai tehniskā apkope
- Sviru vai elektrodu pozīcijas regulēšana
PUNKTMETINĀŠANAS APARĀTAM JĀBŪT IZSLĒGTAM UN ATVIENOTAM NO
ELEKTRĪBAS TĪKLA UN NO PNEIMATISKĀ TĪKLA (ja tas ir pievienots).
GALVENAJAM SLĒDZIM JĀBŪT NOBLOĶĒTAM POZĪCIJĀ „O", SLĒDZENEI
JĀBŪT AIZSLĒGTAI UN ATSLĒGA IR JĀIZŅEM, tas attiecas uz modeļiem ar
PNEIMATISKO CILINDRU).
NOVIETOŠANA NOLIKTAVĀ
- Glabājiet mašīnu un tās piederumus (iepakojumā vai bez tā) slēgtās telpās.
- Gaisa relatīvais mitrums nedrīkst pārsniegt 80%.
- Gaisa temperatūrai jābūt diapazonā no -15°C līdz 45°C.
Gadījumā, ja mašīna ir aprīkota ar ūdens dzesēšanas iekārtu un gaisa
temperatūra nolaižas zem 0°C: pievienojiet piemērotu antifrīza šķidrumu vai
pilnīgi iztukšojiet hidraulisko kontūru un ūdens tvertni.
Vienmēr izmantojiet piemērotus līdzekļus mašīnas aizsardzībai no mitruma,
netīrumiem un korozijas.
2. IEVADS UN VISPĀRĪGS APRAKSTS
2.1 GALVENIE RAKSTURLIELUMI
Kolonu punktmetināšanas aparāti ar elektroda līklīnijas nolaišanu elektropretestības
metināšanai (viens punkts) ar digitālo vadību ar mikroprocesora palīdzību.
Galvenās īpašības:
- līnijas pārsprieguma ierobežošana ieslēgšanas laikā (ieslēgšanas cosφ kontrole);
- optimālas punktmetināšanas strāvas izvēle atkarībā no pieejamās tīkla jaudas;
- metināšanas cikla optimālu parametru izvēle (saspiešanas laiks, strāvas
palielināšanas laiks, metināšanas laiks, pauzes ilgums un impulsu skaits);
- atlasīto programmu saglabāšana;
- LCD displejs ar aizmugurgaismojumu, uz kura tiek attēlotas komandas un iestatītie
parametri;
- termiskā aizsardzība ar signalizācijas ierīci (pārslodze vai dzesēšanas ūdens
trūkums);
- signalizācija un barošana pārāk augsta vai pārāk zema barošanas sprieguma
gadījumā;
- gaisa trūkuma signalizācija (tikai modeļos ar pneimatisko vadību "PCP");
- gaisa plūsmas regulēšana sviru piespiešanas palēnināšanai (tikai modeļos ar
pneimatisko vadību "PCP").
Piedziņa:
- modeļi "PTE": mehāniskā ar pedāli un ar regulējamu sviras garumu;
- modeļi "PCP": pneimatiskā ar dubultās darbības cilindru, kuru vada pedāļa vārsts.
2.2 PAPILDIERĪCES PĒC PASŪTĪJUMA
- Sviru pāris ar garumu 500 mm, sviras ir aprīkotas ar elektrodu turētājiem un
standarta elektrodiem.
- Sviru pāris ar garumu 700 mm, sviras ir aprīkotas ar elektrodu turētājiem un
standarta elektrodiem.
- Izliekti elektrodi.
- Ūdens dzesēšanas mezgls ar slēgto kontūru (der izmantošanai tikai ar PTE vai
PCP 18).
3. TEHNISKIE DATI
3.1 PLĀKSNĪTE AR DATIEM (ZĪM. A)
Pamatdati par punktmetināšanas aparāta pielietošanu un par tā raksturojumiem ir
izklāstīti uz plāksnītes ar tehniskajiem datiem, kuru nozīme ir paskaidrota zemāk.
1- Fāžu skaits un barošanas līnijas spriegums.
2- Barošanas spriegums.
3- Tīkla jauda nepārtrauktā režīma laikā (100%).
4- Tīkla nominālā jauda 50% pārtraukumainā darba režīma laikā.
5- Elektrodu maksimālais tukšgaitas spriegums.
6- Maksimālais spriegums elektrodu īssavienojuma laikā.
7- Sekundārā strāva nepārtrauktā režīma laikā (100%).
8- (Standarta) sviru platums un garums.
9- Elektrodu regulējams minimālais un maksimālais spēks.
10- Saspiestā gaisa avota nominālais spiediens.
11- Elektrodu maksimālā spēka sasniegšanai nepieciešams saspiestā gaisa avota
spiediens.
12- Dzesēšanas ūdens patēriņš.
13- Šķidruma nominālā spiediena kritiens dzesēšanas laikā.
14- Metināšanas aparāta svars.
15- Ar drošību saistīti simboli, kuru nozīme ir paskaidrota 1. nodaļā "Vispārīgās
drošības prasības elektropretestības metināšanai".
Piezīme: Attēlotajam plāksnītes piemēram ir ilustratīvs raksturs, tas ir izmantots tikai
lai paskaidrotu simbolu un ciparu nozīmi; jūsu punktmetināšanas aparāta precīzas
tehnisko datu vērtības var atrast uz punktmetināšanas aparāta esošās plāksnītes.
3.2 CITI TEHNISKIE DATI (ZĪM. B)
4. PUNKTMETINĀŠANAS APARĀTA APRAKSTS
4.1 PUNKTMETINĀŠANAS APARĀTA KOMPLEKTĀCIJA UN GABARĪTI (ZĪM. C)
4.2 VADĪBAS UN REGULĒŠANAS IERĪCES
4.2.1 Vadības panelis (ATT. D1).
1- galvenais slēdzis (PCP modeļos ar avārijas izslēgšanas funkciju un ar stāvokli "O",
bloķējamu ar slēdzeni: slēdzene un atslēgas ir iekļautas komplektācijā).
2- palielināšanas (+) un samazināšanas (-) pogas.
3- poga "MODE" (režīma) parametru izvēlei.
4- LCD displejs ar aizmugurgaismojumu;
5- palaišanas poga / START (mod. PCP);
6- / pārslēgs "tikai spiediens" (bez metināšanas) / metināšana.

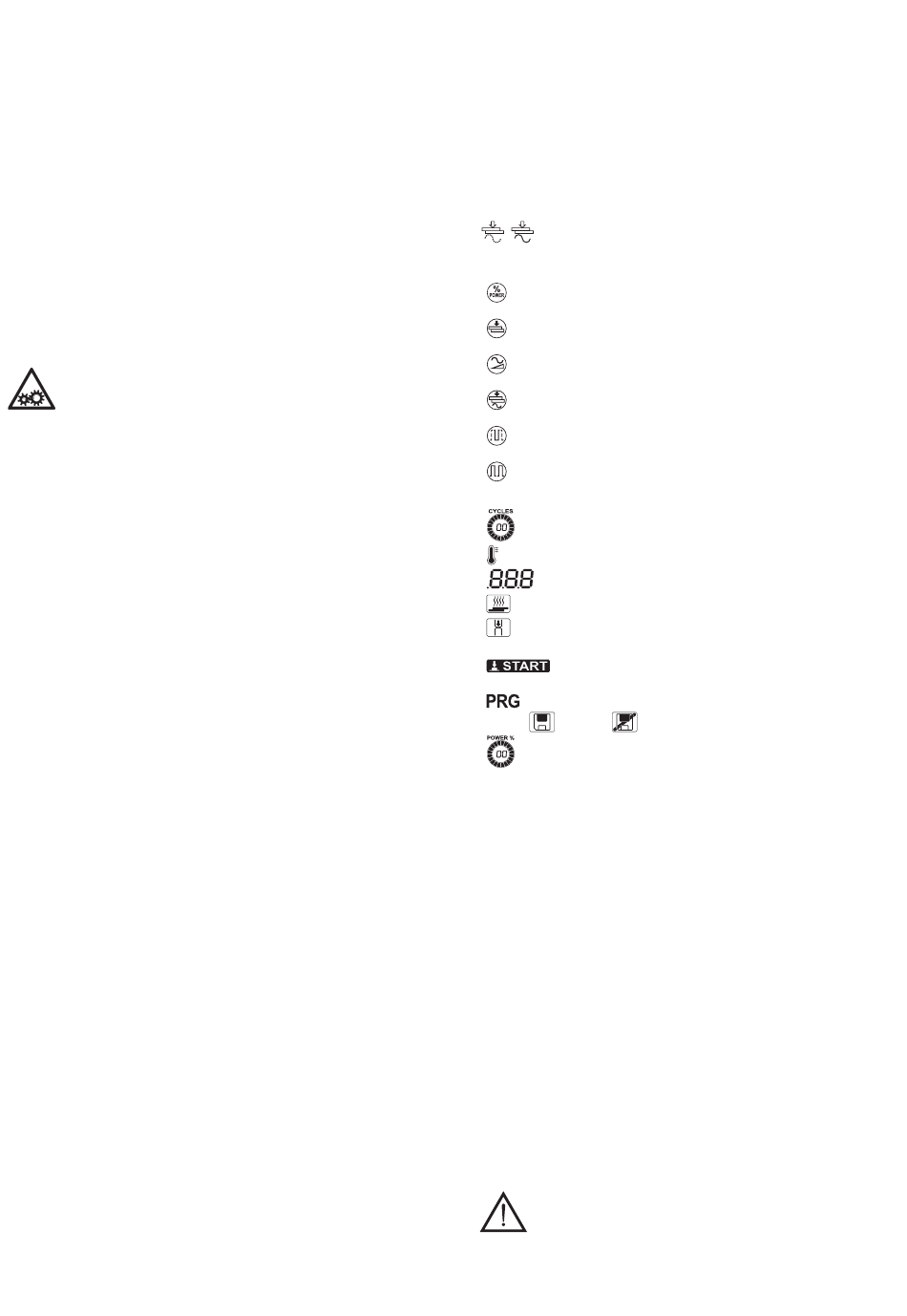

4.2.2 Piktogrammu apraksts (ATT. D2).
Punktmetināšanas parametri (1-7):
1- jauda (power) (%): punktmetināšanas strāvas procentuālā vērtība attiecībā
pret maksimālo vērtību;
2- saspiešana (cikli (cycles)): gaidīšanas laiks ciklos pēc elektrodu pieskaršanās
pie apstrādājamās detaļas pirms strāvas padeves;
3- strāvas palielināšanas laiks (cikli): laiks ciklos, kas paiet pirms
punktmetināšanas strāva sasniedz vērtību, kura ir iestatīta ar parametru "jauda";
4- punktmetināšanas laiks (cikli): laiks ciklos, kuru strāva tiek uzturēta iestatītajā
līmenī;
5- pauzes ilgums (cikli): laiks ciklos starp diviem impulsiem, kuru strāva ir
vienāda ar nulli (tikai impulsu režīmā);
6- impulsu skaits (skaits): ja ir iestatīts 1, punktmetināšana beidzas pēc
punktmetināšanas laika (4); ja ir iestatīta vērtība lielāka par 1, norāda strāvas
impulsu skaitu, kurus padod mašīna (impulsu režīms);
7- iestatīto ciklu skaita riņķveida kopindikators ar skaitlisko vērtību centrā;
8- termiskās aizsardzības trauksmes simbols;
9- daudzfunkciju ciparu displejs;
10- aktīvas punktmetināšanas simbols (strāvas padeve);
11- saspiešanas simbols, ieslēdzas, ja pārslēgs, kas parādīts att. D1-6, ir
pozīcijā BEZ METINĀŠANAS;
12- indikators START: nospiediet pogu, kas parādīta att. D1-5, lai
ieslēgtu aparātu;
13- individuālas PROGRAMMAS simbols;
14- simbols saglabāt /
15- iestatītās jaudas riņķveida kopindikators ar skaitlisko vērtību centrā.
4.2.3 Punktmetināšanas parametru iestatīšanas režīms
Katru reizi pēc aparāta ieslēgšanas un pirms palaišanas pogas "START" nospiešanas
var izmainīt metināšanas parametru iestatīšanas režīmu:
- "IEROBEŽOTS" režīms = EASY: ļauj ātri un intuitīvi izvēlēties divus galvenos
metināšanas parametrus "JAUDA" (1) un "punktmetināšanas laiks" (4). Šis režīms
neļauj saglabāt individuālas programmas.
- "PAPLAŠINĀTS" režīms = EXPERT: ļauj izvēlēties visus metināšanas parametrus,
kuri ir aprakstīti iepriekšējā paragrāfā. Šis režīms ļauj saglabāt individuālas
programmas.
4.2.4 Plūsmas regulēšanas kompresijas uzgrieznis (ATT. D3)
1- Uzgrieznim var piekļūt, atverot durtiņas punktmetināšanas aparāta aizmugurē.
Uzgrieznis ļauj regulēt elektrodu spēku, mainot atsperes priekšspriegojumu: jo
lielāks ir atsperes spriegojums, jo lielāks ir punktmetināšanas aparāta elektrodu
spēks.
2- Plūsmas regulators (tikai mod. PCP) ļauj palēnināt sviru piespiešanu, lai izvairītos
no elektroda atlēkšanas no detaļas.
Pagrieziet regulēšanas skrūvi pretēji pulksteņrādītāja virzienam (+), lai palielinātu
gaisa plūsmu un elektrodu nolaišanas ātrumu; pagrieziet skrūvi pulksteņrādītāja
virzienā (-), lai samazinātu gaisa plūsmu un elektrodu nolaišanas ātrumu.
4.2.5 Spiediena regulēšana un manometrs (ATT. D4 - tikai mod. PCP)
1- Spiediena regulators;
2- Manometrs.
4.2.6 Gaisa un ūdens savienojumi (att.G un H)
G (1) - Saspiestā gaisa caurules savienojums (tikai mod. PCP);
G (2) - Filtrs un kondensāta izliešana (tikai mod. PCP);
H (1) - IEEJAS (INLET) ūdens savienojumi.
H (2) - IZEJAS (OUTLET) ūdens savienojumi.
4.3 DROŠĪBAS UN BLOĶĒŠANAS FUNKCIJAS
4.3.1 Galvenais slēdzis
Pozīcija "O" = atvienots, var bloķēt ar slēdzenes palīdzību (sk. 1. nodaļu).
UZMANĪBU! Pozīcijā "O" barošanas vada iekšējās savienošanas
spailes (L1+L2) ir zem sprieguma.
- Pozīcija "I" = saslēgts: punktmetināšanas aparāts tiek apgādāts ar elektrību, bet
nedarbojas (GAIDĪŠANAS REŽĪMS), displejs ir ieslēgts.
Avārijas režīms
Ja punktmetināšanas aparāta darbības laikā tiek atvienota strāvas padeve (poz. "I" =>
poz. "O"), tad tas droši izslēdzas:
- 98 -
nesaglabāt individuālu programmu;
