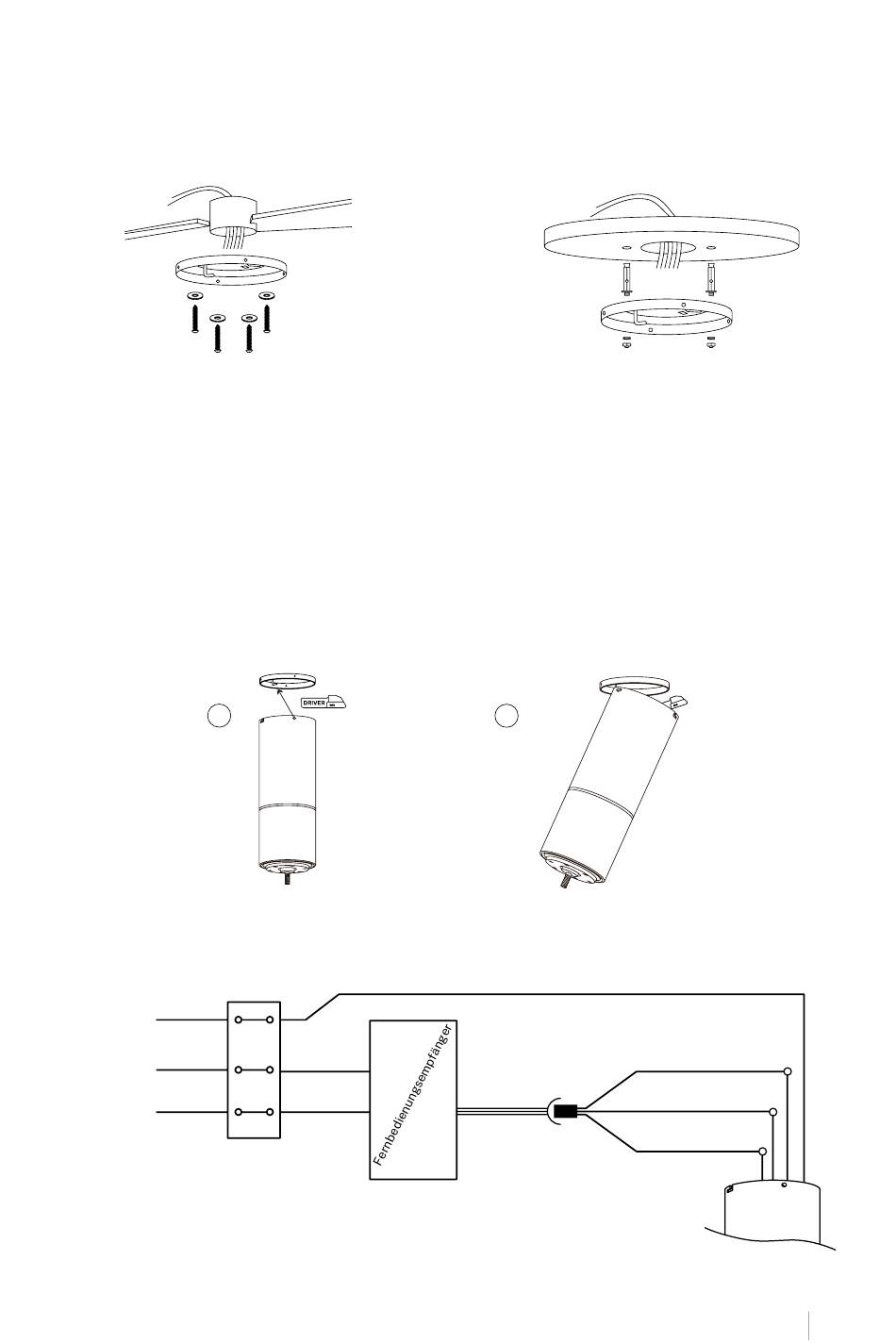

B E F E STIG U NG DE R MO NTAGE H ALTE RUNG
Die Montagehalterung muss sicher montiert sein und mindestens das Gewicht des Ventila-
tors sicher tragen können. Befestigen Sie die Montagehalterung nicht direkt an Decken mit
einer Dicke von weniger als 10 mm, um das Risiko zu vermeiden, dass sich die Schraube löst
und herauskommt.
Holzdach
Befestigen Sie die Montagehalterung mit
den Holzschrauben und Unterlegscheiben
an den Deckenverbindungen.
NOTIZ: Dieser Ventilator kann auch in eine Zwischendecke eingebaut werden, hierfür müssen
Sie Befestigungsschrauben mit Federhebel verwenden (nicht im Lieferumfang enthalten).
E M P FÄNG E R ANSCHLUS S
Schließen Sie den Motor an den Halterungshaken an und schließen Sie dann die
Verkabelung an.
1
V E RK AB E LU NGSANSCH LUS S
Boden
einnehmen
L
N
Bohren Sie mit einem 8-mm-Bohrer Löcher
entsprechend der Länge der Dehnschrauben.
Befestigen Sie anschließend die Montagehal-
terung mit den Dehnschrauben an der Decke.
Masse (grün/gelb)
L-Eingang
(schwarz)
Eingang N
(weiß)
Betondach
2
DC-L-Motor (grau)
DC-L-Motor (rosa)
DC-L-Motor (rot)
DEU TSCH
