FI S SAG G IO DE LL A STAF FA DI MO NTAGG I O

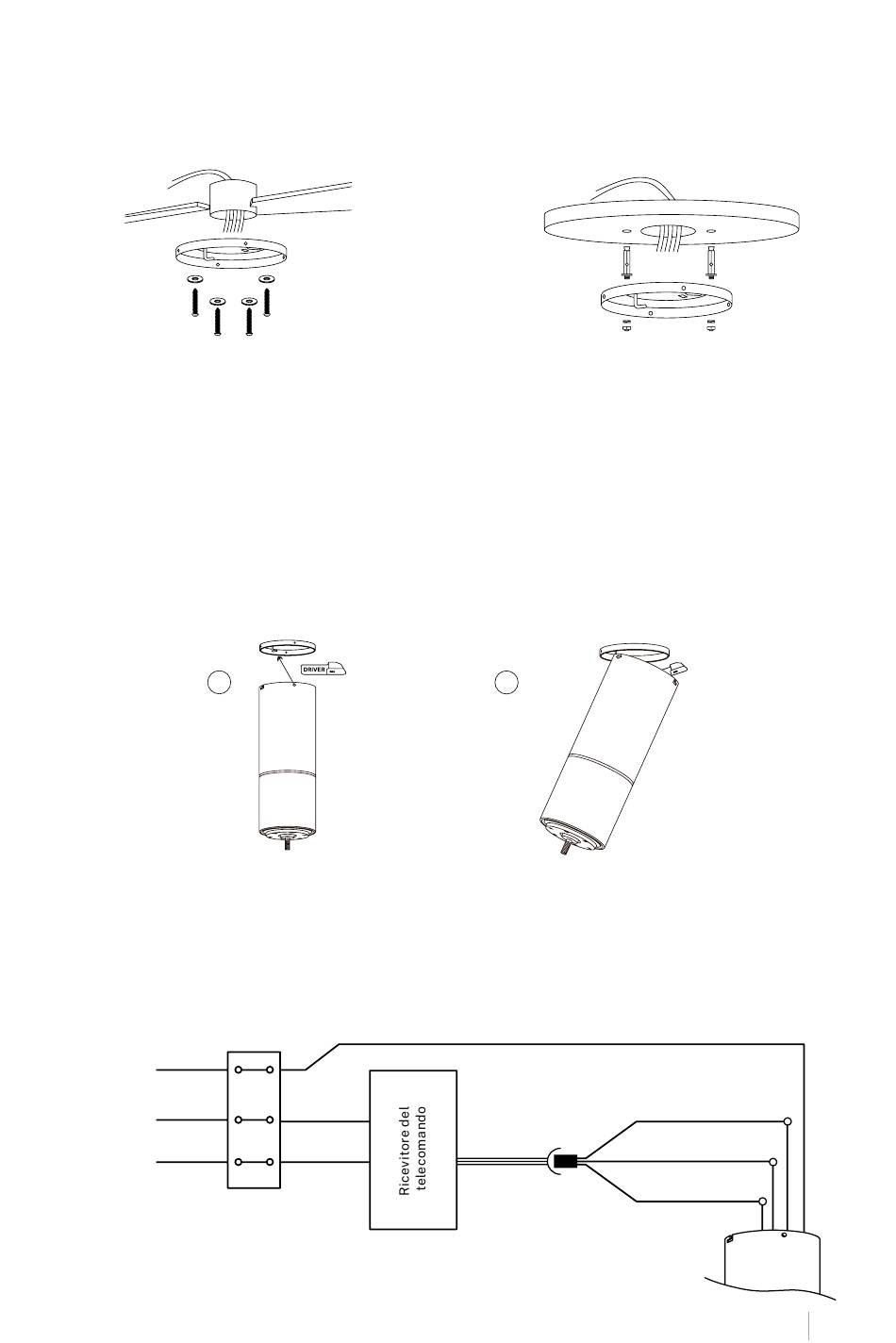

La staffa di montaggio deve essere montata saldamente e in grado di sostenere in sicurezza
almeno il peso della ventola. Non fissare la staffa di montaggio direttamente a soffitti di
spessore inferiore a 10 mm per evitare il rischio che la vite si allenti e fuoriesca.
Tetto in legno
Fissare la staffa di montaggio con le viti per
legno e le rondelle ai giunti del soffitto.
tetto in cemento
NOTA: Questo ventilatore può essere installato anche a controsoffitto, per questo è necessa-
rio utilizzare viti di fissaggio con leva a molla (non incluse).
CO L L EG AM E NTO DE L RICE VITO RE
Collegare il motore al gancio della staffa e quindi collegare il cablaggio.
1
CO LL EG AM E NTO CAB L AGGI O
Effettuare il collegamento tra i cavi del ricevitore ed i cavi del motore del ventilatore
seguendo le indicazioni dei colori. Assicurati che la connessione sia salda.
Prendi
terreno
L
N
Terra (verde/giallo)
Ingresso L
(nero)
Ingresso
N (bianco)
Praticare i fori con una punta da 8 mm, in
base alla lunghezza delle viti ad espansio-
ne. Quindi, fissare la staffa di montaggio al
soffitto con le viti ad espansione.
2
Motore DC L (grigio)
Motore DC L (rosa)
Motore DC L (rosso)
