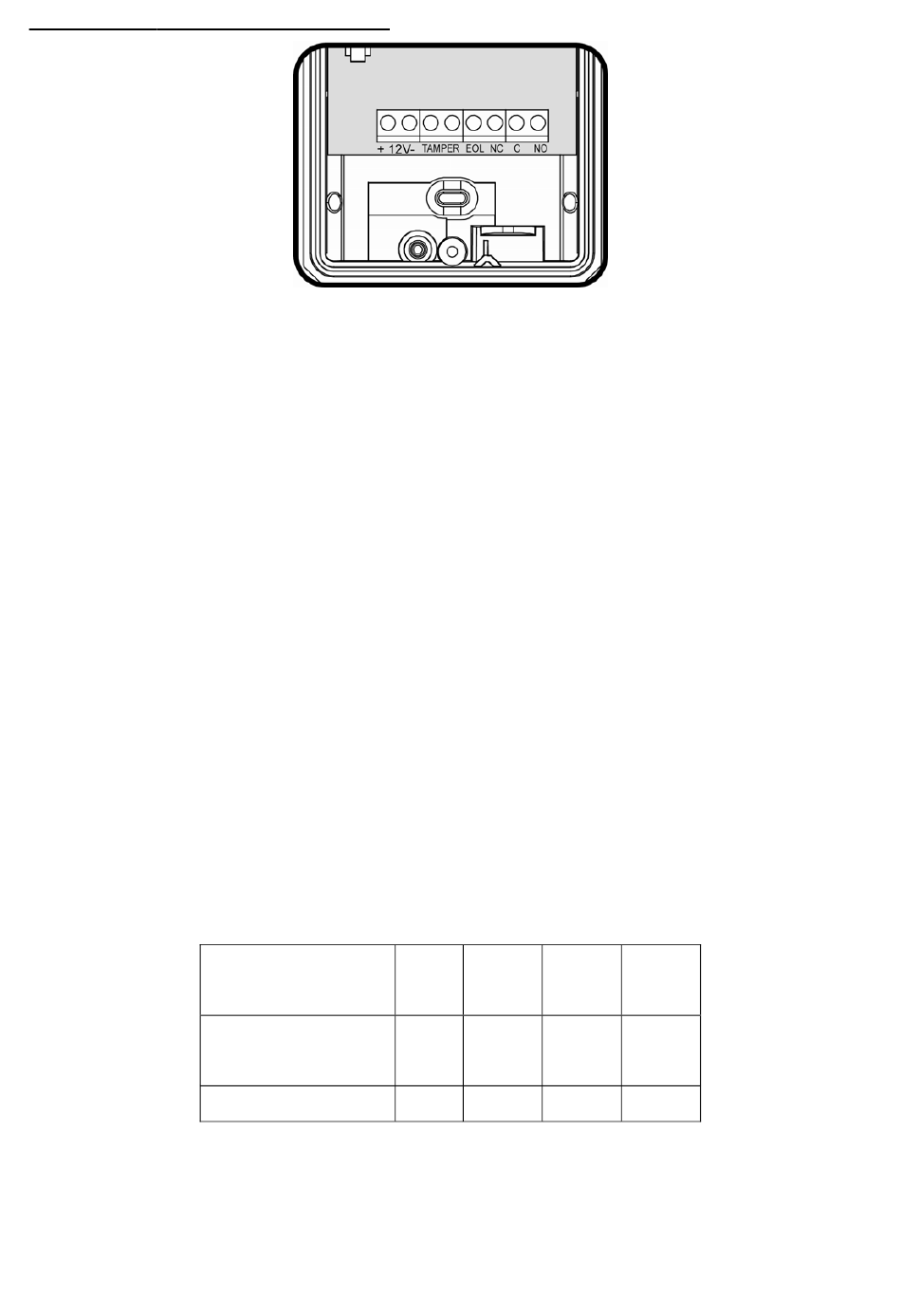

55Colegamenti dei blocchi dei terminali

Terminal 1 – Contrassegnato "+" (+12 V) –Collegarlo alla Tensione positiva di 9,6 -16 Vdc fonte
(solitariamente dal Pannello di controllo).
Terminal 2 – Contrassegnato "-" (MESSA A TERRA) –Collegarlo alla messa a terra del
Pannello di controllo.
Terminales 3 y 4 – Contrassegnati "TAMPER" –Si es necesaria la función
antimanomissione, conecte estos terminales a una zona antimanomissione 24 su 24
normalmente chiusa sul Pannello di controllo.
Si el coperchio superiore del rilevatore è aperto o se il rilevatore è staccato dalla parete di
installazione, sarà inmediatamente viato una segnale di allarme al Pannello di controllo.
Terminal 5 – Contrassegnato "EOL" –Línea fina; terminal opcional para la limitación de los
colegios de resistencias de línea.
Terminales 6, 7 y 8 – Contrassegnati "NC / C / NO" –Sono i contatti dei relè di salida del
rilevatore. Collegarli a un'ingresso della zona sul pannello di controllo. Cuando viene rilevato
un intruso, lo relè dell'allarme (NC y NO) si attiveranno por 1,8 seg.

55.1 Requisitos relativos a todas las dimensiones de los hijos

Utilizar fili n. 22 AWG o dimensiones mayores. Utilice la tabla a continuación para
determinar el diámetro y la profundidad de los hilos.
Lunghezza dei fili
[metro]
Lunghezza dei fili
[pies]
Diámetro de los hilos [n.]
205 310 510
800 1200 2000
22 20 18
74
870
3400
16
