DSC LC-171 Manual De Instrucciones
Manuales relacionados para DSC LC-171
Resumen de contenidos para DSC LC-171
-
Página 33: Sensor De Movimiento De Doble Tecnología (Pir De Elemento Doble Y Microondas) Con Inmunidad A Animales Domésticos

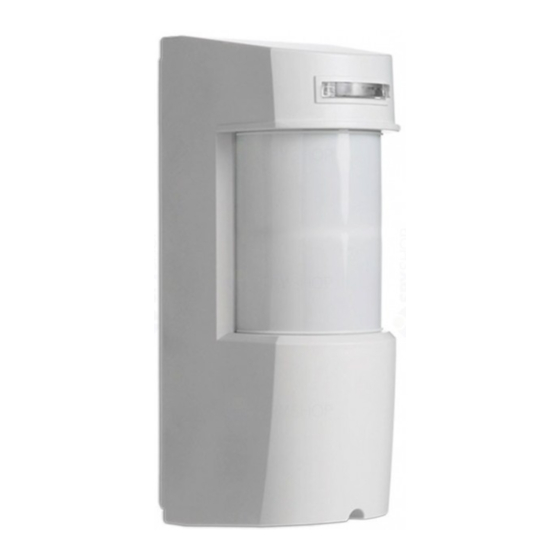

LC-171 Sensor de movimiento de doble tecnología (PIR de elemento doble y microondas) con inmunidad a animales domésticos INSTRUCCIONES DE INSTALACION MANUAL DEL USUARIO... - Página 34 General..............................35 Características ............................35 Descripción del proceso de montaje ....................36 Estándar de detección ......................... 37 Selección del lugar de montaje ......................38 Instalación del detector ........................39 Conexiones del bloque de terminales ....................41 Requisitos de tamaño de los hilos ..................41 Configuraciones y ajustes ........................
-
Página 35: General
23 General El LC-171 es un detector de movimiento único que utiliza elementos infrarrojos dobles pasivos y la tecnología de microondas para uso en exteriores agresivos. El LC-171 fue desarrollado para el uso en exteriores bajo las condiciones climáticas más extremas y también puede reconocer la presencia de animales domésticos. -
Página 36: Descripción Del Proceso De Montaje
25 Descripción del proceso de montaje El LC-171 es un detector robusto que incorpora un indicador de LED grande que se puede observar desde largas distancias y una chicharra opcional para proveer la indicación de intrusión. Con el soporte de montaje proveído, se puede montar el LC-171 con facilidad en paredes utilizando los tornillos de montaje proveídos, y en postes utilizando las cintas de metal proveídas. -
Página 37: Estándar De Detección
26 Estándar de detección El LC-171 tiene un estándar de detección por PIR y MW con vista superior de 90º a una distancia de detección de más de 12 m (cuando es instalado a 1,2 m arriba de la superficie del suelo). -
Página 38: Selección Del Lugar De Montaje
27 Selección del lugar de montaje La instalación del LC-171 requiere una base nivelada y sólida para el soporte de montaje y el detector debe montarse en un lugar volcado hacia el centro de la zona de detección deseada. Se recomienda que el detector esté frente a una barrera sólida, que limite el área de detección, tal y como la estructura de un edificio... -
Página 39: Instalación Del Detector
28 Instalación del detector ¡Importante! Antes de la instalación, lea atentamente las secciones “Operación” y “Selección del lugar de montaje”. 1. Instale el detector de forma que el invasor quede más 2. El detector se debe instalar a una altura de 0,8 a 1,5 susceptible a cruzar el área de detección de un lado a otro. - Página 40 9. Quite las coberturas de los orificios relevantes de la parte 10. Acople la esponja de veda en formato de “U” a trasera de la base de plástico y pase los hilos por el lado la apertura de paso de los hilos de la parte trasera externo a través de los caminos y del orificio a la parte después que los hilos estén conectados y antes de interna del detector.
-
Página 41: Conexiones Del Bloque De Terminales
29 Conexiones del bloque de terminales Terminal 1 – Con la marcación “-” (GND) – Conéctelo a la conexión de tierra del panel de control. Terminal 2 – Con la marcación “+” (+12 V) – Conéctelo a una fuente de tensión positiva de 9,6-16 VCC (normalmente del panel de control). -
Página 42: Configuraciones Y Ajustes
30.2 Ajuste del alcance de detección El alcance de detección del LC-171 puede variar entre 3 m y 12 m, cuando es instalado a una altura de 1,2 m arriba de la superficie del suelo. -
Página 43: Ajuste De La Sensibilidad, Del Alcance Y De La Inmunidad A Animales Domésticos
Para ajustar alcances entre 3 m y 12 m, desplace el elemento de detección hacia arriba o hacia abajo según la distancia deseada. Cada etapa entre 3 m y 12 m representa 3 m de alcance. Alcance máximo (12 m) Alcance mínimo (3 m) 30.3 Ajuste de la sensibilidad, del alcance y de la inmunidad a animales domésticos La calibración del alcance y de la sensibilidad se ejecuta por medio de un conmutador... -
Página 44: Por Ejemplo
12 m con Bajo riesgo Low Risk inmunidad a animales Riesgo Risk domésticos con hasta with Pet 7 m con Alto riesgo Área de ruido Noisy Area 20 Kg Immune High Risk inmunidad up to a animales Riesgo muy alto Riesgo muy alto Very High Risk with Pet... -
Página 45: Configuraciones De Indicaciones
Ajuste estándar de fábrica ACTIVADA Ajuste estándar de fábrica El LC-171 tiene dos tipos de indicadores: 5. LED 6. Chicharra El instalador puede ajustar la operación de ambos indicadores durante la detección (activados [ON] o desactivados [OFF]) utilizando el conmutador número “1” para la chicharra y el conmutador número “2”... -
Página 46: Operación
31 Operación ¡Observación! Conecte el LC-171 a una salida de tensión positiva de una fuente de 9,6 -16 VCC. Solamente use una fuente de alimentación limitada. El detector debe contar como mínimo, con cuatro horas de alimentación reserva de una unidad de control o fuente de alimentación compatible. -
Página 47: Especificaciones
33 Especificaciones Método de detección PIR doble y microondas Frecuencia de microondas 24,125 GHz Entrada de alimentación 9,6 a 16 VCC Activo: 24 mA (± 5%) Consumo de corriente En espera: 21 mA (± 5%) Compensación de temperatura Sí, compensación de temperatura Dual Slope Período de alarma 2 segundos (±... - Página 48 Garantía limitada Digital Security Controls garantiza que, durante un periodo de 12 meses a partir de la fecha de compra, este producto estará libre de defectos en materiales y fabricación si es sometido a un uso normal y que, en compensación por cualquier incumplimiento de dicha garantía, Digital Security Controls reparará...
