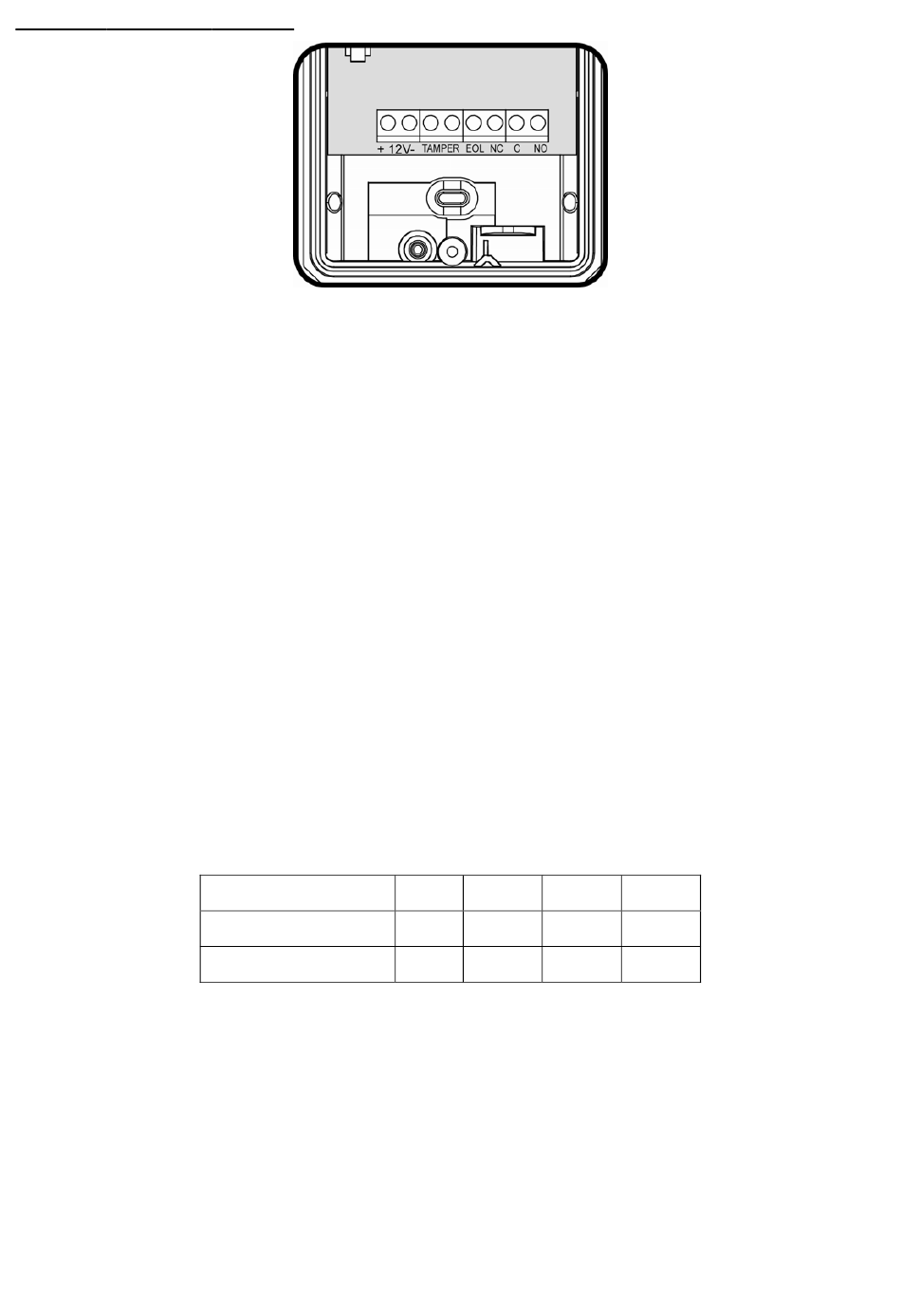

7Conexiones del bloque de terminales

Terminal 1 - Marcado "+" (+12V) -Conectar a una fuente de voltaje positivo de 9,6 -16 V CC
(normalmente desde el panel de control)
Terminal 2 - Marcado "-" (GND) -Conectar a la tierra del panel de control. Terminales 3 y 4 - Marcadas
"TAMPER" -Si se requiere una función de manipulación, conecte estos terminales a una zona de
manipulación de 24 horas normalmente cerrada en el panel de control.
Si se abre la cubierta superior del detector o si el detector se separa de la pared de instalación, se
enviará una señal de alarma inmediata al panel de control.
Terminal 5 - Marcada "EOL" -Fin de línea: terminal opcional para conexiones de resistencias de final
de línea.
Terminales 6, 7 y 8 - Marcados "NC / C / NO" -Estos son los contactos de relé de salida del detector.
Conéctelos a una entrada de zona en el panel de control. Cuando se detecta un intruso, los relés de alarma
(NC y NO) se activarán durante 1,8 segundos.
7.1 Requisitos de tamaño del cable
Utilice cables calibre 22 AWG o más grandes. Utilice la siguiente tabla para determinar el calibre y la longitud de cable
necesarios.
Longitud del cable [m]
Longitud del cable [pies]
Calibre del cable [#]
205 310 510
800 1200 2000
22 20 18
10
870
3400
16
