Descripción del proceso de montaje
El LC-151 es un detector robusto, pero pequeño, que contiene un indicador de LED grande que se
puede observar desde largas distancias para proporcionar la indicación de intrusión. Con el soporte de
montaje proveído, el LC-151 se puede armar con facilidad en paredes utilizando los tornillos de
montaje proveídos. Para instalaciones que exigen que el haz de detección sea ajustado en la horizontal
o en la vertical para lograr el campo de protección deseado, utilice el soporte de montaje para
exteriores LC-B1-15X ilustrado a continuación. (vendido por separado)
El LC-151 consiste en la combinación de dos elementos de detección:
•
Elemento PIR
•
Elemento de microondas

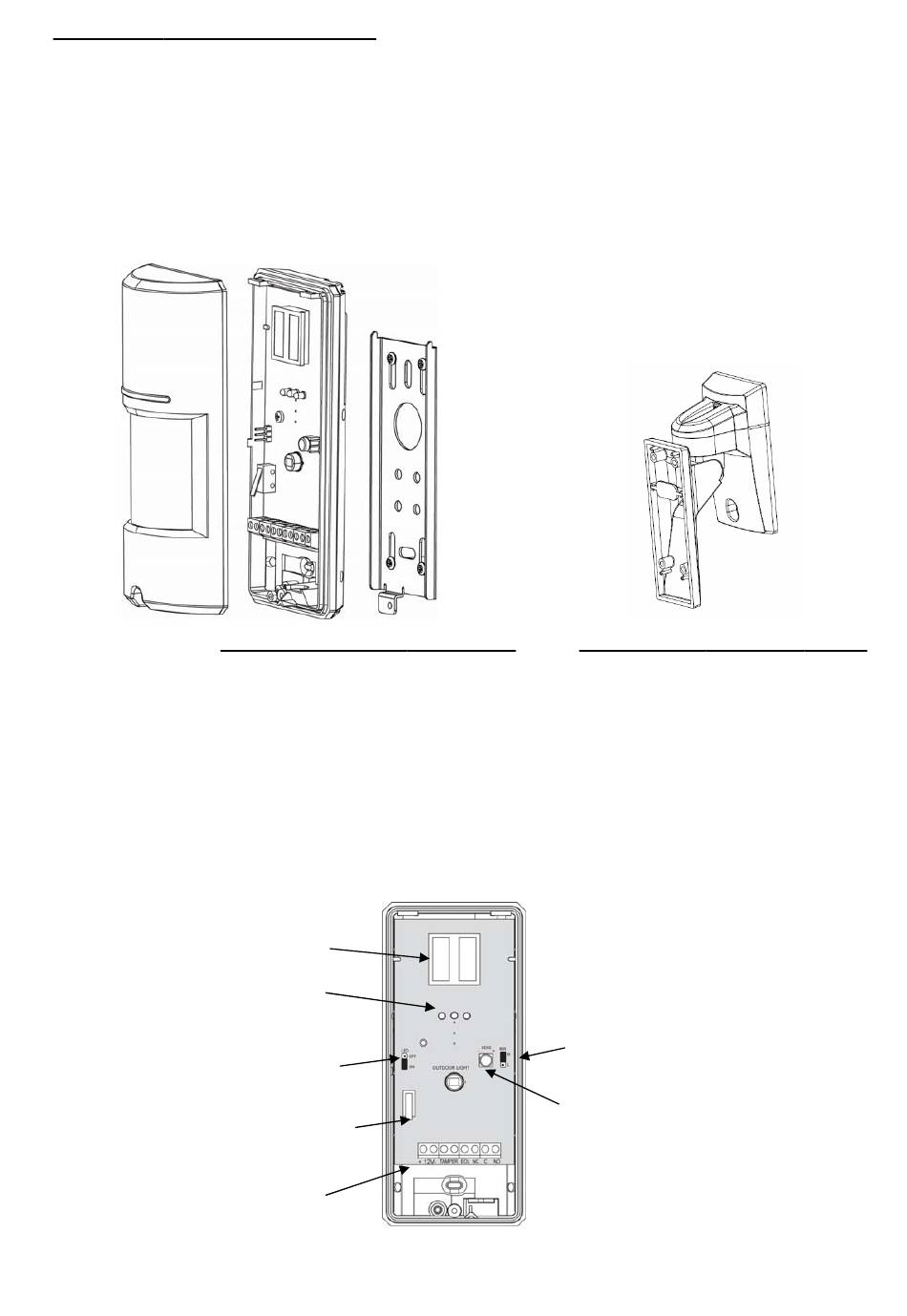

La siguiente ilustración muestra todos los elementos internos:
Antena de microondas
LED de detección
Puente de control de los LEDs de detección
(Configuración de fábrica: activado [ON])
Interruptor de apertura
Bloque de conexión de terminales
Detector de movimiento para exteriores LC-151
Puente de control de intensidad de microondas
(Configuración de fábrica: activado [ON])
Ajuste de sensibilidad
36
Soporte de montaje para exteriores LC-B1-15X
