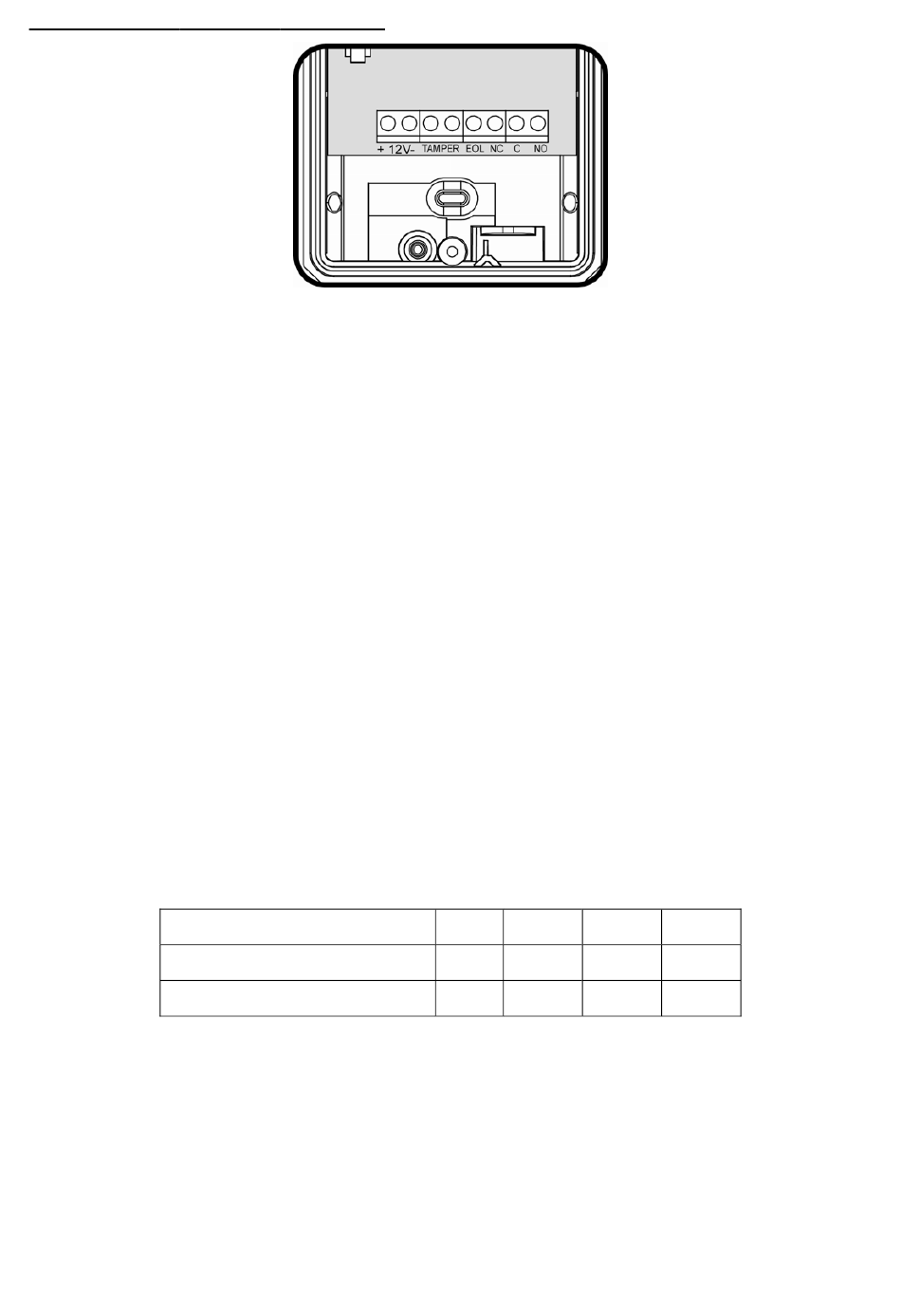

31Conexiones del bloque de terminales
Terminal 1 – Con la marcación "+" (+12 V) –Conéctelo a una fuente de tensión positiva de
9,6-16 VCC (normalmente del panel de control).
Terminal 2 – Con la marcación "-" (GND) –Conéctelo a la conexión de tierra del panel de
control.
Terminales 3 y 4 – Con la marcación "TAMPER" –Si la función de apertura es necesaria, conecte
esos terminales a una zona normalmente cerrada las 24 horas en el panel de control. Si la tapa
superior del detector está abierta y el detector está desencajado / retirado de la pared de
instalación, se enviará una señal de alarma inmediata al panel de control.
Terminal 5 – Con la marcación "EOL" –Fin de línea – terminal opcional para conexiones de
resistencias de fin de línea.
Terminales 6, 7 y 8 – Con la marcación "NC / C / NO" –Esos son contactos de relés de salida
del detector. Conéctelos a una entrada de zona del panel de control. Cuando se detecta un
Intruso, los relés de alarma (NC y NO) se conmutarán por 1,8 seg.
31.1 Requisitos de tamaño de los hilos
Utilice cable de grosor (AWG) 22 o superior. Utilice la tabla siguiente para determinar la
extensión y la vitola de los hilos.
Extensión del hilo [m]
Extensión del hilo [pies]
Grosor del cable [nº]
205
310
800
1200
22
20
42
510
870
2000
3400
18
16
