Descripción del ensamblaje
El LC-151 es un detector robusto que proporciona un gran viajero que puede ser fácilmente observado
a distancia y un indicador de sonido opcional para indicar una intrusión. Como ayuda del soporte de
los soportes de montaje, el LC-151 puede instalarse fácilmente en las paredes junto a los soportes de
montaje. Para las instalaciones que requieran el ajuste del dispositivo de detección horizontal o vertical
para obtener la zona de protección deseada, utilice el soporte de montaje exterior LC-B1-15X como se
ilustra en la imagen. (No comprendido)

Detector de movimiento exterior LC-151

LC-B1-15X
El LC-151 combina dos elementos de detección:
•
Elemento infrarrojo pasivo
•
Elemento microonda

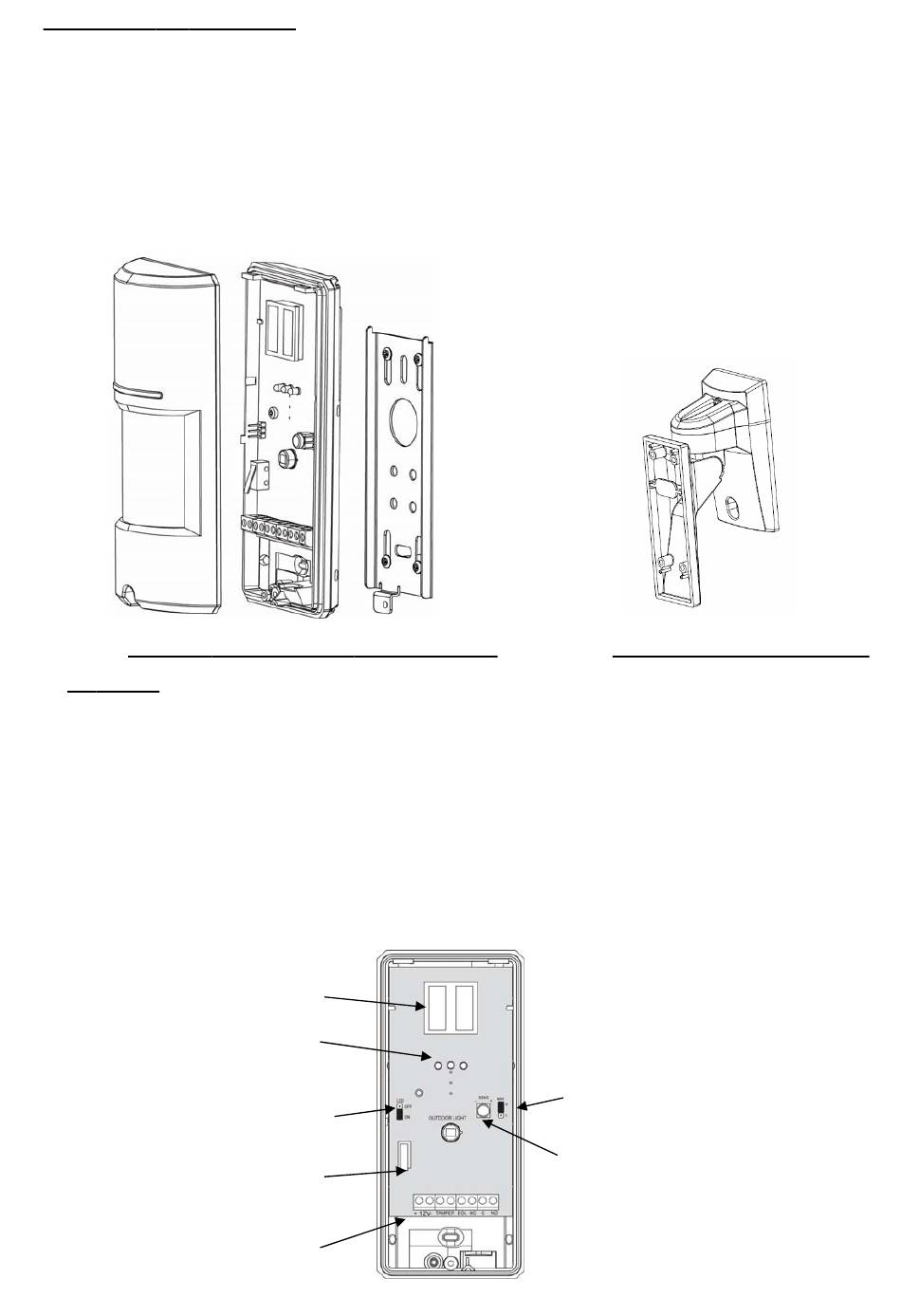

El esquema siguiente montre todos los elementos internos
Antena Doppler
DEL de detección
Caballero de control DEL de
detección
Bloque de conexión de los bornes
Interruptor
antisabotaje
20

Soporte de montaje exterior

Cable de control para regular la
intensidad del microondas
Ajuste de la sensibilidad
