Descripción del conjunto
El LC-151 es un detector robusto pero pequeño que incluye un indicador LED grande que se puede observar fácilmente
desde largas distancias para proporcionar una indicación de intrusión. Utilizando el soporte de montaje suministrado, el
LC-151 se puede montar fácilmente en las paredes utilizando los tornillos de montaje provistos. Para instalaciones que
requieren que el haz de detección se ajuste horizontal o verticalmente para obtener el campo de protección deseado,
utilice el soporte de montaje para exteriores LC-B1-15X que se muestra a continuación (no incluido).
Detector de movimiento para exteriores LC-151
El LC-151 consta de dos elementos de detección:
•
Elemento PIR
•
Elemento de microondas

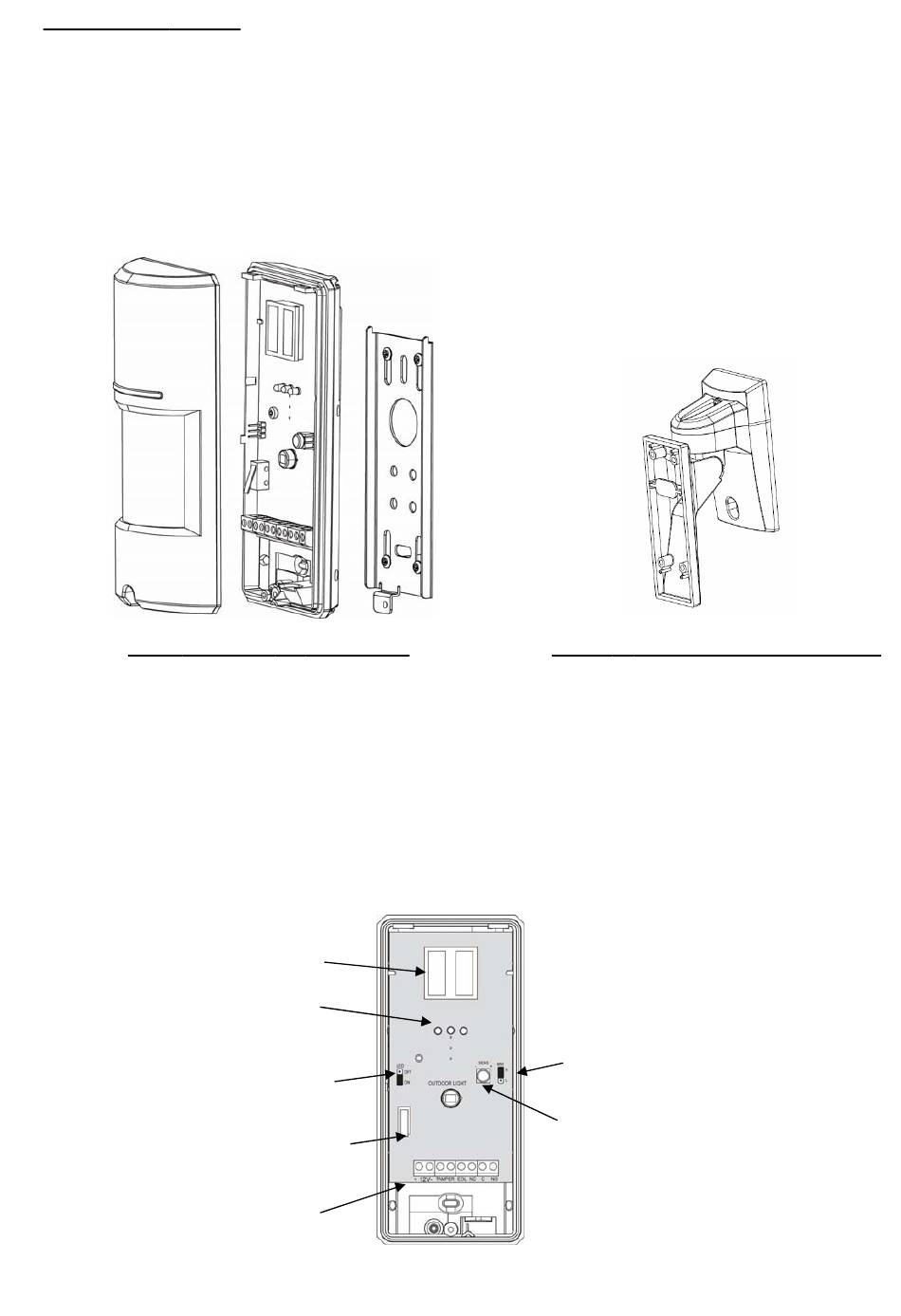

El siguiente dibujo muestra todos los elementos internos:
Doppler de microondas
LED de detección
Puente de control del LED de detección
(Configuración de fábrica: ON)
Bloque de conexión de terminales
Interruptor de seguridad
Soporte de montaje para exteriores LC-B1-15X
Puente de control de intensidad de microondas
(Configuración de fábrica: ON)
Ajuste de sensibilidad
