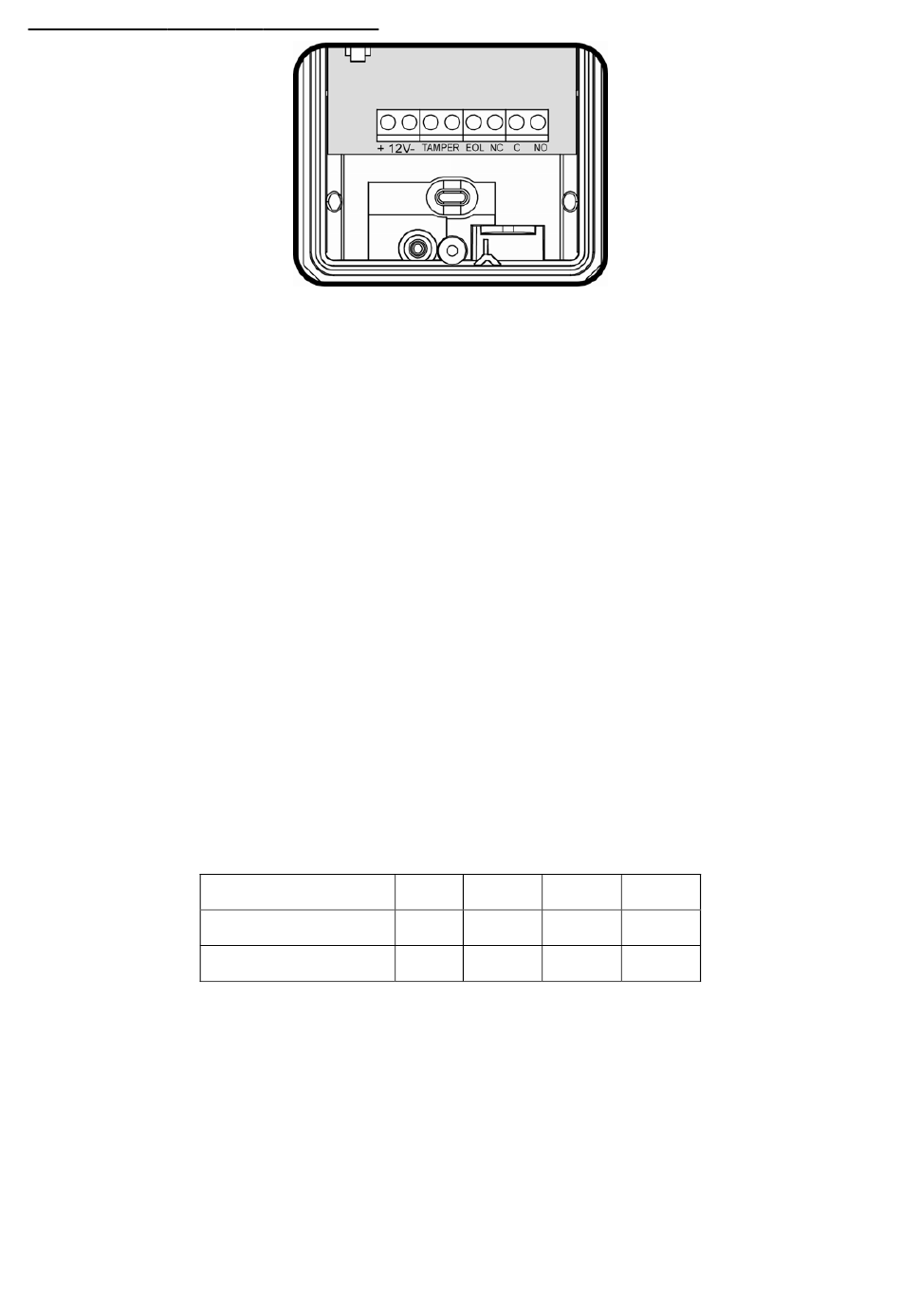

19Conexiones en bloque de ramificación
Borne 1 - Marquesina « + » (+12 V) -Conecte el polo de tensión positiva de una
fuente de alimentación de 9,6 -16 Vcc (général del panel de control)
Borne 2 - Marquesina « -» (GND) -Abra la masa del panel de control.
Les bornes 3 y 4 - Carpas « TAMPER » -Si es necesaria una función antisabotaje, conecte estos
terminales a una zona normalmente cerrada durante 24 horas en el panel de control. Si la cubierta
superior del detector está abierta o si el detector está desconectado de la pared de la instalación,
una señal de alarma se enviará inmediatamente al panel de control
La borné 5 - Marquesina « EOL » -Fin de ligne: opcional para conexiones de resistencia
fin de ligne.
Les bornes 6, 7 y 8 - Marquesinas « NC / C / NO » -Sont les contacts de relais de sortie du
detector. Conecte una entrada de zona al panel de control. Cuando se detecta un intruso,
los relés de alarma (JF y JO) se conmutan durante 1,8 segundos.
19.1 Exigencias en matière de dimension des fils
Utilice un AWG (calibre americano de hilo) #22 (0,5 mm) o un hilo de un diámetro más grande.
Utilice el cuadro siguiente para determinar el calibre (diámetro) y la longitud del hilo.
Longitud del hilo [m]
Longitud del hilo [pi]
Calibre del hilo [#]
205 310 510
800 1200 2000
22 20 18
26
870
3400
16
