Motorsäge ALL-ROUNDER E-100 UC
Vergewissern Sie sich, dass die Motorsäge und die Batterie sauber und trocken sind.
Legen Sie die Batterie in das Batteriefach und befestigen Sie sie. Prüfen Sie, ob die Batterie
richtig in das Fach eingelegt ist: Wenn sie richtig eingelegt ist, ertönt ein „Klick". Um die Batterie
vom Motorsägehäuse zu trennen, drücken Sie die beiden seitlichen Knöpfe und ziehen Sie sie zu
sich hin.
Bitte schalten Sie die Stromversorgung aus, bevor Sie die folgenden Schritte durchführen:

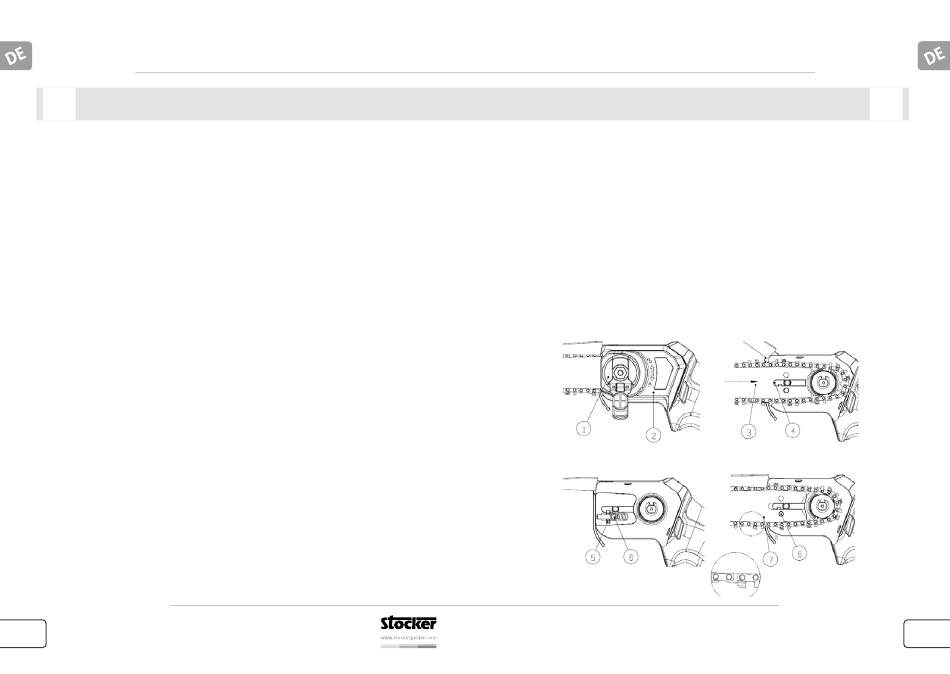

Montage von Kette und Schiene
1. Schalten Sie die Motorsäge aus und klemmen Sie den Akku ab.
2. Drehen Sie den Schnellverschluss "1" gegen den Uhrzeigersinn, bis die Abdeckung "2"
entfernt werden kann.
3. Abdeckung "2" entfernen
4. Führen Sie die Kette in die Nut der Schiene ein. Folgen Sie dem Pfeil auf dem Zahnrad für
das Einsetzen der Kettenzähne. Hängen Sie dann die Kette auf das Zahnrad, indem Sie das
Befestigungsloch der Schiene auf den Sicherungsstift „6" ausrichten.
Hinweis: Sie können die Vorderseite und die Rückseite der Führung „7" verwenden, und die
markierte Führung kann sich auf der Vorder- oder Rückseite befinden.
5. Drücken Sie die Schiene nach unten, der Knopf für den Sicherungsstift (5) wird nach unten
gedrückt und schiebt die Schiene „6" automatisch in die richtige Position und spannt die
Kette.
6. Decken Sie den Ritzeldeckel ab und verriegeln Sie ihn, indem Sie den Griff im Uhrzeigersinn
drehen.
Demontage von Kette und Schiene
1. Drehen Sie die Mutter '1' gegen den Uhrzeigersinn, bis der Ritzeldeckel '2' entfernt werden
kann.
2. Entfernen Sie die Abdeckung.
124
Art. 320
Motorsäge ALL-ROUNDER E-100 UC
Montage
Art. 320
Motorsäge ALL-ROUNDER E-100 UC
Montage
3. Schieben Sie die Schiene in Richtung des Pfeils „3", bis sie den Hauptkörper „4" schließt.
4. Heben Sie die Schiene an und entfernen Sie sie zusammen mit der Kette. Wenn der Knopf
„5" angehoben wird, ist der Verriegelungsstift „6" fest.
Kettenspannung
Wenn die Motorsäge läuft, kann sich die Kette lösen. Falls erforderlich, stellen Sie die Ketten-
spannung entsprechend den Betriebsvorschriften ein.
1. Schalten Sie die Säge aus und unterbrechen Sie die Stromzufuhr.
2. Drehen Sie den Griff '1' gegen den Uhrzeigersinn, um ihn zu lösen.
3. Die Kette spannt sich automatisch, dann schrauben Sie den Griff „1" wieder an.
Für weitere Informationen zum Produkt senden Sie uns bitte eine E-Mail an info@stockergarden.com
