Motosega ALL-ROUNDER E-100 UC
Si prega di controllare che la motosega e la batteria siano pulite e asciutte.
Posizionare la batteria nell'apposito vano e fissarla. Controllare che la batteria sia inserita
correttamente nel vano: se posizionata correttamente, emette un "click". Per scollegare la batte-
ria dal corpo della motosega, premere i due pulsanti laterali e tirare verso di sé.
Si prega di interrompere l'alimentazione prima delle seguenti operazioni:

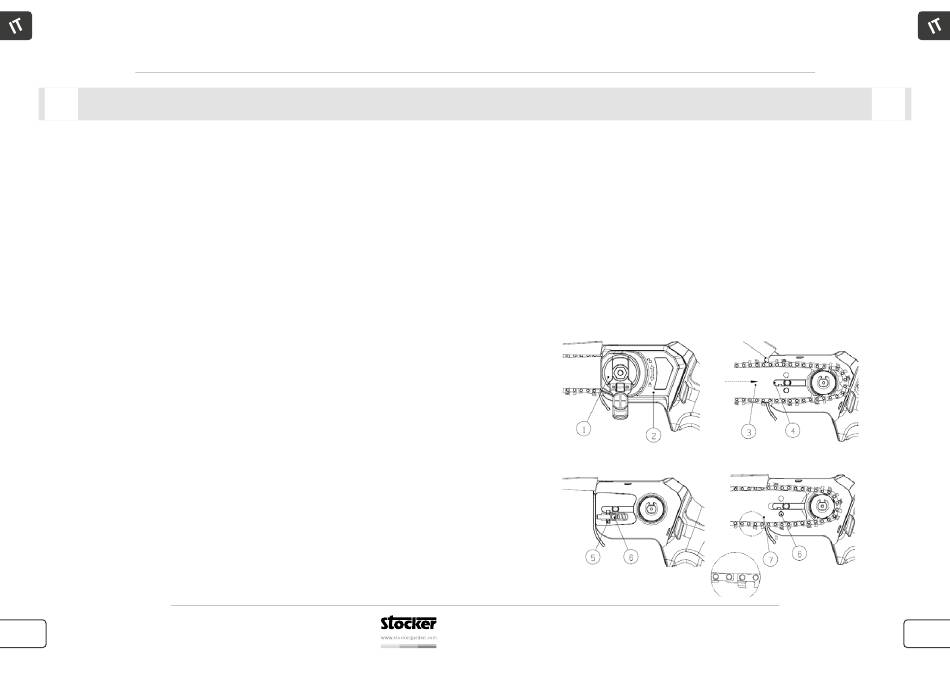

Installazione della catena e della spranga
1. Spegnere la motosega e scollegare la batteria.
2. Ruotare la maniglietta dello sgancio rapido del coperchio pignone „1" in senso antiorario
fino a quando è possibile rimuovere il coperchio del pignone „2".
3. Rimuovere il coperchio del pignone „2"
4. Inserire la catena nella scanalatura della spranga. Seguire la freccia sulla ruota dentata per
l'inserimento dei denti della catena. Quindi appendere la catena sulla ruota dentata alline-
ando il foro di fissaggio della spranga con il perno di chiusura „6".
Nota: è possibile utilizzare la parte anteriore e posteriore della guida „7" e quella contras-
segnata può trovarsi sulla parte anteriore o posteriore.
5. Premere verso il basso la spranga, il pulsante del perno di chiusura „5" verrà premuto verso
il basso e spingerà automaticamente „6" la spranga nella posizione appropriata e tenderà la
catena.
6. Coprire il coperchio del pignone e bloccare ruotando la maniglietta in senso orario.
Smontaggio della catena e della spranga
1. Ruotare il dado „1" in senso antiorario fino a quando è possibile rimuovere il coperchio del
pignone „2".
2. Rimuovere il coperchio del pignone.
28
Art. 320
Motosega ALL-ROUNDER E-100 UC
Montaggio
Art. 320
Motosega ALL-ROUNDER E-100 UC
Montaggio
3. Spingere la spranga nella direzione della freccia „3", fino a quando chiude il corpo principale
„4".
4. Sollevare la spranga e rimuoverla assieme alla catena. Quando il pulsante „5" si alza, il
perno di chiusura „6" è fisso.
Tensione della catena
Quando la motosega funziona, la catena potrebbe allentarsi. Se necessario, regolare la tensione
della catena secondo le specifiche operative.
1. Spegnere la motosega e interrompere l'alimentazione.
2. Ruotare la maniglietta „1" in senso antiorario per allentarlo.
3. La catena si stringerà automaticamente, quindi avvitare nuovamente la maniglietta „1".
