Compruebe que la motosierra y la batería estén limpias y secas.
Coloque la batería en el compartimento correspondiente y fíjela. Compruebe que la batería esté
insertada correctamente en el compartimento: si está colocada correctamente, emite un „clic".
Para desconectar la batería del cuerpo de la motosierra, pulse los dos botones laterales y tire
hacia sí.
Corte la alimentación antes de las siguientes operaciones:
Instalación de la cadena y de la barra
1. Apagar la motosierra y desconectar la batería.

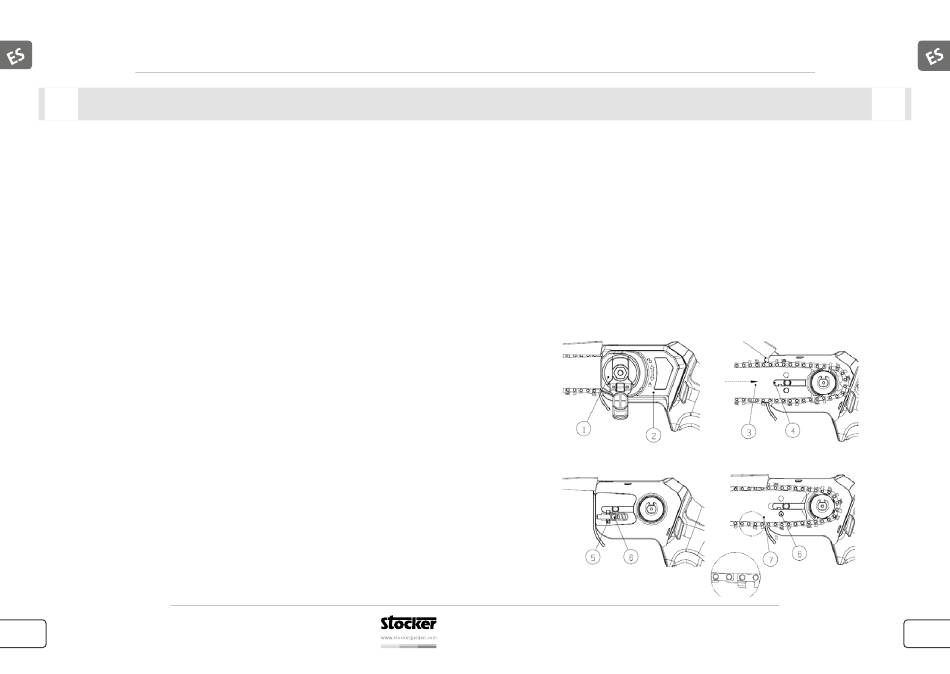

2. Gire la manija de liberación rápida de la tapa del piñón "1" en sentido antihorario hasta que
pueda quitar la tapa del piñón "2".
3. Retire la tapa del piñón "2"
4. Inserte la cadena en la ranura de la barra. Siga la flecha de la rueda dentada para la in-
serción de los dientes de la cadena. A continuación, cuelgue la cadena en la rueda dentada
alineando el orificio de fijación de la barra con el pasador de cierre „6".
Nota: se puede utilizar la parte delantera y trasera de la guía „7" y la marcada puede estar
en la parte delantera o trasera.
5. Pulse hacia abajo la barra, el botón del pasador de cierre „5" se pulsará hacia la parte inferi-
or y empujará automáticamente „6" la barra a la posición adecuada y tensará la cadena.
6. Cubra la tapa del piñón y bloquee girando la manija en sentido horario.

Desmontaje de la cadena y de la barra

1. Gire la tuerca "1" en sentido antihorario hasta que pueda quitar la tapa del piñón "2".
2. Retire la tapa del piñón.
76
Art. 320
Motosierra ALL-ROUNDER E-100 UC

Montaje

Art. 320
Motosierra ALL-ROUNDER E-100 UC
Montaje
3. Empuje la barra en la dirección de la flecha „3", hasta que cierre el cuerpo principal „4".
4. Levante la barra y retírela junto con la cadena. Cuando el botón „5" se levanta, el pasador
de cierre „6" está fijo.
Tensión de la cadena
Cuando la motosierra está en funcionamiento, la cadena podría aflojarse. En caso necesario,
ajuste la tensión de la cadena de acuerdo con las especificaciones de funcionamiento.
1. Apague la motosierra y corte la alimentación.
2. Gire la manija "1" en sentido antihorario para aflojarla.
3. La cadena se apretará automáticamente; a continuación, atornille de nuevo la manilla „1"
Para más informaciones sobre el producto póngase en contacto con info@stockergarden.com
