Electrical equipment
Instalación eléctrica
Sistema eléctrico

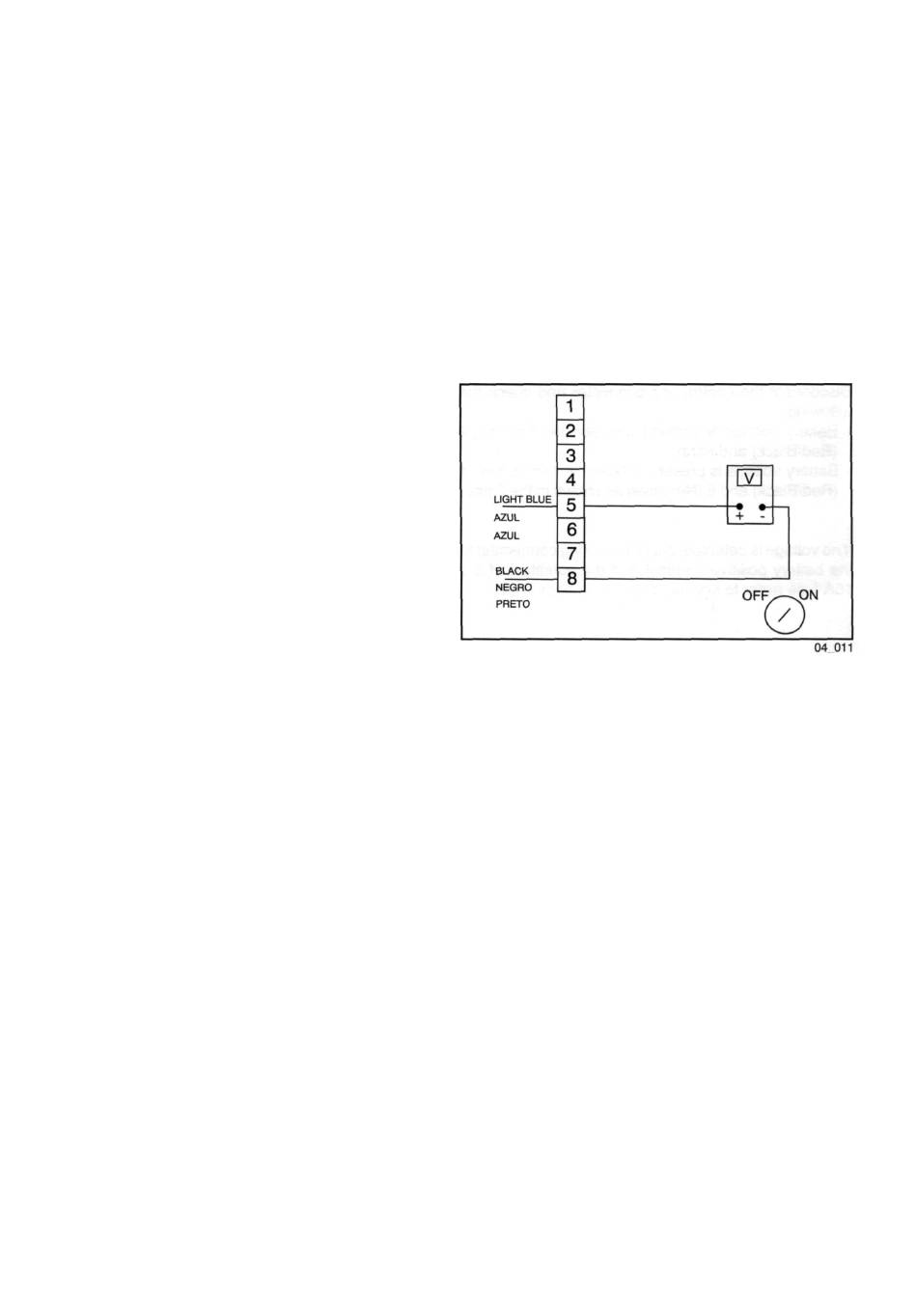

- Battery voltage is present between terminals nos. 5
and 8 with the ignition switch in the "ON" position, the
sidestand up and the emergency switch in the "RUN"
position.
If no anomaly is detected, replace the electronic control
unit, otherwise check the wiring and the following com-
ponents:
- Engine stop relay switch.
- Emergency stop switch.
- Sidestand contacts.
- Ignition switch contacts.
- Tensión de Ia bateria entre los terminales n° 5 y el n°
8 con el conmutador de llaves en posición "ON",
caballete lateral levantado e interruptor de emergen-
cia en "RUN".
Si no se notan anomalias, cambiar la centralita ; o de lo
contrario comprobar el cableado y los componentes
siguientes:
- Telerruptor de parada motor;
- Interruptor parada de emergencia;
- Contactos caballete lateral;
- Contactos conmutador de llave.
4 - 38 1 st Update to part no. 594599 X9 125-180 ce 4T 4V
Primera actualización dib. 594599 X9 125-180 ce 4T 4V
1 * Atualização Des. 594599 X9 125-180 ce 4T 4V
- Presença de tensão na bateria entre o terminal n° 5
e o n° 8 com o comutador de chave na posição "ON",
cavalete lateral erguido e interruptor de emergência
em "RUN".
Não encontrando anomalias, substituir a central de
comando; caso contrário verificar a instalação e os
seguintes componentes:
- Telerruptor de parada do motor;
- Interruptor de parada de emergência;
- Contatos do cavalete lateral;
- Contatos do comutador de chave.
X9 125-180 ce 4T4V
