PIAGGIO X9 Manual Para Talleres De Servicio página 137

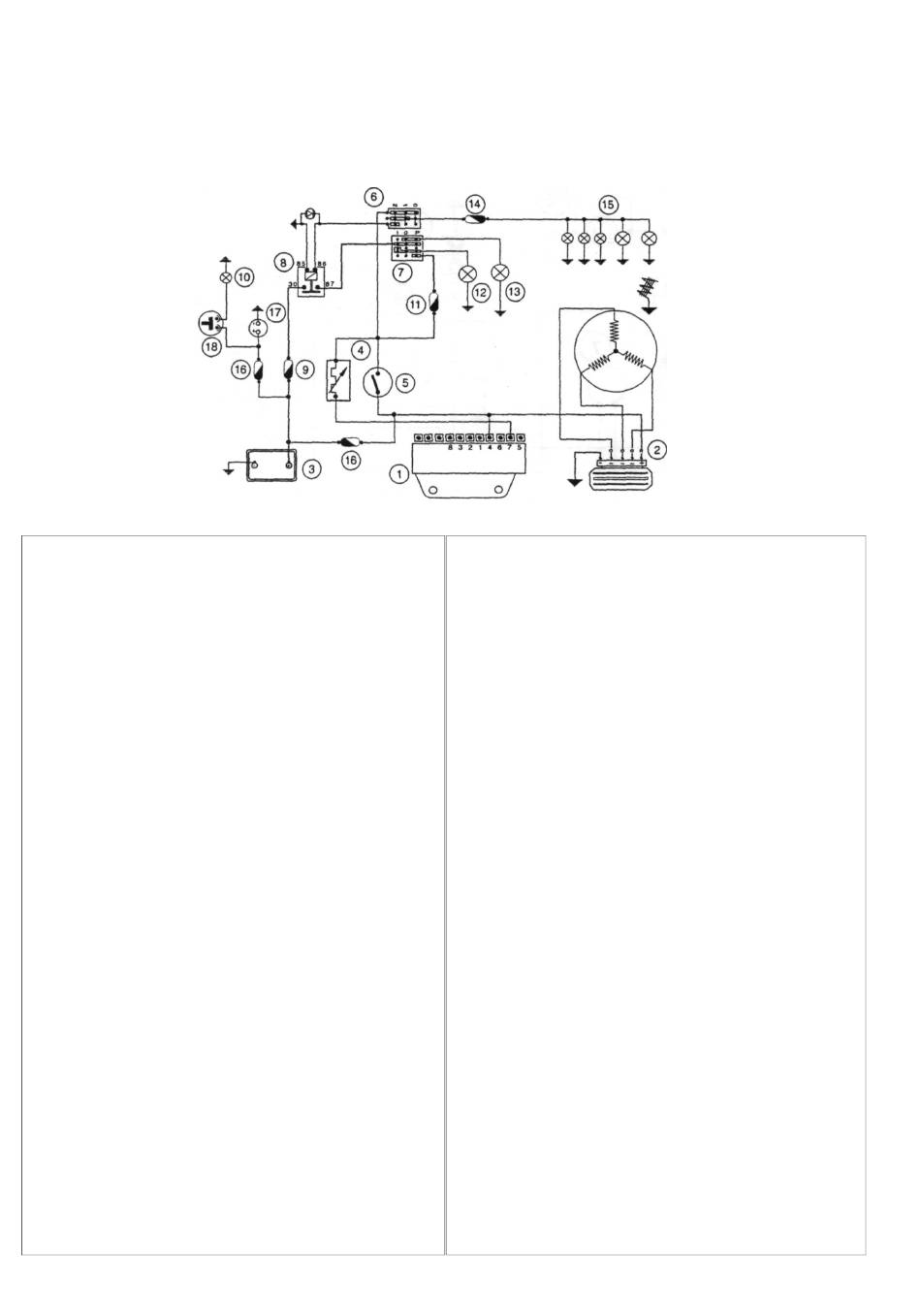

Electrical diagrams
Esquemas eléctricos de principio
Esquemas eléctricos de principio
Lights and automatic choke section
Sección sistema de iluminación y estárter automático
Secção iluminação e starter automático
1 ELECTRONIC CONTROL UNIT
2 VOLTAGE REGULATOR
3 12V-12Ah BATTERY
4 AUTOMATIC STARTING DEVICE
5 IGNITION SWITCH CONTACTS
6 LIGHTS SWITCH
7 LIGHTS SELECTOR SWITCH
8 HEADLIGHT RELAY SWITCH
9 10A FUSE (PROTECTING HEADLIGHT RELAY SWITCH)
10 12V-5W HELMET COMPARTMENT LIGHTING BULB
1 CENTRAL ELECTRÓNICA
2 REGULADOR DE TENSION
3 BATERÍA 12V-12Ah
4 AUTOMATIC STARTING DEVICE
5 CONTACTOS CONMUTADOR DE LLAVE
6 CONMUTADOR LUCES
7 DESVIADOR LUCES
8 TELERRUPTOR FAROS
9 FUSIBLE 10A (PROTECCIÓN TELER.LUCES)
10 BOMBILLAS ILUMINACIÓN HUECO CASCO 12V-5W
1 CENTRAL ELETRÔNICA DE COMANDO
2 REGULADOR DE TENSÃO
3 BATERIA 12V-12Ah
4 STARTER AUTOMÁTICO
5 CONTATOS COMUTADOR DE CHAVE
6 COMUTADOR LUZES
7 DESVIADOR LUZES
8 TELERUPTOR FARÓIS
9 FUSÍVEL 10A (PROTEÇÃO TELERUPTOR FARÓIS)
10 BOMBILLO ILUMINACIÓN COMPARTIMIENTO CASCO 12V-5W
4 - 30 1st Update to part no. 594599 X9 125-180 cc 4T 4V
Primera actualización dib. 594599 X9 125-180 cc 4T 4V
1 • Atualização Des. 594599 X9 125-180 cc 4T 4V
11 10A FUSE (PROTECTING HIGH BEAM BULB)
12 12V-55W HIGH BEAM BULB
13 12V-55W LOW BEAM BULB
14 7.5A FUSE (PROTECTING REAR PARKING LIGHT BULBS,
NUMBER-PLATE LIGHT BULB, FRONT PARKING LIGHT BULBS)
15 2 x 12V-3W FRONT PARKING LIGHT BULB, 2 x 12V-5W REAR
PARKING LIGHT BULB, 1 x 12V-5W NUMBER-PLATE LIGHT BULB
16 15AFUSE
17 12V SOCKET, MAX 180W
18 HELMET COMPARTMENT LAMP BUTTON
o
11 FUSIBLE 10 (PROTECCIÓN LUZ DE CARRETERA)
12 BOMBILLAS 12V-55W PARA LUCES DE CARRETERA
13 BOMBILLAS 12V-55W PARA LUCES DE CRUCE
14 FUSIBLE 7,5A (PROTECCIÓN LUCES DE POSICIÓN
TRASERA, LUZ PLACA, LUZ DE POSICIÓN DELANTERA)
15 N° 2 BOMBILLOS 12V-3W LUCES DE POSICIÓN DEL. N° 2 BOMBILLAS
12V-5W LUCES DE POSICIÓN TRASERA, N° 1 BOMBILLAS 12V-5W LUZ PLACA
16 FUSIBLE 15A
17 TOMA 12V-180W MAX.
18 PULSADOR ILUMINACIÓN ALOJAMIENTO CASCO
11 FUSIVEL 10A (PROTEÇÃO LMPADA LUZ ALTA)
12 LAMPADA 12V-55W PARA LUZ ALTA
13 LAMPADA 12V-55W PARA LUZ BAIXA
14 FUSÍVEL 7 , 5 A (PROTEÇÃO LUZES TRASEIRA E PLACA
MATRICULA, LUZES POSIÇÃO DIANTEIRA)
15 2 LMPADAS 12V-3W LUZES POSIÇÃO DIANTEIRA, 2 LMPADAS 12V-5W
LUZES POSIÇÃO TRASEIRA, 1 LMPADA 12V-5W LUZ PLACA MATRICULA
16 FUSÍVEL 15A
17 TOMADA 12V-180W MAX
18 BOTÃO I LU MI NAÇÃO VAO CAPACETE
X9 125-180 ce 4T4V
04 003
