Electrical diagrams
Esquemas eléctricos de principio
Esquemas eléctricos de principio

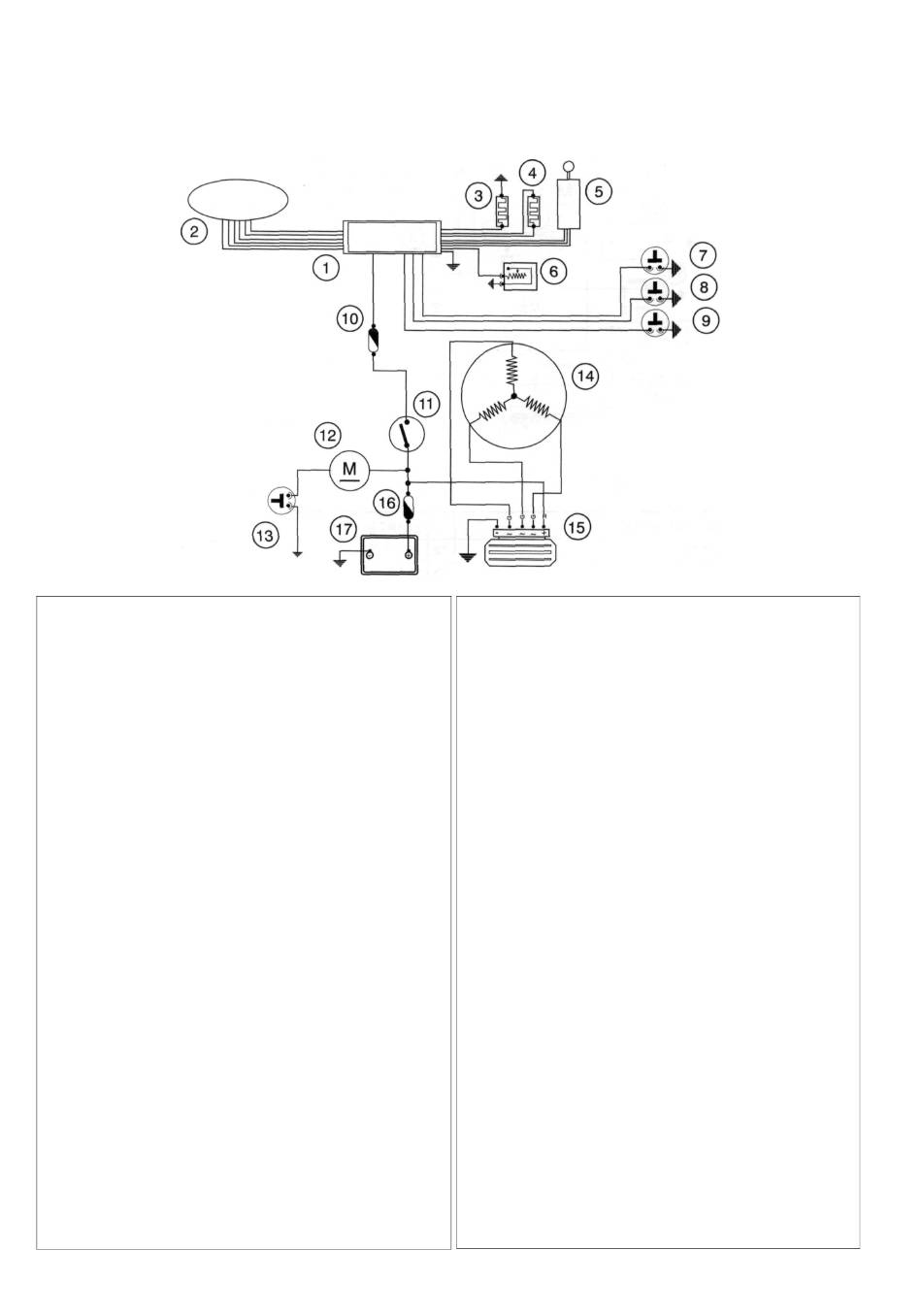

Start permissive buttons and level indicators
Sección consentimiento e indicadores niveles
Secção consentimentos e indicadores níveis
1 DIGITAL INSTRUMENT
2 ANALOGUE INSTRUMENT PANEL ASSEMBLY
3 THERMISTOR
4 OUTSIDE TEMPERATURE SENSOR
5 WHEEL TURNS SENSOR
6 FUEL LEVEL TRANSMITTER
7 ENGINE OIL PRESSURE SENSOR
8 RESET BUTTON
9 EMERGENCY BUTTON
1 INSTRUMENTO DIGITAL
2 GRUPO INSTRUMENTO ANALÓGICO
3 TERMISTOR
4 SENSOR TEMPERATURA EXTERIOR
5 SENSOR GIROS DE LA RUEDA
6 TRANSMISOR NIVEL CARBURANTE
7 SENSOR PRESIÓN ACEITE MOTOR
8 PULSADOR RESET
9 PULSADOR DE EMERGENCIA
1 INSTRUMENTO DIGITAL
2 CONJUNTO INSTRUMENTO ANALÓGICO
3 TERMISTOR
4 SENSOR TEMPERATURA EXTERNA
5 SENSOR ROTAÇÕES RODA
6 TRANSMISSOR NÍVEL COMBUSTÍVEL
7 SENSOR PRESSÃO ÓLEO MOTOR
8 BOTÃO RESET
9 BOTÃO DE EMERGÊNCIA
4 - 32 1st Update to part no. 594599 X9 125-180 cc 4T 4V
Primera actualización dib. 594599 X9 125-180 cc 4T 4V
s
1 Atualização Des. 594599 X9 125-180 cc 4T 4V
10 10AFUSE
11 IGNITION SWITCH CONTACTS
12 RADIATOR ELECTRIC FAN MOTOR
13 ELECTRIC FAN THERMAL SWITCH
14 FLYWHEEL MAGNETO
15 REGULATOR
16 15AFUSE
17 12V-12Ah BATTERY
10 FUSIBLE 10A
11 CONTACTOS CONMUTADOR DE LLAVE
12 MOTOR ELECTROVENTILADOR DEL RADIADOR
13 TERMOINTERRUPTOR PARA ELECTROVENTILADOR
14 VOLANTE MAGNÉTICO
15 REGULADOR
16 FUSIBLE 15A
17 BATERÍA 12V-12Ah
10 FUSÍVEL 10A
11 CONTATOS COMUTADOR DE CHAVE
12 MOTOR VENTOINHA ELÉTRICA DO RADIADOR
13 TERMO-INTERRUPTOR PARA VENTOINHA ELÉTRICA
14 VOLANTE MAGNETE
15 REGULADOR DE TENSÃO
16 FUSÍVEL 15A
17 BATERIA 12V-12Ah
X9 125-180 ce 4T4V
04 005
