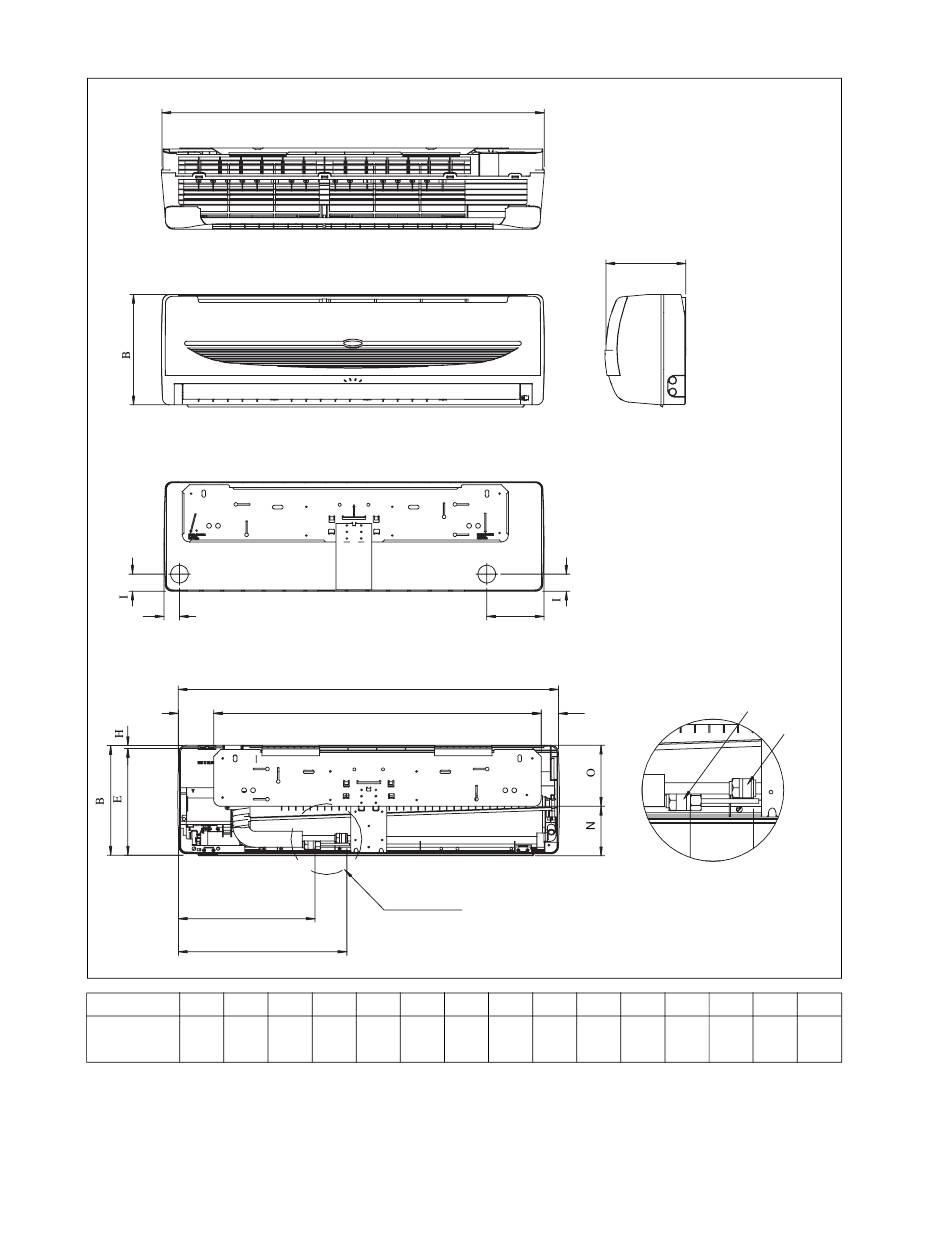

Комнатный блок
A
ВИД СВЕРХУ
C
ВИД СБОКУ
ВИД СПЕРЕДИ
Центральная Линия
J M
МОНТАЖНАЯ ПЛИТА
A
BOДOBЫПУСК
D
G
F
BOДO3AБOP
ДЕТАЛЬ А
СМОТРИ ДЕТАЛЬ А
K
L
Размер A B C D E F G H I J K L M N O
20 / 25GW 1060 310 220 912 294 99 51 8 48 43 369 453 160 138 160
(41,7) (12,2) (8,6) (35,9) (11,6) (3,9) (2,0) (0,3) (1,9) (1,7) (14,5) (17,8) (6,3) (5,4) (6,3)
