Conexión Del Cableado Eléctrico - Acson International 07Gw Manual De Instalación

IMPORTANTE : Los valores mostrados arriba se dan a título informativo únicamente. Estos deben ser verificados y
seleccionados a fin de que cumplan con los códi gos y reglamentos locales y/o nacionales. También están
sujetos al tipo de instalación y al tamaño de los conductores.
Un interruptor principal u otro medio para la desconexión, teniendo una separación de contacto
en todos los polos, debe ser incorporado al cableado fijo según la correspondiente legislación
local y nacional.
Modelo
Margen de la tensión
Tamaño del cable de alimentación
Número de alambre
Fusible recomendado
• Todos los alambres deben estar conectados firmemente.
• Ningún alambre debe tocar ninguna de las tuberías de
refrigerante, el compresor ni las piezas móviles del motor
del ventilador.
• Los alambres que conectan a la unidad de interior se deben
afianzar con abrazadera en las abrazaderas de alambre según
lo demostrado en la figura.
• El cable proveedor de energía deberá ser equivalente a
H05VV-F (60227 IEC 52 o 60227 IEC 53) siendo el
requisito mínimo, para ser utilizado en el tubo protector.
All manuals and user guides at all-guides.com

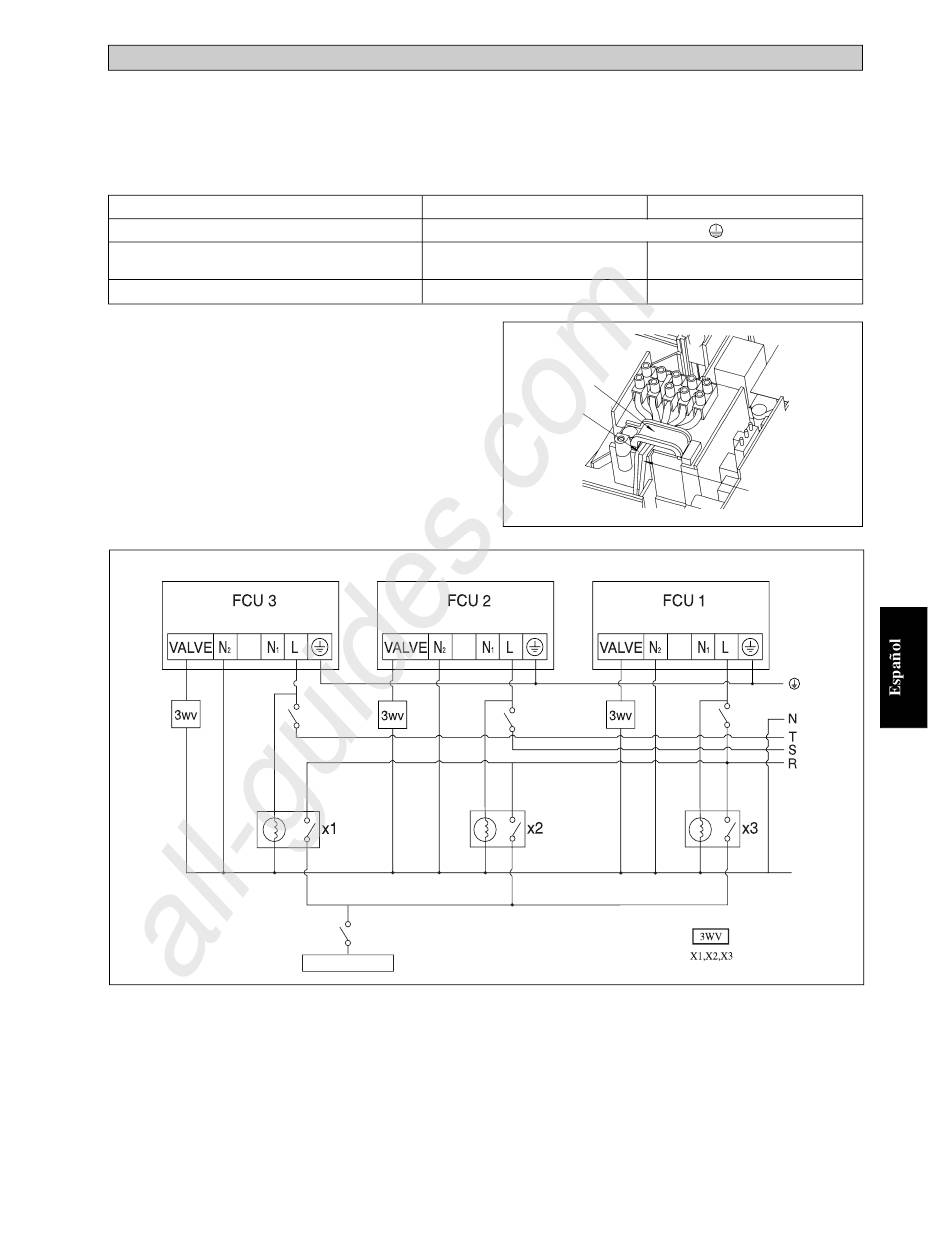

CONEXIÓN DEL CABLEADO ELÉCTRICO
WM07GW / WM10GW / WM15GW
mm 2
A
WM07-25GW
Refrigerador
5-5
WM20GW / WM25GW
220V – 240V/1Ph / 50Hz +
1,5
3
2
El Cable Utilizado
Para Juntar
Cable De
Interconexión
1,5
3
2
El Cable Del
Enchufe
Válvula De 3 Direcciones
Relais (220-240V, 10A)
