IMPORTANTE : I valori sopra indicati hanno solo un carattere indicativo. Devono quindi essere verificati e scelti in modo
da rispondere alle leggi vigenti e ai regolamenti locali. Inoltre, dipendono pure dal tipo di impianto e dai
conduttori utilizzati.
Inserire nel cablaggio fisso un interruttore principale o altri mezzi di scollegamento aventi
una separazione di contatto in tutti i poli, in conformità con le disposizioni locali e nazionali.
Modello
Voltaggi ammessi
Dimensioni del cavetto di alimentazione
Numero dei fili
Fusibili consigliati
• Tutti i fili devono essere collegati saldamente.
• I fili non devono toccare né i condotti del refrigerante, ne il
compressore né gli organi rotanti del motore della ventola.
• I legare di collegamento all'unità dell'interno devono essere
premuti sui morsetti di legare come appare la figura.
• Il cavo di alimentazione deve essere equivalente a
H05VV-F (60227 IEC 52 o 60227 IEC 53) il quale
rappresenta il requisito minimo, e deve essere inserito in
un tubo di protezione.
All manuals and user guides at all-guides.com

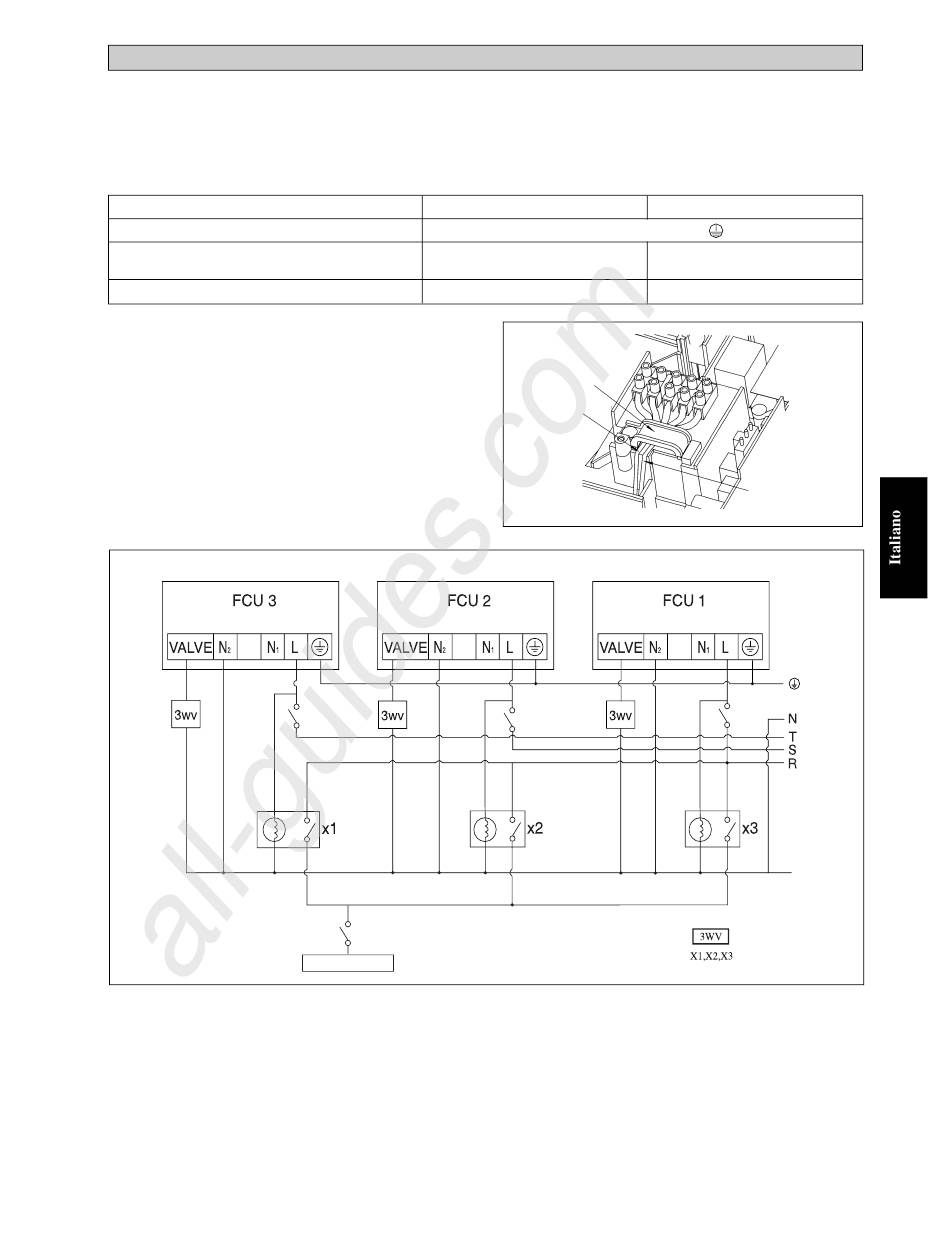

ALLACCIAMENTI ELETTRICI

WM07GW / WM10GW / WM15GW
mm 2
A
WM07-25GW
Refrigeratore
4-5
WM20GW / WM25GW
220V – 240V/1Ph / 50Hz +
1,5
3
2
Morsa Elettrica
Cavo
Collegameno
1,5
3
2
Cavo Di
Alimentazione
Valvola A 3 Vie
Relè (220-240V, 10A)
