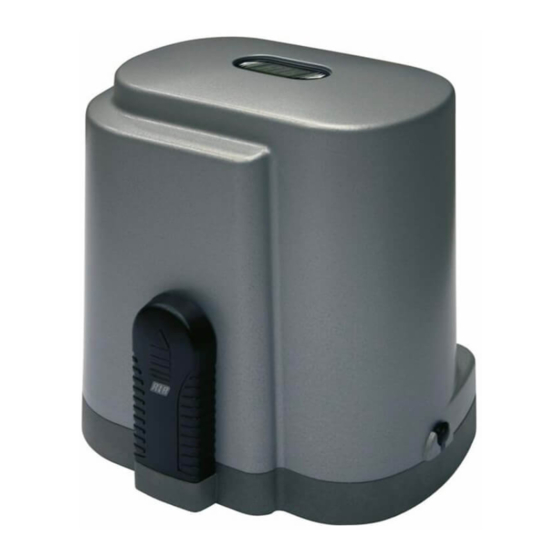

RIB K500 Manual Del Usuario

ISTRUZIONI SEMPLIFICATE PER K500 CON K2007 Wi-Fi
1° Collegamento del motore, del finecorsa e del ricevitore (eseguito in fabbrica)
NO
NC
C
VERDE => PED
GRIGIO => COM
GIALLO => EDGE
NERO => PHOT
BIANCO => PULSANTE DI COMANDO
MARRONE => A+ TEST
2° Installazione e regolazione delle camme di finecorsa
Posizionare la camme sulla cremagliera.
Avvitare le due viti per bloccarle. Di seguito verrà descritto come regolare
meglio l'intervento delle camme.
Sbloccare il motore (girare la chiave in senso antiorario fino a fine corsa senza
forzare) e muovere il cancello manualmente
Controllare il punto di intervento delle camme.
N.B.: Le camme devono premere i microinterruttori elettrici prima che la parte
mobile tocchi i fermi meccanici.
3° Montaggio, alimentazione, allineamento e memorizzazione della fotocellula NOVA WI-FI
Fissare le fotocellule ai pilastri o alle colonnine.
Posizionare sia sul trasmettitore che sul ricevitore il microinterruttore 1 su ON (i restanti microinterruttori devono rimanere su OFF).
Inserire le batterie AA (cod. ACG9519) nelle apposite sedi facendo attenzione alla polarità.
Trasmettitore TX => Il led verde del trasmettitore si accende per 10 secondi segnalando il corretto funzionamento, poi si spegne ma il trasmettitore rimane attivo.
Ricevitore RX => Il led rosso si accende per 3 secondi, se dopo 3 secondi si spegne, orientare i gruppi ottici fin quando il led rosso si accende fisso, dopo 3 minuti dall'inserimento batterie il led
rosso si spegne, se volete rinnovare altri 3 minuti premete il tastino S3 PROG TX
Per eseguire la memorizzazione seguire la seguente procedura:
1. Abilitare ad ON il DIP 1 di SW1 sul MASTER Wi-Fi
2. Premere il tasto PROG RX che si trova sul MASTER Wi-Fi => il led bicolore EDGE PHOT 1 si accende rosso lampeggiando per 1 minuto (tempo utile per eseguire la memorizzazione).
3. Premere il tasto S3 PROG TX sul ricevitore fotocellula => sul MASTER Wi-Fi il led bicolore EDGE PHOT 1 da rosso lampeggiante diventa verde e un tono di buzzer segnala la corretta
memorizzazione della fotocellula, subito dopo si accende lampeggiante rosso il led bicolore EDGE PHOT 2.
4. Lasciare trascorrere un minuto ed il led bicolore EDGE PHOT 2 si spegnerà oppure premere il tasto PROG. RX per 4 volte per terminare la procedura di memorizzazione => tutti i led bicolore
EDGE PHOT devono risultare spenti.
4° Alimentazione del lampeggiatore SPARK Wi-Fi
Inserire le batterie in dotazione C (cod.ACG9518 n° 3 pezzi) nelle apposite sedi facendo attenzione alla polarità.
Non montare il di usore arancione per poter eseguire la memorizzazione sulla scheda MASTER Wi-Fi (punto 7)
BLU
NO
NC
C
MARRONE
BLU
M
NERO
MOTORE
A
A
A
IMPORTANTE
Il motore è predisposto per una apertura verso destra.
Se l'apertura è verso sinistra si devono invertire i fili LSO e LSC della morsettiera
J2 e i fili V e W della morsettiera J7
CONDENSATORE
PULSANTE DI COMANDO
