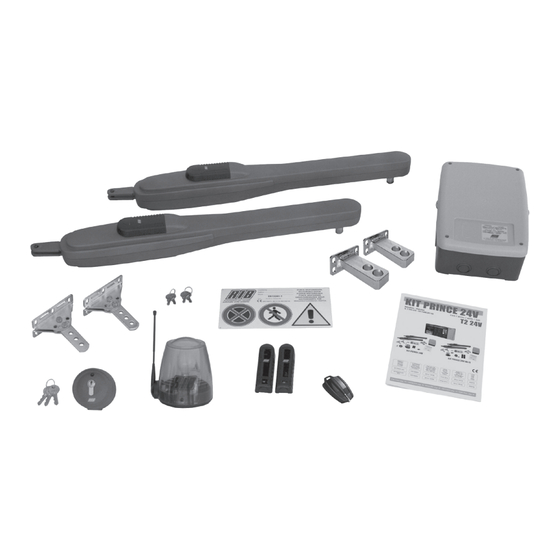

KIT PRINCE 24V
Brevettato - Patented
N. 1 503 019 - US 7,000,353 B2
Operatore
Alimentazione
Operateur
Operator
Power Supply
Torantrieb
Stromspannung
Operador
KIT PRINCE 24V
230V 50/60Hz
KIT PRINCE 24V Wi-Fi
ITALIANO pag. 05 / FRANÇAIS pag. 16 / ENGLISH page 27 / DEUTSCH pag. 37 / ESPAÑOL pag. 48
KIT PRINCE 24V
KIT PRINCE 24V Wi-Fi
Peso max anta
Alimentation
Poids maxi battant
Max leaf weight
Max. Torgewicht
Alimentacion
Peso max hoja
250 kg / 550 lbs
con / avec / with / mit
T2 PRINCE 24V
Spinta
Poussée
Thrust
Schubkraft
Empuje
100 kg / 220 lbs
1
Spinta max
Codice
Poussée maxi
Max thrust
Max Schubkraft
Empuje max.
Codigo
AD00732
140 kg / 309 lbs
AD00734
Code
Code
Code
Tabla de contenido
Solución de problemas
Manuales relacionados para RIB KIT PRINCE Serie
Resumen de contenidos para RIB KIT PRINCE Serie
- Página 1 KIT PRINCE 24V con / avec / with / mit Brevettato - Patented N. 1 503 019 - US 7,000,353 B2 T2 PRINCE 24V KIT PRINCE 24V KIT PRINCE 24V Wi-Fi Operatore Alimentazione Peso max anta Spinta Spinta max Codice Operateur Alimentation Poids maxi battant...
- Página 4 (por ejemplo instalándolo dentro de un panel cerrado a llave). 2° - Para la sección y el tipo de los cables, RIB aconseja utilizar cables de tipo H05RN-F con sección mínima de 1,5 mm 2 e igualmente atenerse a la norma IEC 364 y a las normas de instalación del propio país.
-
Página 48: Sdisposiciòn De La Instalaciòn
DISPOSICIÒN DE LA INSTALACIÒN CARACTERÍSTICAS TÉCNICAS PRINCE es un operador capaz de desplazar cancelas con batientes de hojas largas hasta 3 m y pesadas hasta 250 kg (Fig. 1). PRINCE ha sido concebido para trabajar sin finales de carrera eléctricos, sino sólo mecánicos. -
Página 49: Instalación Prince
INSTALACIÓN PRINCE CONTROLES DE LA PRE-INSTALACIÓN La puerta de batiente debe fijarse sólidamente a las bisagras de las columnas y no debe balancearse durante el movimiento. Antes de proceder a la instalación de PRINCE, es prudente verificar todos los espacios necesarios para emplazarlo. - Página 50 Cumplir con la medida y asegurarse de que el operador esté en posición horizontal Enganche columna Medidas a respetar para una instalación correcta Min.÷Max Enganche cancela 13,5 S2-X S2-Y 13,5 13,5 S3-X S3-Y S3-X 90° S3-X 1÷3 19,5 S3-X 21,5 S1-Z S1-Z En el caso de que el pilar fuera demasiado ancho y no fuese posible...
-
Página 51: Ajuste De Los Finales De Corrida Mecánicos
SEGURO MECÁNICO - OPTIONAL Seguro mecánico opcional para detener el cierre en el caso de que la cancela no esté provisto de una seguro de tierra. AJUSTE DE LOS FINALES DE CORRIDA MECÁNICOS Para posicionar los seguros se debe actuar según el esquema (Fig. 11). Para obtener la abertura deseada es suficiente mover el seguro (A) y boquearlo serrando la vite da 8mA con la llave fija n°... - Página 52 T2 PRINCE 24V cód. AC02029 T2 PRINCE 24V-CRX cód. AC02030 24Vdc 0,8A ± 15% para ACCESSORIOS INTERMITENTE 24Vdc 0,8A ± 15% para AUTOTEST COSTAS 24Vdc 20W PEATONAL CERRADURA PASSO PASSO ALIMENTACION ELÉCTRICA 230Vac 50Hz FOTOCÉLULAS FUSIBLE COMÚN T 2 A COSTAS TRANSFORMADOR R=2,2K 1/4W...
- Página 53 REMOVIDO EL SISTEMA DE RADIO NO FUNCIONA! SW RADIO RADIO Módulo radio incorporado (modelo CRX), o conector para radio receptor RIB con engranaje con alimentación de 24Vdc BATTERY Conector para tarjeta para la recarga de batería de 24Vdc CHARGER (cód. ACG4648)
-
Página 54: Regulaciones
REGULACIONES NOTA: Durante este control el stop, las fotocélulas y las costas no están activas. D - PROGRAMACIÓN DE LOS TIEMPOS PARA 2 MOTORES (#) CON SENSOR DE ATENCIÓN: PONER EL DIP 3 EN ON, SOLO DESPUÉS DE HABER TERMINADO TODAS LAS PROGRAMACIÓNES. -
Página 55: Funcionamiento Por Tiempo (Dip 7 Off)
FUNCIONAMIENTO POR TIEMPO (DIP 7 OFF) 4 - Vuelva a colocar el DIP 1 en posición OFF y el DIP2 en OFF 5 - Final del procedimiento. ATENCIÓN: PARA GESTIONAR UN SOLO MOTOR, EL DIP 13 DEBE ESTAR COLOCADO EN POSICIÓN ON. F - PROGRAMACIÓN DE LOS CÓDIGOS DE RADIO DE APERTURA PEATONAL 1 - La cancela debe estar completamente cerrada. -
Página 56: Funcionamiento De Los Accesorios De Seguridad
24Vdc Cont. soporte a los contactos A- para proteger las fotocelulas contas las interferencias. La Función Reloj es útil durante las horas pico, cuando el tráfico vehicular es lento (por Poner atención a no causar cortos circuitos cuando las ej. entrada/salida de trabajadores, emergencias en zonas residenciales o zonas de aparcamientos y, temporalmente, por mudanzas). -
Página 57: Resolución De Problemas
El estado de alarma será visualizado por el intermitente que permanecerá activo durante primer comando recibido serà el de cierre. El cierre de las dos hojas se hará con el desfase 1 minuto. Durante este tiempo es posible restablecer el funcionamiento de la cancela total entre las dos hoja, y por lo tanto, primero serà... - Página 58 DEFECTO SOLUCIÓN Después de haber efectuado varias conexiones y haber dado tensión, Verifique la integridad de los fusibles F1, FUSE 1 todos los led están apagados. En caso de fusible interrumpido, utilice únicamente uno de valor adecuado. F1 T 2A FUSIBLE DE PROTECCIÓN TRANSFORMADOR (externo a la tarjeta T2 PRINCE 24V) FUSE 1 8A FUSIBLE DE PROTECCIÓN DE MOTORES El motor abre y cierra, pero no tiene fuerza y se mueve lentamente.
- Página 59 KIT PRINCE 24V ACG1083 CCA1263 BA01046 CME5235 CAL1158 CRS6204R CCA1351 CPL1163 DRL10X30I CME2125 CPL1164 CTC1269 DTE10X20I CTC1116 BA01076 CME9056 CVA1176 CTC1253 CPL1165 DAC4X14 CMO1286 DTM10X40I CME6085 CPL1127 DRD4 DTB55X40 DRL10X20I DDD10MAI ACG8088 CAL1157 CPL1167 DAC29X95 CEL1457 Codice Denominazione Particolare CME9056 Vite s/fine DAC4x14 Vite aut.TC.CR.
- Página 60 Dichiarazione di incorporazione per le quasi-macchine - Direttiva Macchine 2006/42/CE, Allegato II., B Déclaration d’incorporation pour les quasi-machines - Directive Machines 2006/42/CE, Annexe II, B Declaration of incorporation for partly completed machinery - Machinery Directive 2006/42/EC, Annex II., B Einbauerklärung für unvollständige Maschinen - Maschinenrichtlinie 2006/42/EG, Anhang II, B Declaración de incorporación de una cuasi máquina - Directiva de Máquinas 2006/42/CE, Anexo II, B R.I.B.
