poniżej komory ssącej, prowadząc do zakleszczenia tulei prowadzących i do przegrzania silnika. W trakcie opuszczania pompy w studni,
sprawdzić długość przewodu rurowego, upewniając się, że zespół jest zainstalowany na odpowiedniej głębokości. Ostateczne mocowanie należy
wykonać poprzez zgrzanie i przymocowanie śrubami głowicy studni z ostatnim odcinkiem przewodu rurowego. Jeżeli kolumna składa się z
gwintowanych przewodów rurowych, należy je dokręcić do oporu i w miarę możliwości, zablokować, unikając odkręcenia wskutek pracy zespołu.
7.

INSTALACJA ELEKTRYCZNA

UWAGA! PRZESTRZEGAĆ ZASAD BEZPIECZEŃSTWA!!
Instalacja elektryczna musi być wykonana przez wyspecjalizowanego i
upoważnionego elektryka, który ponosi odpowiedzialność za wykonaną
pracę.
Przestrzegać skrupulatnie instrukcji producenta silnika i urządzeń
elektrycznych.
NALEŻY ZAPEWNIĆ PRAWIDŁOWE I BEZPIECZNE UZIEMIENIE
SYSTEMU!
Przed wykonaniem prac na częściach elektrycznych lub mechanicznych
systemu, odciąć napięcie sieciowe i upewnić się, że nie może być ono
przypadkowo włączone.
- W górnej części silnika zaleca się zainstalowanie zabezpieczenia silnika
przed nadmiernym spadkiem napięcia i przeciążeniem.
-
W zakresie wymaganych wartości, zapoznać się z wartością prądu wskazaną na tabliczce znamionowej silnika.
- Zaleca się pozostawienie 2-3 metrów kabla celem umożliwienia ewentualnej przeróbki połączenia.
7.1 Podłączenie kabla zasilania
Kabel należy wybrać w oparciu o natężenie wyrażone w amperach (wskazane na tabliczce znamionowej silnika). Jeśli kabel nie jest dostarczony
przez producenta, musi on spełniać następujące wymogi:
a) Odpowiedni przekrój zalecany przez producenta w zależności od wymaganej mocy, długości i systemu do uruchamiania silnika.
b) Dostawca musi zagwarantować możliwość jego wykorzystania w wodzie przy 600 V.
c) Połączenie kabla silnika należy wykonać bardzo starannie.
d) Na kablu nie mogą występować przerwy, ani głębokie przetarcia.
W razie konieczności połączenia równoległego dwóch kabli, zwrócić szczególną uwagę na podłączenie kabli o tym samym kolorze.
7.2 Sprzęt elektryczny
Silnik należy podłączyć za pomocą kabla zasilania do tablicy sterowania, na której znajdują się urządzenia niezbędne do sterowania i ochrony. Z
uwagi na fakt, ze wszelkiego rodzaju usterki natury elektrycznej lub mechanicznej przekładają się na uszkodzenie uzwojenia silnika, należy
zapewnić sprawność i skuteczność urządzeń sterowania i ochrony. Wszelkiego rodzaju rozwiązania mające na celu uzyskanie oszczędności,
mogą przełożyć się na uciążliwe awarie. Zaleca się zapewnienie skutecznego uziemienia tablicy sterowania.

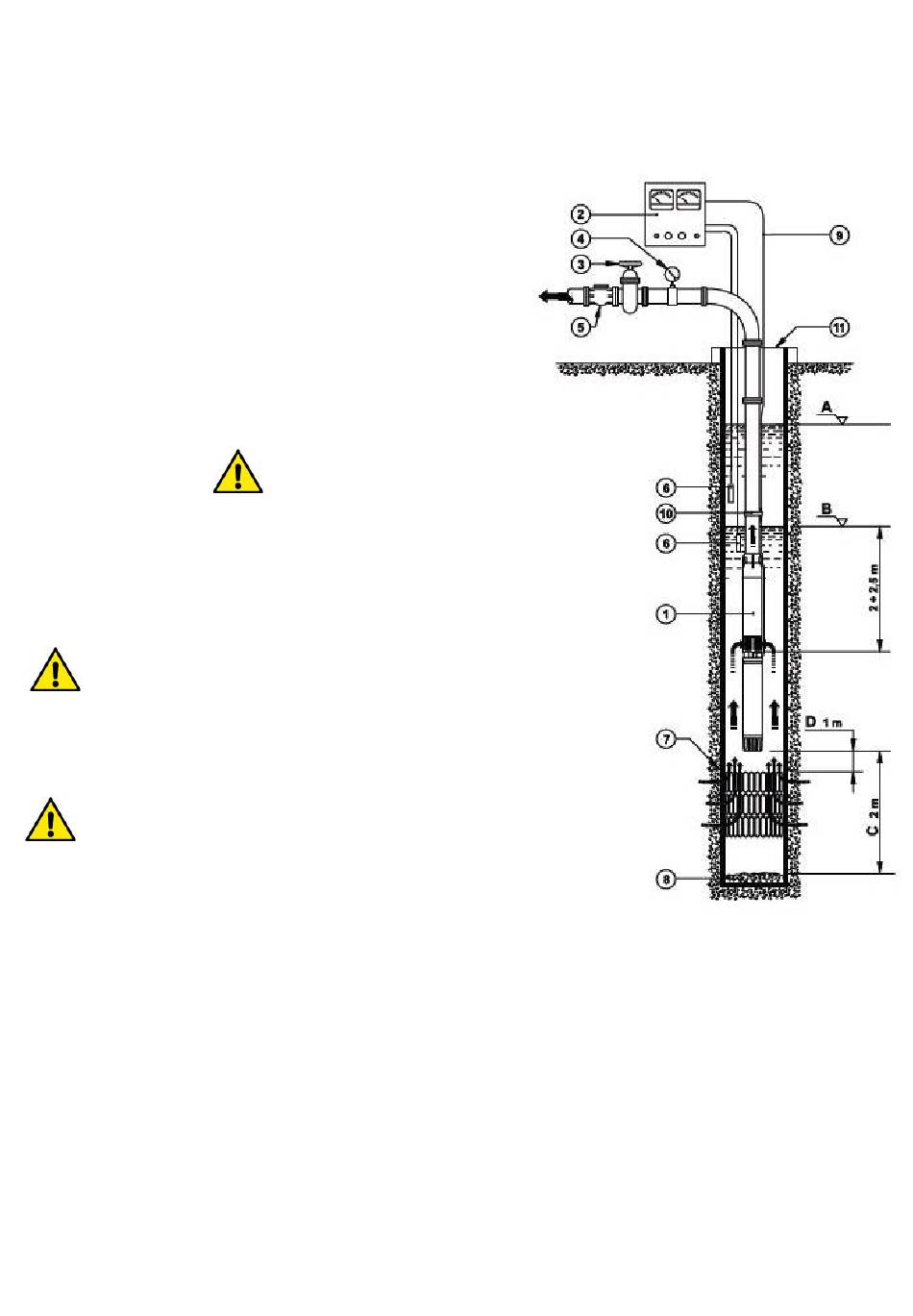

1 - Elektropompa zanurzeniowa
2 - Tablica elektryczna
3 - Zawór zasuwowy regulujący
natężenie przepływu
4 - Manometr
5 - Zawór zwrotny
6 - Czujniki kontroli poziomu
7 - Filtr studzienki
8 - Dno studzienki
9 - Kabel zasilający
10 - Opaski mocujące kable
11 - Przykrywa studzienki
A - Poziom statyczny
B - Poziom dynamiczny
C - Odległość od dna studzienki
D - Odległość od kratki filtrującej
Aby uniknąć uszkodzenia kabla, w kołnierzach muszą
znajdować się żłobienia na jego ułożenie.
W trakcie montażu należy pamiętać o zastosowaniu kołnierza
podtrzymującego przymocowanego do przewodu rurowego, gdyż
usterka wciągnika lub łańcucha może spowodować wpadnięcie pompy
do studni.
POLSKI
95
RYSUNEK 8
