- przy pomocy odpowiedniego i sprawnego oprzyrządowania (dźwig ruchomy, wciągnik, kozioł,...) podnieść pompę w perfekcyjnie
pionowej pozycji ponad silnik i obniżyć pomału tak, aby wał silnika swobodnie został wprowadzony do gniazda tulei silnika (Rys. 3,
str.1). W tej fazie należy wyjątkowo uważać na ręce.
- nakierować połączenie utrzymując ręce na zewnątrz pompy, w odpowiedniej odległości od kołnierzy złącznych;
- upewnić się, aby kable elektryczne silnika odpowiadały gniazdom pompy z silnikami dostarczonymi z wystającym rowkiem wału, i aby
ułatwić wprowadzenie i zapewnić ochronę przed zużyciem spowodowanym ewentualnymi cząstkami piasku, zaleca się nałożyć warstwę
smaru nieszkodliwego i odpornego na wodę w rowkach tulei złącznej;
- dokręcić ukośnie śruby mocujące, możliwie kluczem dynanometrycznym (Rys.4, str.1), zachowując następujące wartości):
- ułożyć kable zasilające wzdłuż zewnętrznej części pompy i zakryć je odpowiednią pokrywą zabezpieczającą. (Rys. 5, str. 1).
Jeżeli połączony zespół przewyższa długości „L" wskazaną w tabeli 1, w celu ustawienia go w poziomie lub podniesienia do
pozycji pionowej należy zadbać o podporę pomocniczą, aby nie dopuścić do wywołania uszkodzeń, które mogą wynikać z
naprężenia przy zginaniu (Rys. 6, str. 1).
Tabela 1

6. INSTALACJA

RYSUNEK 7
Silnik
4"
6"
8"
10"
12"
Ø grupa
6"
8"
10"-12"-14"

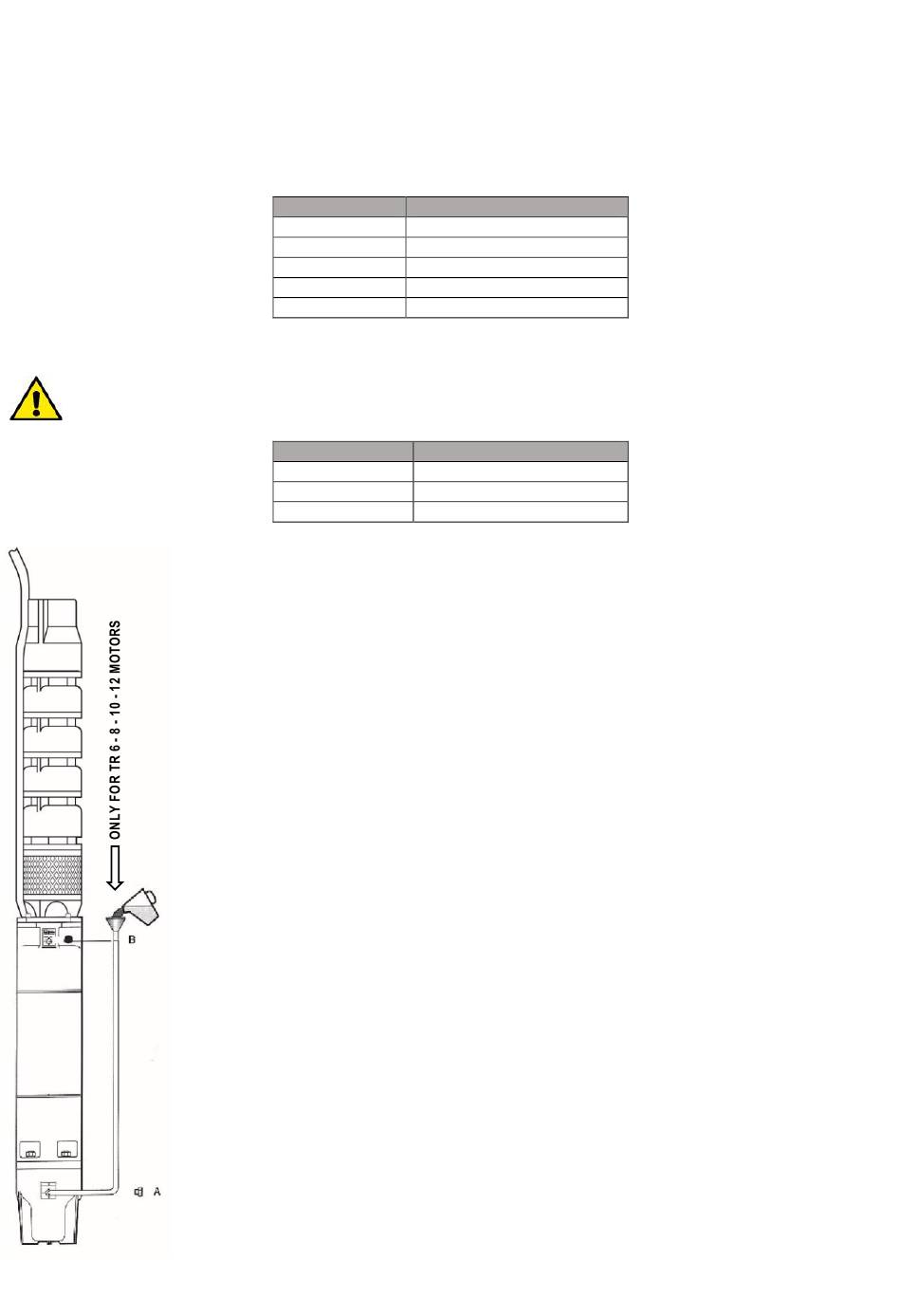

Zasady przemieszczania pompy elektrycznej opisano w par. 4.2. Studnię należy oczyścić z piasku, przeprowadzając
standardową procedurę przewidzianą dla urządzeń wiertniczych. Ustawić zespół pompowania nad otwartą studnią,
połączyć z hakiem podnośnika i przeprowadzić procedurę napełniania silnika, postępując zgodnie z poniższymi
zasadami:
a) Ustawić silnik w pozycji pionowej.
b) Odkręcić korek wlewu "A" i wkręcić w jego miejsce złączkę z tulejką i lejkiem silnika.
c) Odkręcić korek zaworu odpowietrzającego "B", umożliwiając wypuszczenie ewentualnie nagromadzonego w silniku
powietrza.
d) Trzymając lejek na poziomie wyższym niż wysokość zaworu odpowietrzającego, wlewać czystą wodę aż do
momentu, gdy znajdująca się w silniku mieszanka zacznie wylewać się z zaworu.
e) Przerwać wlewanie wody, ponownie wkręcić korek zaworu "B", wyjąć złączkę i wkręcić korek "A".
Pompa elektryczna nie może pracować na sucho, gdyż jej łożyska są smarowane tłoczoną cieczą. Aby uniknąć
poważnych usterek, działanie na sucho – nawet chwilowe - jest kategorycznie zabronione. Pompa elektryczna nie
może opierać się na dnie studni, gdyż spowodowałoby to przedostanie się piasku do silnika, ograniczając chłodzenie
i w konsekwencji, prowadząc do przepalenia uzwojenia. Sprawdzić mocowanie kabli zasilania w przyłączach na
panelu kontrolnym. Upewnić się, że przekaźniki zabezpieczające przed wysoką temperaturą są odpowiednie pod
względem pochłaniania wskazanego na tabliczce. Przed obniżeniem zespołu, odłączyć zespół od sieci.
Zaleca się przymocowanie dalszej części kabla, zapobiegając jego wpadnięciu do studni. Następnie, opuścić pompę
elektryczną z użyciem klamer wsporczych używanych zamiennie na przewodzie rurowym.
Należy postępować w następujący sposób:
a) Podłączyć pierwszy odcinek przewodu rurowego do otworu wylotowego pompy po uprzednim przymocowaniu
klamry wsporczej w dwóch punktach na drugim końcu przewodu rurowego. W przypadku instalacji z użyciem rur
gwintowanych, założyć na górną końcówkę gwintowaną tulejkę, zapobiegając przesuwom między przewodem
rurowym i klamrą.
b) Przesunąć całość za pomocą wciągnika i opuścić w studni aż do oparcia klamry na otworze studni.
c) Co 2-3 metry mocować kabel zasilania elektrycznego do przewodu rurowego za pomocą specjalnych zacisków.
Kable zasilania należy stabilnie przymocować do kolumny słupka celem zapobieżenia ich obniżania się pod wpływem
ciężaru. Tego typu obniżenie mogłoby spowodować odkształcenia i w konsekwencji, ocieranie się kabli o ścianki
studni, szczególnie w trakcie rozruchu i zatrzymywania pracy pompy.
d) Podłączyć drugi przewód rurowy przymocowany klamrą wsporczą, w górnej części.
e) Przytrzymać całość w uniesieniu za pomocą wciągnika, wyjąć pierwszą klamrę wsporczą i obniżyć zespół
zgodnie z opisem w punkcie "b".
f) Powtórzyć czynność aż do wymaganej głębokości, pamiętając, że zespół musi być zanurzony na odcinku co
najmniej 2 metrów pod poziomem dynamicznym, zgodnie z warunkami NPSH pomp. Unikać sytuacji, w których w
związku z porą roku lub natężeniem przepływu pompy większym niż studni, poziom wody obniży się osiągając poziom
POLSKI
Moment dokręcania
18Nm
60 Nm
140 Nm
200 Nm
140 Nm
Długość L max
3,3 m
3,5 m
4,0 m
