ELINSTALLATION

OBSERVERA! RESPEKTERA ALLTID
SÄKERHETSFÖRESKRIFTERNA!
Elinstallationen ska utföras av en specialiserad och auktoriserad elektriker
som kan ta allt ansvar för installationen.
Följ noggrant instruktionerna från tillverkaren av motorn och elutrustningen.
SYSTEMET SKA HA EN KORREKT OCH SÄKER JORDANSLUTNING!
Slå alltid från spänningen före ingrepp i systemets elektriska eller mekaniska
komponenter och säkerställ att det inte kan slås till igen av misstag.
- Det rekommenderas att montera ett motorskydd före motorn för att
skydda motorn mot överdrivet spänningsfall och överbelastningar.
- Följ de strömvärden som anges på motorns märkplåt för en korrekt
dimensionering av motorskyddet.
- Det rekommenderas att lämna kvar 2 - 3 meter extra kabel ifall anslutningen skulle behöva göras om.

7.1 Anslutning av elkabel

Kabeln ska väljas utifrån effektförbrukningen i ampere på motorns märkplåt. Kabeln ska uppfylla följande krav om den inte kommer från tillverkaren:
a) Lämpligt tvärsnitt enligt tillverkarens rekommendation utifrån den effekt som ska avges, längden och motorns startsystem.
b) Tillverkargaranti för användning med 600 V i vatten.
c) Anslutningen av motorkabeln ska utföras mycket noggrant.
d) Det får inte förekomma sprickor eller djupa avskavningar.
Var uppmärksam på kablarnas färg vid parallellkoppling av två kablar.

7.2 Elutrustning

Motorn ska anslutas till manöverpanelen med hjälp av elkabeln. Manöverpanelen ska vara utrustad med nödvändig styr- och skyddsutrustning.
Eftersom samtliga problem, både av elektrisk och mekanisk karaktär, alltid slutar med skador på motorlindningen är det absolut nödvändigt att
styr- och skyddsutrustningen är korrekt och effektiv. Alla försök att snåla in på detta område kan leda till svåra haverier.
Manöverpanelen ska jordas.

7.3 Elskydd

För all styrning:
med direktstart,
–
med stjärn-/triangelstart,
–
med statorstart,
–
med spartransformator,
–
erfordras:

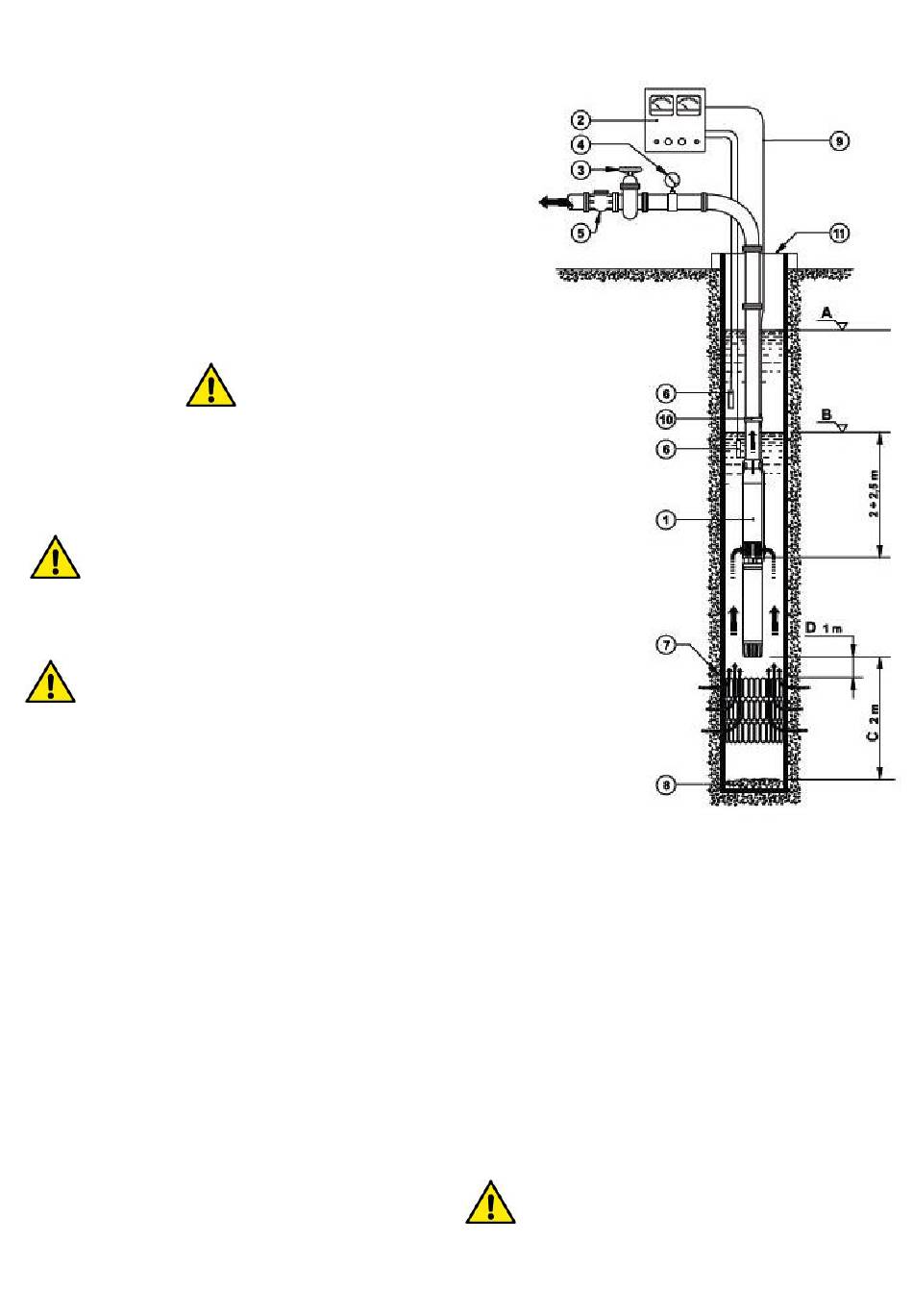

1 - Dränkbar elpump
2 - Manöverpanel
3 - Slussventil för reglering av vattenflöde
4 - Manometer
5 - Backventil
6 - Nivåsonder
7 – Brunnsfilter
8 - Brunnsbotten
9 - Elkabel
10 - Kabelklämmor
11 - Brunnslock
A - Statisk nivå
B - Dynamisk nivå
C - Avstånd från brunnsbotten
D - Avstånd från filtreringsgaller
Flänsarna ska vara försedda med spår för kabeln så att den
SVENSKA

7.4 Rotationsriktning

Innan motorn ansluts till pumpen ska motorns rotationsriktning
kontrolleras för att undvika skador på bärlagret.
Lokalisera och märk ut nätklämmorna L1 - L2 - L3 med hjälp
av en cyklisk fasdetektor, vars indikator roterar medurs, och
anslut dem till klämmorna L1 - L2 - L3 på styrutrustningen.
