- avec le matériel prévu et réglementaire (grue mobile, palan, chèvre,...) soulever la pompe en position parfaitement verticale au-dessus du
moteur en s'assurant que le diamètre de l'alésage du manchon d'accouplement de la pompe et ses cannelures ou sa rainure de clavette
correspondent bien à ceux du moteur (Fig. 3, page 1). Pendant toute cette opération, protéger les mains.
- Guider l'insertion en plaçant les mains sur l'extérieur de la pompe, bien loin des brides d'accouplement.
- L'introduction de l'arbre dans le manchon d'accouplement de la pompe sera facilitée en appliquant un voile de graisse non polluante sur
l'arbre ou dans l'alésage du manchon. De plus, la présence de ce voile de graisse évitera l'usure pouvant être provoquée par la présence
de grains de sable;
- visser les boulons de fixation diagonalement et si possible en utilisant une clé dynamométrique (Fig. 4, page 1) réglée aux valeurs suivantes:
- placer les câbles électriques d'alimentation le long de la partie extérieure de la pompe et les recouvrir avec la protection fournie à cet effet.
(Fig. 5, page 1).
Si le groupe, après assemblage, dépasse les longueurs indiquées sur la table n° 1, il est indispensable d'utiliser un support
auxiliaire pour procéder à ses déplacements horizontaux ou pour le soulever en position verticale afin d'éviter les dommages
pouvant résulter d'une contrainte de flexion excessive (Fig. 6, page 1).
Tableau 1

6. INSTALLATION

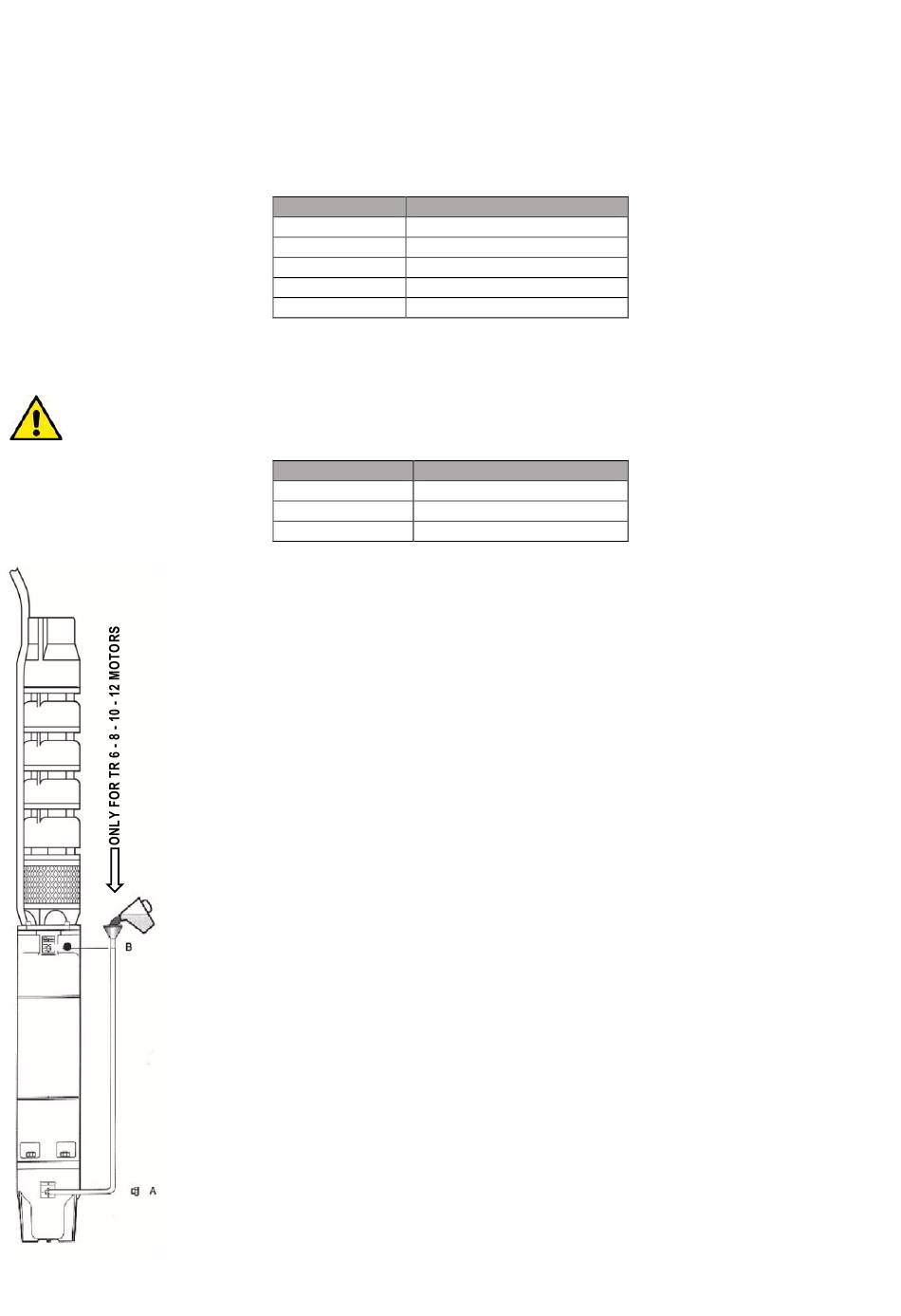

FIGURE 7
Pour le positionnement de l'électropompe sur l'installation suivre les indications du par.4.2. Le forage doit être libéré
du sable suivant la procédure adoptée normalement par les puisatiers. Placer I'unité de pompage au-dessus du forage
ouvert, la fixer au crochet de l'élévateur et remplir le moteur comme suit:
a) Placer le moteur en position verticale.
b) Dévisser le bouchon de remplissage « A » et visser à sa place le raccord muni de canule et entonnoir fournis avec
le moteur.
c) Dévisser le bouchon du purgeur « B » pour permettre la sortie de l'air éventuellement contenu dans le moteur.
d) En tenant l'entonnoir à une hauteur supérieure à celle du purgeur, verser de l'eau limpide jusqu'à ce que le mélange
contenu à l'intérieur du moteur commence à sortir du purgeur.
e) Interrompre alors le remplissage, reboucher le bouchon du purgeur « B », retirer le raccord et revisser le bouchon
« A ».
L'électropompe ne doit pas fonctionner sans le liquide dans la mesure où les roulements de la pompe sont lubrifiés
par le liquide pompé. Le fonctionnement à sec est absolument interdit, même pour une très courte période, pour éviter
de graves dommages. L'électropompe ne doit pas appuyer sur le fond du forage parce que le sable entourerait le
moteur en compromettant le refroidissement, ce qui ferait griller les bobinages. Contrôler le serrage des connexions
des câbles d'alimentation sur le panneau de commande et vérifier que les relais de protection thermique sont calibrés
suivant l'absorption indiquée sur la plaquette. Avant de descendre I'unité de pompage dans le forage, mettre le groupe
hors tension. Il est conseillé de fixer de manière opportune l'autre extrémité du câble pour éviter qu'il ne tombe dans
le forage. Descendre ensuite l'électropompe à l'aide des deux étriers d'appui à utiliser alternativement sur le tube.
Procéder de la façon suivante :
a) Raccorder la première section de tuyau à l'orifice d'évacuation de la pompe après avoir fixé un étrier d'appui
constitué de deux parties à l'autre extrémité du tube, en cas d'installation avec des tubes filetés, appliquer à l'extrémité
supérieure le manchon fileté afin d'éviter I'éventuel coulissement entre tube et étrier.
b) Déplacer le tout avec un palan et le descendre dans le forage en faisant en sorte que l'étrier soit en appui contre
I'ouverture du forage.
c) Tous les 2-3 mètres, fixer le câble électrique d'alimentation au tube montant à l'aide de colliers. Les câbles
d'alimentation doivent être solidement liés à la colonne montante pour éviter I'abaissement de ces derniers dû à leur
propre poids. Cet abaissement entraînerait des déformations portant les câbles à frotter contre les parois du forage y
compris de manière violente dans les phases de démarrage et d'arrêt de la pompe.
d) Raccorder le deuxième tuyau, couplé lui aussi avec un étrier de support sur son sommet.
e) Maintenir l'ensemble suspendu au palan, enlever le premier étrier de support et abaisser l'unité suivant les
indications du point « b ».
f) Répéter I'opération jusqu'à la profondeur désirée en tenant compte du fait que I'unité doit être immergée au moins
2 mètres sous le niveau dynamique et dans tous les cas à une profondeur suffisante pour satisfaire les conditions de
FRANÇAIS
Moteur Couple de serrage
4"
6"
8"
10"
12"
Ø groupe Longueur L max
6"
8"
10"-12"-14"
11
18Nm
60 Nm
140 Nm
200 Nm
140 Nm
3,3 m
3,5 m
4,0 m
