Opción tecnológica F01
Ajuste de la
configuración de
hardware
9-146
Como se ha mencionado anteriormente, el valor guía (KK817, KK820,
DF 832) y la señal de vida (K255, DF 170) se depositarán en el
PROFIBUS y también desde allí se leerán y se seguirán enlazando.
Para poder depositar y leer correctamente esos valores en el
PROFIBUS, se tiene que adaptar la configuración de hardware del
Step 7. El control GMC seguirá operándose como hasta ahora.
Para poder utilizar el control GMC se tiene que instalar GMC-Basic y
adaptar la propia configuración ayudándose del ejemplo P7MC1_EX.
Una buena ayuda es el archivo "Einstieg_mc_10.pdf" en el CD
DriveMonitor que se encuentra en la ruta:
Gmc\Getting_Started\Deutsch.
Hay que tener en cuenta que hay que registrar en DB 100 las
direcciones PKW y PZD para el eje correspondiente de acuerdo a la
configuración de hardware.

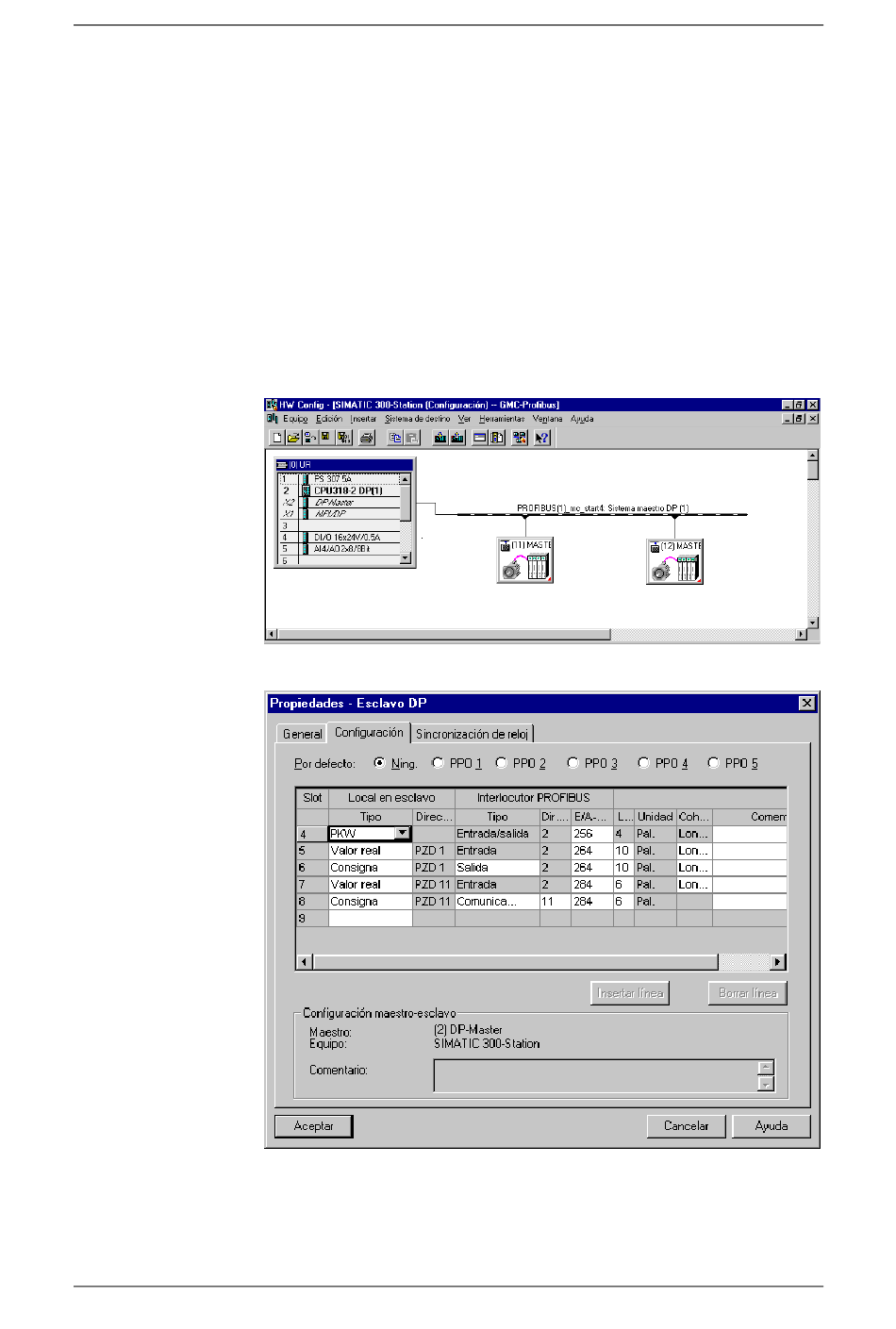

Figura 9-50 Configuración de hardware
Figura 9-51 Eje guía, dirección 11 CBP
