9. Desenganche ambas trabas de la flotación de la plataforma
tirando de la manija de la traba de flotación (A) alejándola
del módulo de flotación y empujando la manija de la traba
de flotación hacia abajo y hacia su posición (B)
(DESBLOQUEADA).
10. Coloque las ruedas estabilizadoras y las ruedas de
transporte (si están instaladas) en posición de
almacenamiento de la siguiente manera:
a. Apoye el peso de la rueda al levantarla levemente con
una mano y jale hacia arriba la manija (A) para liberar
el bloqueo.
b. Levante las ruedas a la altura deseada y conecte el
canal de soporte en la ranura (B) del soporte superior.
c. Empuje la manija (A) hacia abajo para bloquear.
215410
OPERACIÓN

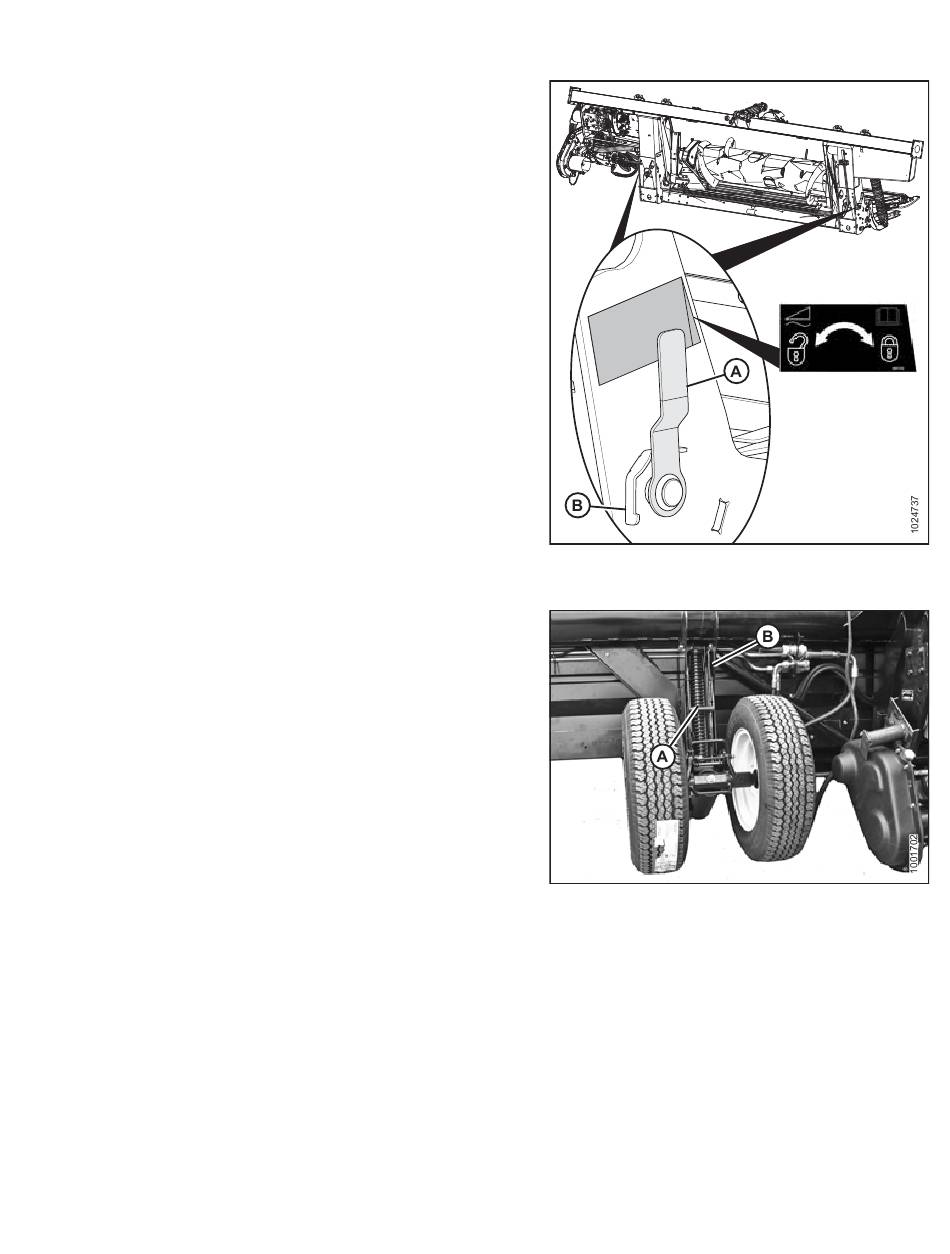

Figura 3.42: Traba de flotación de la plataforma en
posición de bloqueo
Figura 3.43: Rueda izquierda
