5. Seleccione la pestaña GRÁFICO (A). Aparece el gráfico
POSICIÓN VERTICAL DEL MOLINETE.
6. Baje el molinete para ver el voltaje alto (B). El voltaje debe
ser 4,1-4,5 V.
7. Levante el molinete para ver el voltaje bajo (C). El voltaje
debe ser 0,5-0,9 V.
8. Si la tensión está fuera de rango, consulte
ajuste del sensor de altura del molinete, página
Configuración de la altura de corte preconfigurada: Case IH7010/8010, cosechadoras series 120, 230,
240 y 250
ADVERTENCIA
Mantenga el área libre de personas, mascotas, etc. Mantenga a los niños alejados de la máquina. Camine alrededor de
la máquina para asegurarse de que nadie esté debajo, en o cerca de ella.
NOTA:
Es posible que se hayan producido cambios en los controles o las pantallas de la cosechadora desde que se publicó este
documento. Para obtener instrucciones, consulte el manual del operario de la cosechadora para conocer las
actualizaciones.
1. Asegúrese de que el indicador (A) esté en la posición 0 (B)
con la plataforma a 254-306 mm (10-14 pulg.) del suelo. De
lo contrario, se debe verificar el voltaje de salida del sensor
de flotación. Para obtener instrucciones, consulte el Paso
página 141.
NOTA:
Cuando la plataforma está en el suelo, el indicador debe
estar en la posición 1 (C) para presión baja sobre el suelo, y
en la posición 4 (D) para presión alta sobre el suelo. Las
condiciones del cultivo y del suelo determinan la cantidad
de flotación que debe usarse. La configuración ideal es la
más liviana posible, sin rebotes de la plataforma ni cultivo
faltante. La operación con configuraciones pesadas causa
un desgaste prematuro de las placas de desgaste de la
barra de corte.
215410
OPERACIÓN
Comprobación y
106.

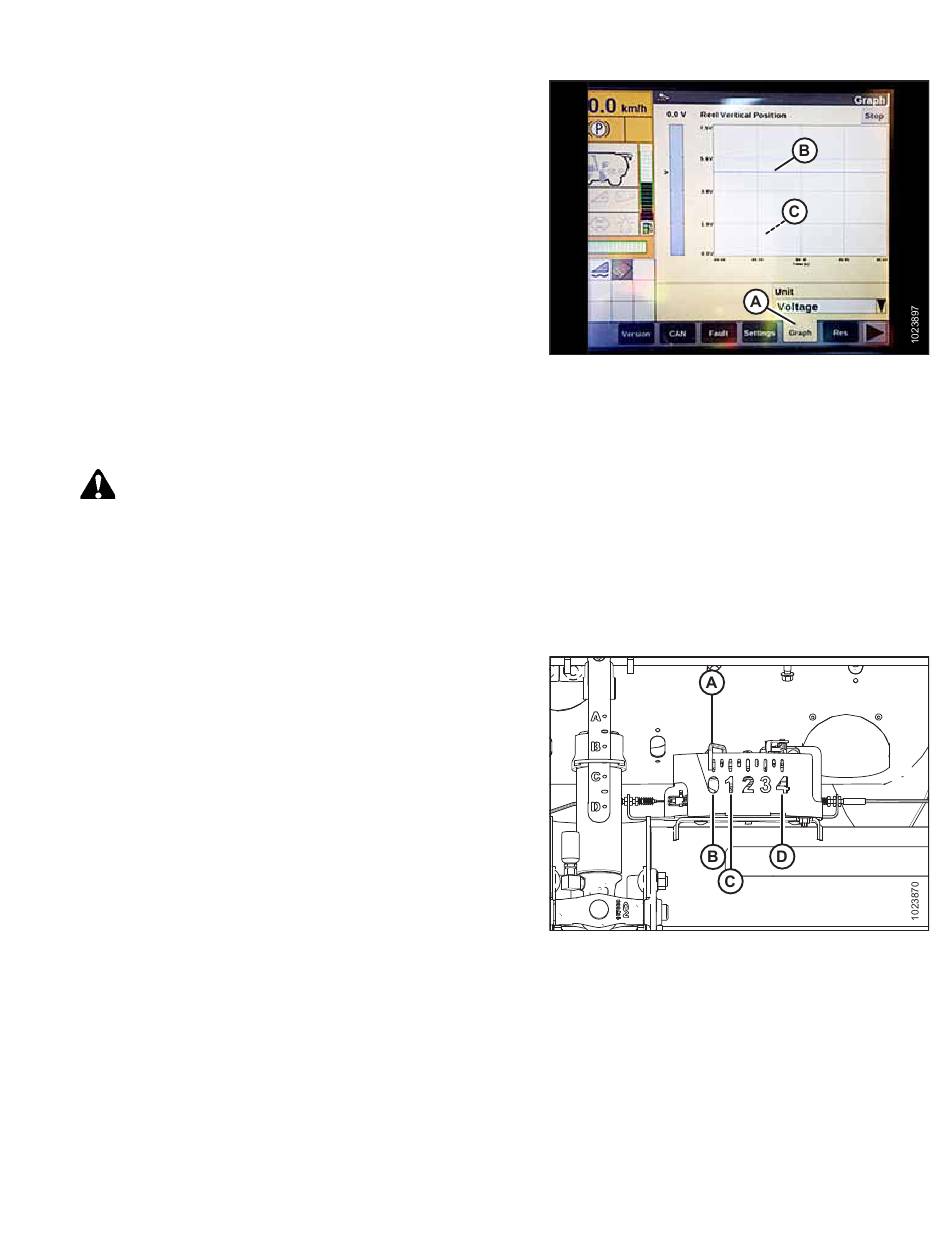

Figura 3.275: Pantalla de la cosechadora Case IH
5,
Figura 3.276: Caja del indicador de flotación
187
Revisión B
