Calibración Del Embocador - John Deere Serie S7 - MacDon FLEX-FLOAT TECHNOLOGY FlexDraper FD1 Serie Manual Del Operador

9. Seleccione la pestaña SENSOR (A) para ver los voltajes del
sensor. El voltaje del sensor de altura de la plataforma
central (B) debe estar entre 0,5 y 4,5 V, con al menos 3 V
de variación entre 0 y 4 en la caja del indicador de
flotación.
NOTA:
Si está instalado el kit opcional de AHHC de inclinación
lateral automática, los sensores de altura de la plataforma
izquierdo y derecho también deben estar en el mismo
rango de 0,5-4,5 V.
10. Si se necesita ajustar la tensión del sensor, consulte
de límites de tensión: sistema de un sensor, página
Calibración del embocador - John Deere serie S7
La calibración del alimentador debe realizarse antes de la calibración de la plataforma.
PELIGRO
Controle que no haya ningún transeúnte en el área.
NOTA:
Es posible que se hayan producido cambios en los controles o las pantallas de la cosechadora desde que se publicó este
documento. Para obtener instrucciones, consulte el manual del operario de la cosechadora para conocer las
actualizaciones.
NOTA:
Para obtener el mejor desempeño del sistema de control automático de altura de la plataforma (AHHC), realice la
calibración del suelo con la unión central en D. Cuando la calibración esté completa, ajuste la unión central al ángulo de la
plataforma deseado. Para obtener instrucciones, consulte
1. Asegúrese de que la unión central esté establecida en D..
2. Coloque la plataforma sobre los topes inferiores y desbloquee la flotación del módulo de flotación .
3. Ponga las alas en la posición de bloqueo.
215410
OPERACIÓN
Ajuste
145.

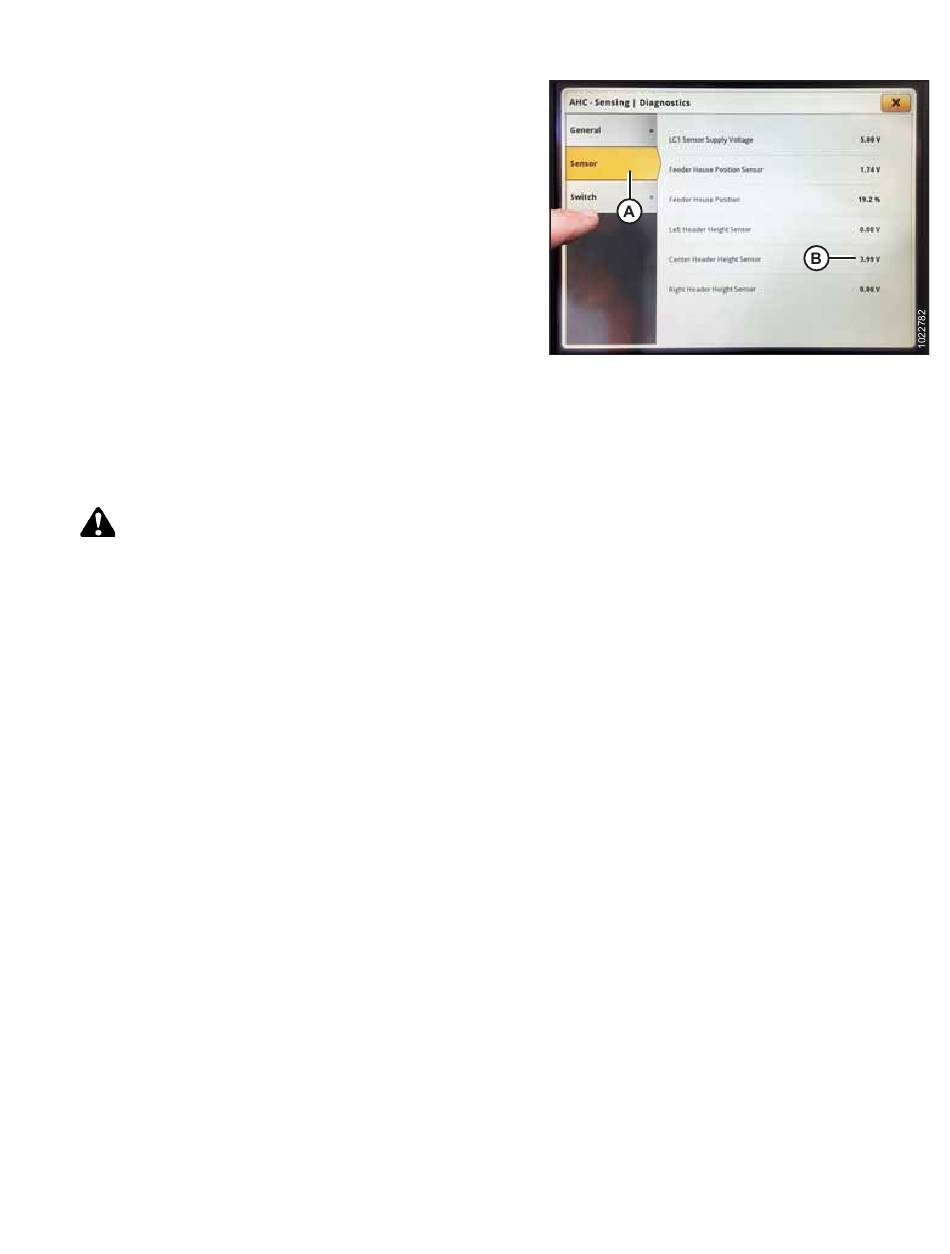

Figura 3.502: Pantalla John Deere S7 - Comprobación
de la tensión del sensor
3.7.5 Ángulo de la plataforma, página
293
91.
Revisión B
