4. Golpee la cuchilla según sea necesario para centrar la
sección de la cuchilla (A) entre los puntones (E).
5. Quite y conserve las tuercas (B).
6. Quite las barras (C) y levante la sección de la cuchilla (A) de
la barra de la cuchilla.
7. Quite la barra de empalme (D) si la sección de la cuchilla
está debajo de la barra.
8. Limpie la suciedad del dorso de la cuchilla, y coloque la
nueva sección de la cuchilla en el dorso de la cuchilla.
9. Vuelva a colocar las barras (C) o las barras de empalme (D)
e instale las tuercas (B).
NOTA:
Si reemplaza los tornillos, asegúrese de que estén
completamente insertados. NO use tuercas para introducir
los tornillos en la barra de la cuchilla.
10. Ajuste los tornillos a 9,5 Nm (7 libra pie).
5.8.2 Extracción de la cuchilla
PELIGRO
Para evitar lesiones corporales o la muerte por el arranque inesperado o la caída de una máquina elevada, siempre
detenga el motor y quite la llave antes de retirarse del asiento del operario, y siempre enganche las trabas de seguridad
antes de colocarse debajo de la máquina por cualquier motivo.
ADVERTENCIA
Quédese detrás de la cuchilla durante la remoción, a fin de reducir el riesgo de lesiones por los bordes filosos. Use
guantes gruesos cuando manipule la cuchilla.
1. Levante el molinete por completo.
2. Apague el motor y retire la llave del arranque.
3. Enganche las trabas de seguridad del molinete. Para obtener instrucciones, consulte
seguridad del molinete, página
215410
MANTENIMIENTO Y SERVICIO
35.
494

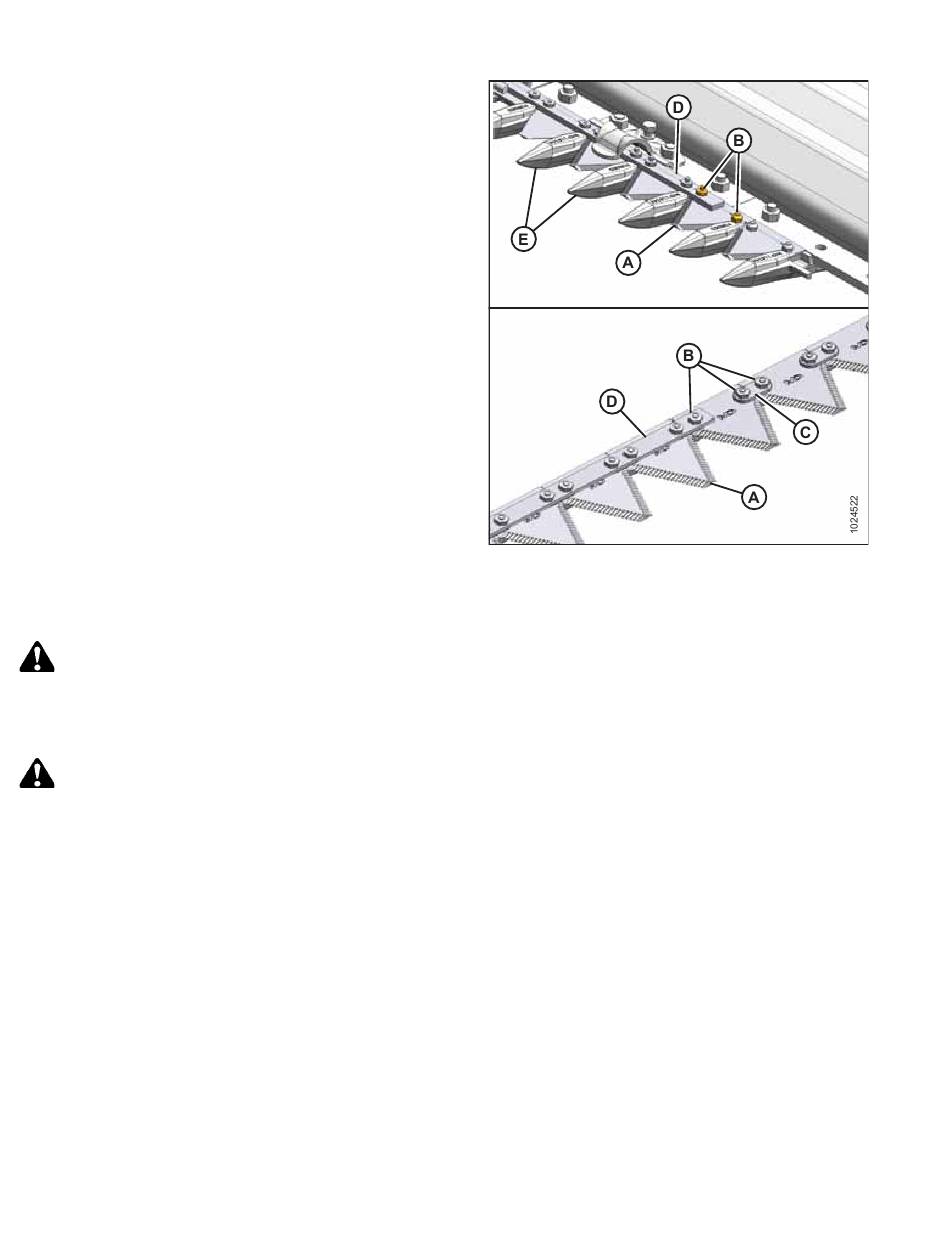

Figura 5.103: Barra de corte
Enganche de las trabas de
Revisión B
