8.1.5 Accesorios hidráulicos roscados con junta tórica - No ajustables
Los valores de torque se muestran en la siguiente tabla a continuación.
1. Inspeccione la junta tórica (A) y el asiento (B) para controlar
si hay suciedad o defectos evidentes.
2. Verifique que la junta tórica (A) NO esté en las roscas, y
ajústela si fuera necesario.
3. Aplique aceite de sistema hidráulico a la junta tórica.
4. Instale el accesorio (C) en el puerto hasta que el accesorio
esté ajustado a mano.
5. Ajuste el accesorio (C) de acuerdo con los valores en la
Tabla 8.8, página 650.
6. Verifique la condición final del accesorio.
Tabla 8.8 Accesorios hidráulicos roscados con junta tórica (ORB) - No ajustables
Tamaño del diámetro de
SAE
-2
-3
-4
-5
-6
-8
-10
-12
-14
-16
-20
-24
-32
72. Los valores del par de torsión indicados se basan en conexiones lubricadas como en el rearmado.
215410
REFERENCIA
Tamaño de la rosca
(pulgadas)
5/16-24
3/8-24
7/16-20
1/2-20
9/16-18
3/4-16
7/8-14
1 1/16–12
1 3/8–12
1 5/16–12
1 5/8–12
1 7/8–12
2 1/2–12
650

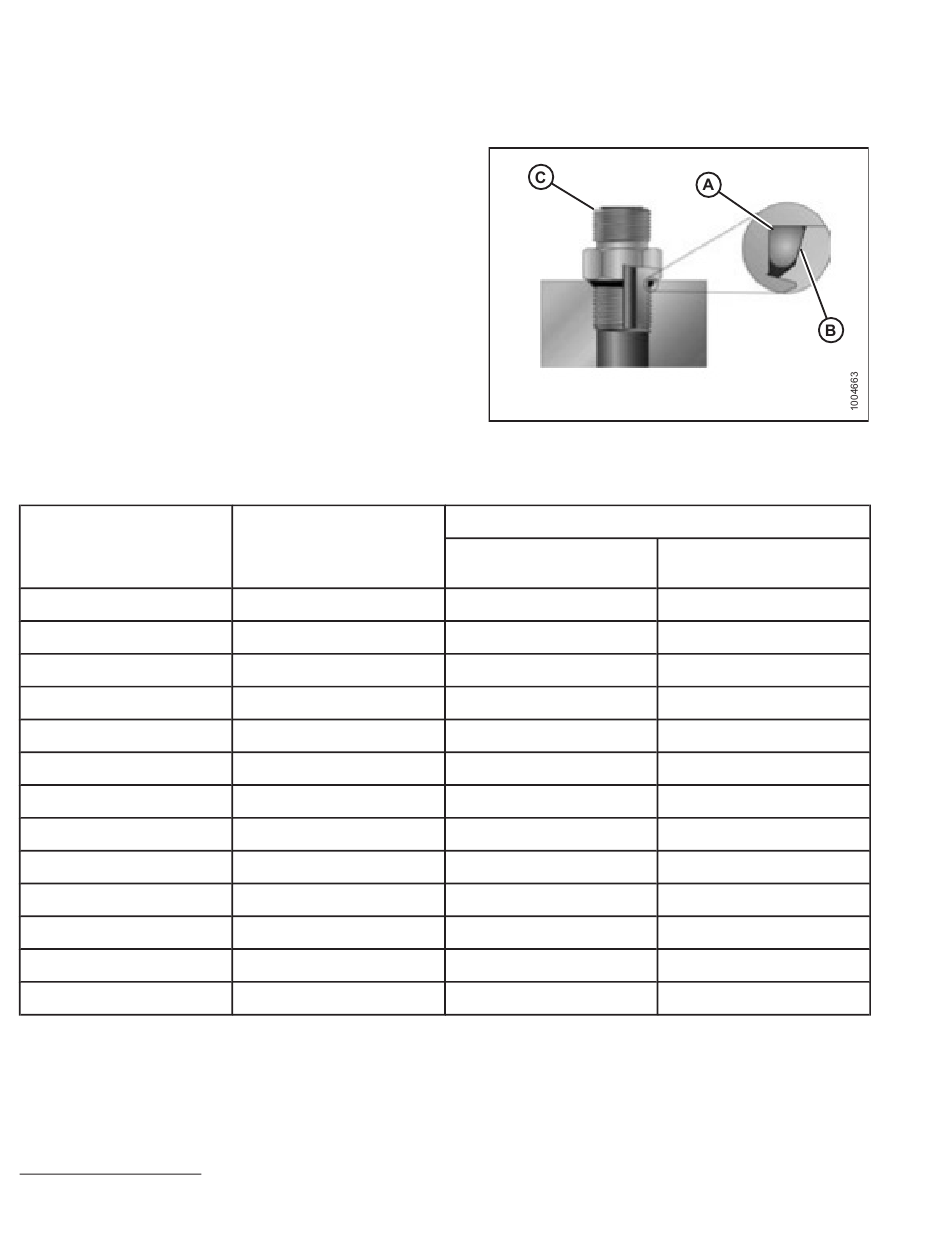

Figura 8.9: Accesorio hidráulico
Valor del par de torsión
Nm
6–7
12–13
19–21
21–33
26–29
46–50
75–82
120-132
153-168
176-193
221-243
270-298
332-365
72
libra-pie
(* libra-pulg.)
*53 a 62
*106 a 115
14–15
15–24
19–21
34–37
55–60
88-97
113-124
130-142
163-179
199-220
245-269
