MacDon FLEX-FLOAT TECHNOLOGY FlexDraper FD1 Serie Manual Del Operador página 544

10. Instale la nueva lona (A) sobre el rodillo de mando (B).
Asegúrese de que las guías de la lona entren en las ranuras
del rodillo de mando (C).
11. Estire la lona a lo largo de la parte inferior de la plataforma
de alimentación y sobre el rodillo tensor (D).
12. Conecte la junta de la lona con las correas del conector (B)
y asegure con tuercas y tornillos (A). Asegúrese de que las
cabezas de los tornillos estén orientadas hacia la parte
trasera de la plataforma, y ajuste solo hasta que el extremo
de los tornillos quede alineado con las tuercas.
13. Ajuste la tensión de la lona. Para obtener instrucciones,
consulte 5.10.2 Verificación y ajuste de la tensión de la lona
de alimentación, página
215410
MANTENIMIENTO Y SERVICIO
523.

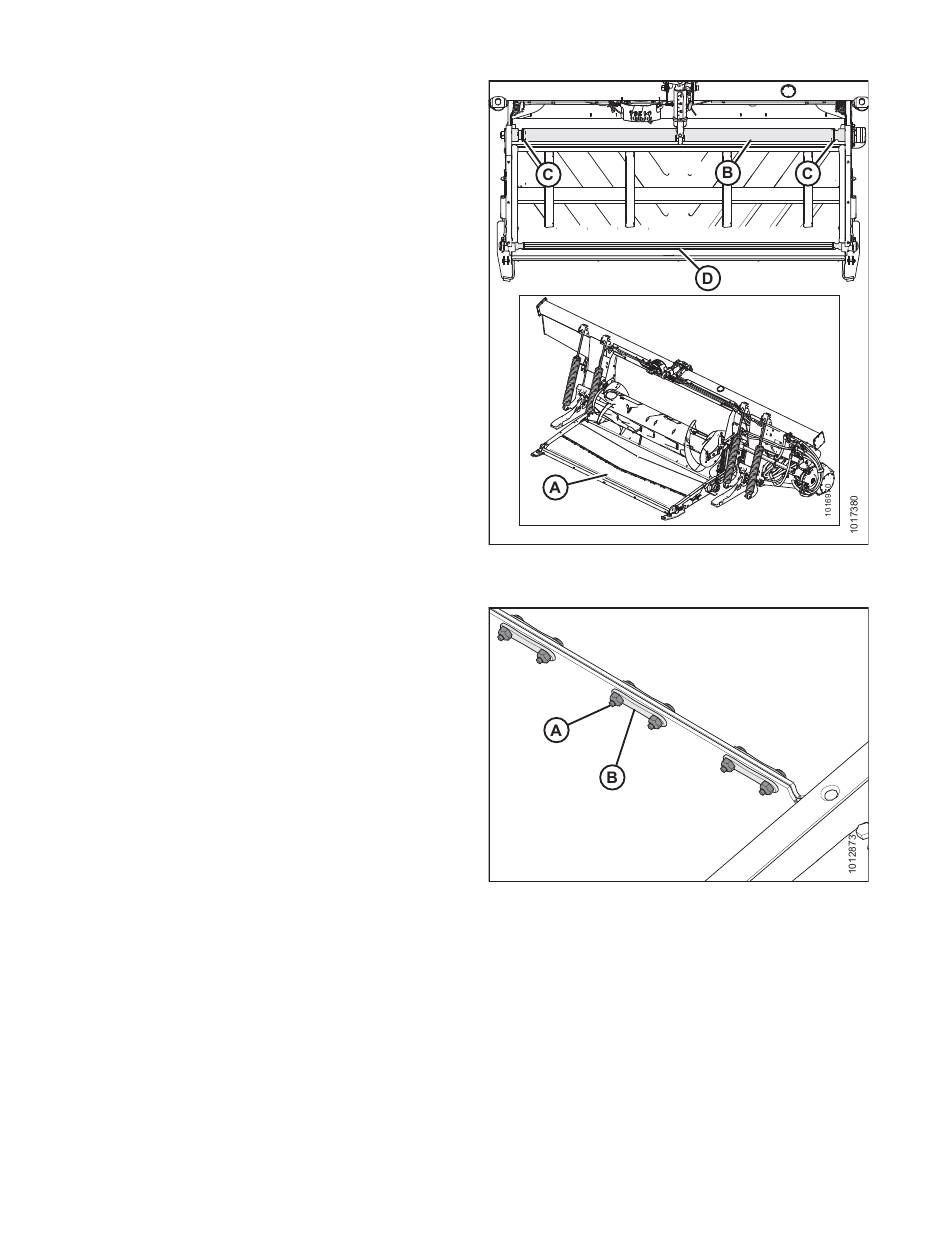

Figura 5.156: Lona de alimentación del módulo de
flotación
Figura 5.157: Correas del conector de lona
522
Revisión B
