Instalación de la polea de la caja de mando de la cuchilla
1. Asegúrese de que las ranuras y los calibres en la polea o
brazo del mando no tengan pintura, aceite, ni solvente.
2. Aplique dos bandas (A) de fijador de roscas de resistencia
media (Loctite ® 243 o equivalente) alrededor del eje como
se muestra a la derecha. Aplique una banda en el extremo
de la ranura y la segunda banda en el medio.
3. Presione la polea (B) contra el eje hasta que esté alineada
con el extremo del eje.
4. Asegure la polea (C) con un perno de cabeza hexagonal de
5/8 x 3 pulg. (A) y una tuerca de bloqueo NC de rosca
distorsionada (B). Ajuste el perno hasta 217 Nm
(160 libra pie).
Instalación de la caja de mando de la cuchilla
La caja de mando de cuchillas es un baño de aceite cerrado con un golpe de 76,2 mm (3 pulg.). Las cajas de mando de
cuchillas son accionadas por correa con un motor hidráulico y convierten el movimiento de rotación en el movimiento
recíproco de la cuchilla. Los sistemas de mando de cuchilla doble tienen dos cajas de mando de cuchillas, una en cada
extremo de la plataforma.
NOTA:
Si se quitó la polea de la caja de mando de la cuchilla, consulte
página 512.Si la polea NO se retiró, proceda al paso
215410
MANTENIMIENTO Y SERVICIO

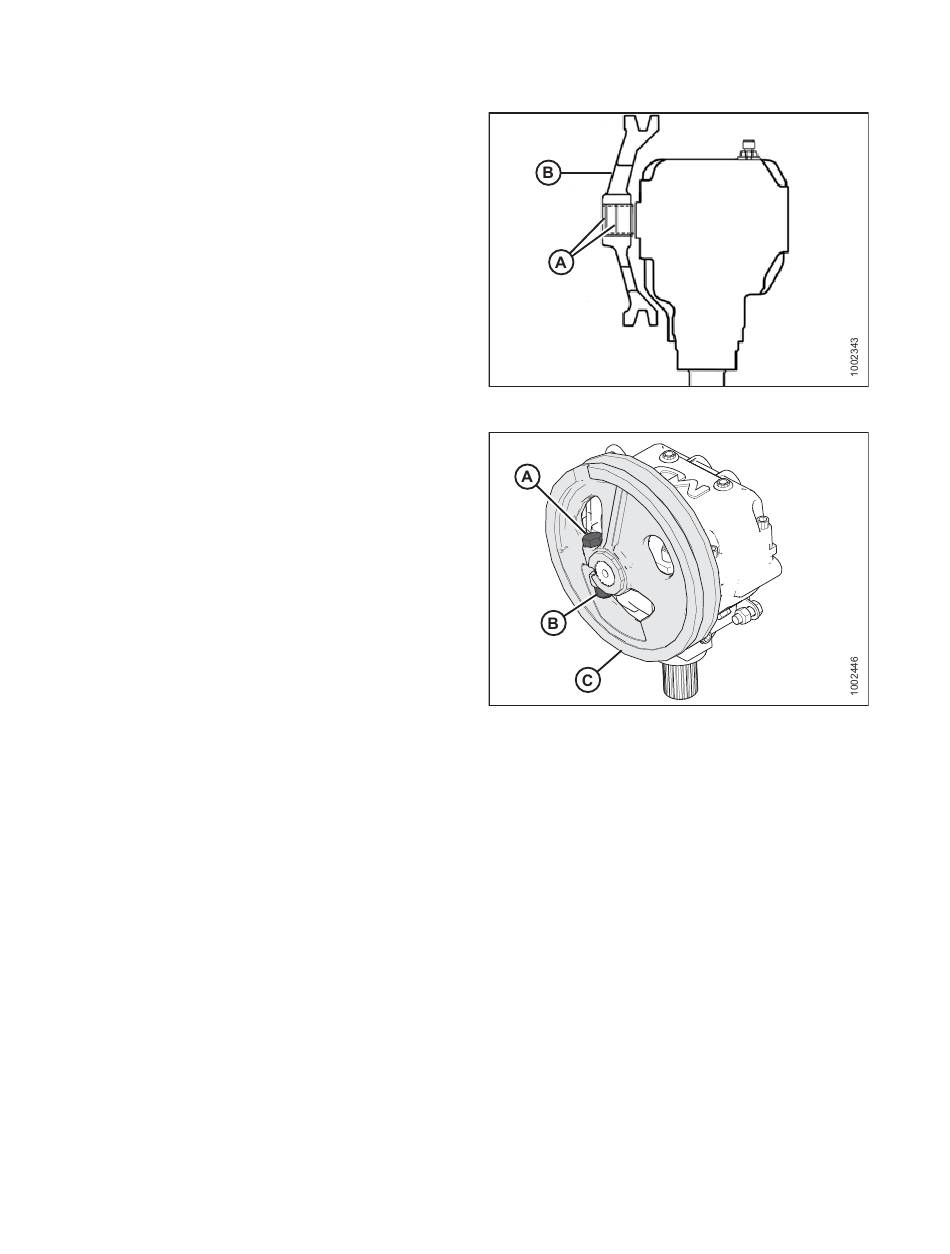

Figura 5.136: Caja de mando de la cuchilla
Figura 5.137: Polea y caja de mando de la cuchilla
Instalación de la polea de la caja de mando de la cuchilla,
1, página 513.
