7. Ajuste el ángulo de la plataforma al ángulo de trabajo
deseado con los controles del ángulo de la plataforma de la
máquina. Si el ángulo de la plataforma no es crítico,
colóquelo en posición media.
IMPORTANTE:
Si se opera continuamente la cosechadora con excesiva
compresión de los resortes (por ejemplo, con el indicador
de carga en un valor superior a 4 o una longitud de
compresión [A] menor de 295 mm [11 5/8 pulg.]) se puede
dañar el sistema de suspensión.
8. Use el control automático de altura de la plataforma
(AHHC) de la cosechadora para mantener automáticamente
la altura de corte. Para obtener instrucciones, consulte
Control automático de altura de la plataforma, página 136
y el manual del operario de la cosechadora para obtener
más información.
NOTA:
El sensor de altura del módulo de flotación FM100 se
conecta en la cabina al módulo de control de la plataforma
de la cosechadora.

Ajuste de la altura de las ruedas internas Contour Buddy

1. Sostenga el soporte del eje interno (A) y quite el anillo (B) y
el pin (C) para liberar la parte trasera del soporte del eje.
Conserve el anillo y el pin para volver a instalar.
215410
OPERACIÓN
3.8

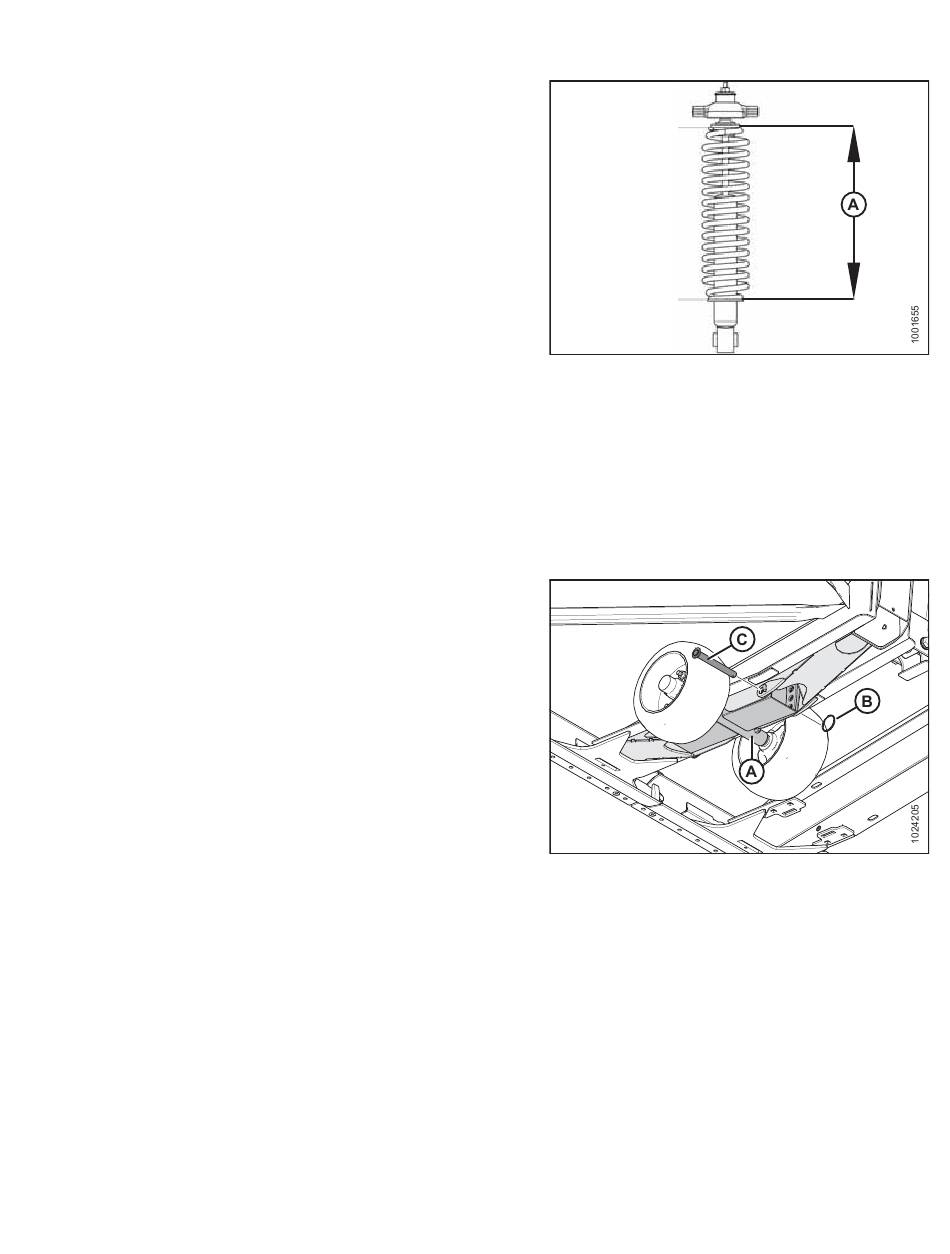

Figura 3.31: Compresión del resorte
Figura 3.32: Conjunto de ruedas internas y pata de la
plataforma izquierda: vista desde abajo, derecha del
lado opuesto
69
Revisión B
