ADVERTENCIA
Para evitar lesiones corporales o la muerte por el arranque inesperado de la máquina, siempre detenga el motor y quite
la llave antes de hacer ajustes en la máquina.

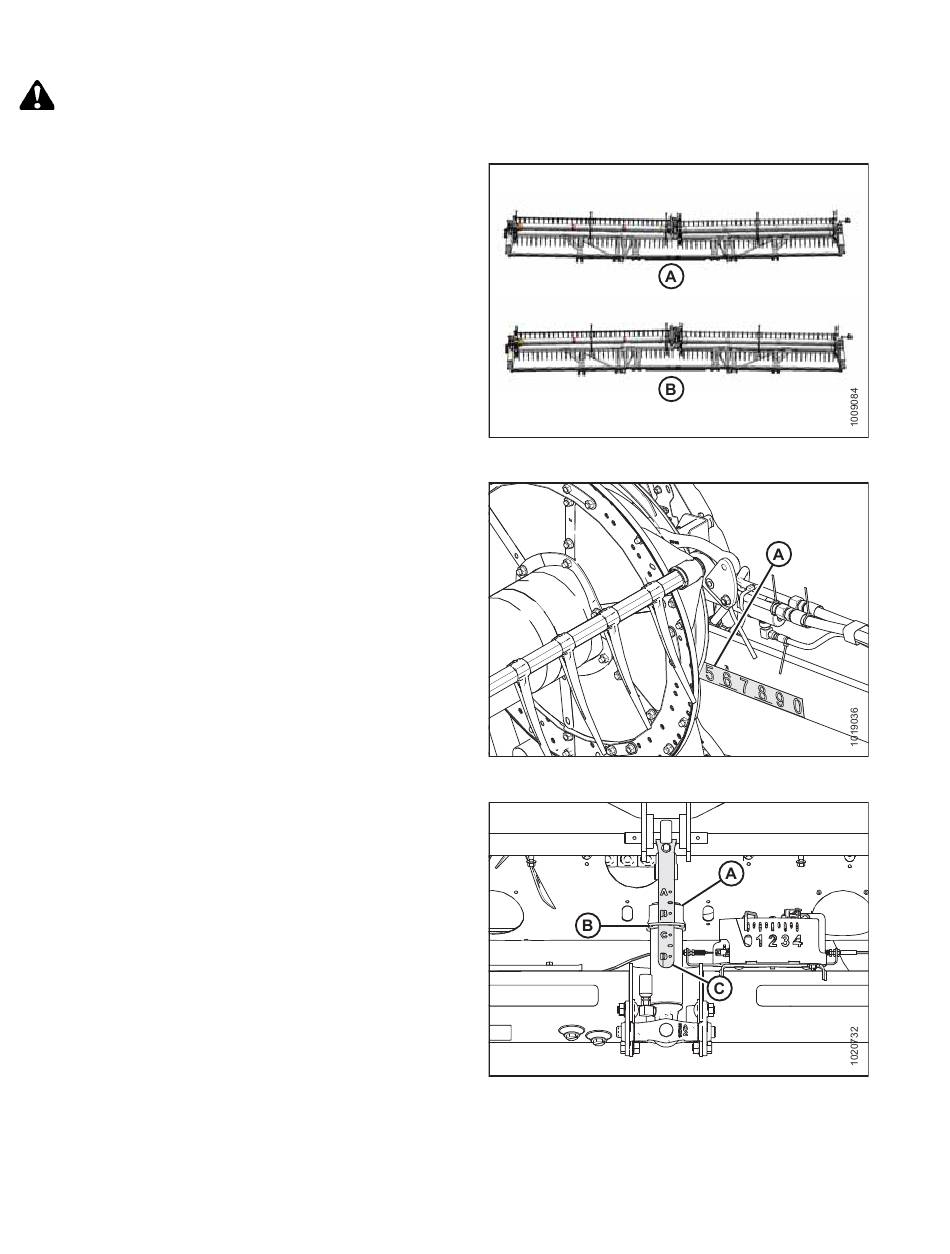

Si un ala de la plataforma tiene tendencia a estar en posición de
"sonrisa" (A) o de "cara triste" (B), el balance de alas podría
requerir un ajuste. Realice los siguientes pasos para revisar si las
alas están mal balanceadas y la cantidad de ajuste requerido.
Las alas de la plataforma se balancean cuando se necesita la
misma cantidad de fuerza para mover un ala hacia arriba o
hacia abajo.
1. Ajuste la posición de avance/retroceso del molinete entre 5
y 6 en la calcomanía del indicador de posición (A) ubicada
en el brazo derecho del molinete.
2. Baje el molinete completamente.
3. Ajuste la unión central (A) de modo que el indicador (B)
esté entre B y C en el indicador (C).
4. Estacione la cosechadora en suelo nivelado y levante la
plataforma hasta que la barra de corte se encuentre a
152-254 mm (6-10 pulg.) del suelo.
5. Apague el motor y quite la llave del arranque.
6. Mueva las ruedas estabilizadoras/de transporte (si están
instaladas) de modo que queden sostenidas por la
plataforma. Para obtener instrucciones, consulte
las ruedas estabilizadoras/de transporte, página
215410
OPERACIÓN
Figura 3.56: Mal balance de alas
Figura 3.57: Posición avance-retroceso
Ajuste de
66.
Figura 3.58: Unión central
84
Revisión B
