Ajuste de la separación del molinete
Ajuste el molinete hasta que haya suficiente holgura para evitar que los dedos del molinete entren en contacto con la barra
de corte durante la operación.
PELIGRO
Para evitar lesiones corporales o la muerte por el arranque inesperado o la caída de la máquina elevada, detenga
siempre el motor, quite la llave y enganche las trabas de seguridad antes de colocarse debajo de la plataforma por
cualquier motivo.
1. Levante el molinete por completo.
2. Apague el motor y retire la llave del arranque.
3. Enganche las trabas de seguridad del molinete. Para obtener instrucciones, consulte
seguridad del molinete, página
4. Ajuste los cilindros de elevación de brazo del molinete
externo para establecer la separación en los extremos
externos del molinete de la siguiente manera:
a. Afloje el tornillo (A).
b. Gire la varilla del cilindro (B) fuera de la horquilla para
elevar el molinete y aumentar la separación de la barra
de corte, o gire la varilla del cilindro hacia la horquilla
para bajar el molinete y disminuir la separación.
c. Ajuste el tornillo (A).
d. Repita en el lado opuesto.
5. Molinete doble:ajuste el tope del cilindro de elevación del
brazo central (A) para cambiar la holgura en los extremos
internos de los molinetes y la holgura en los puntos de
flexión de la siguiente manera:
a. Afloje la tuerca (B).
NOTA:
Para facilitar el ajuste, baje el molinete sobre las trabas
de seguridad después de aflojar la tuerca (B).
b. Gire la tuerca (C) hacia la izquierda para elevar el
molinete y aumentar la separación de la barra de
corte; o bien hacia la derecha para bajar el molinete y
disminuir la separación.
c. Ajuste la tuerca (B).
6. Verifique las mediciones y, si es necesario, repita los procedimientos de ajuste.
PELIGRO
Nunca encienda o mueva la máquina hasta asegurarse de que los transeúntes se hayan retirado completamente del
área.
7. Encienda el motor.
215410
MANTENIMIENTO Y SERVICIO
35.
563
Enganche de las trabas de

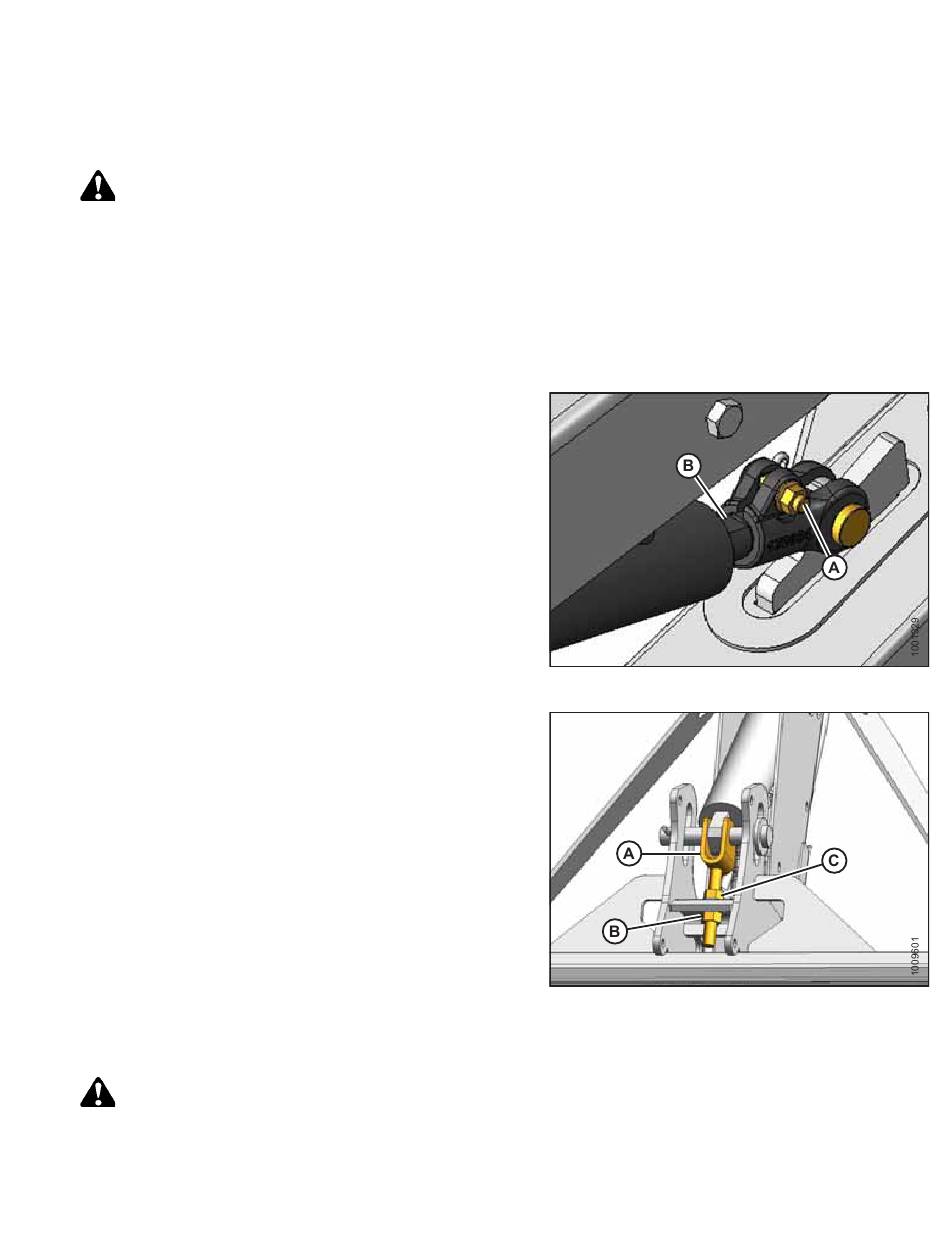

Figura 5.242: Brazo del molinete externo
Figura 5.243: Parte inferior del brazo central
