V2 STARK3 Manual De Instrucciones
Tabla de contenido
Idiomas disponibles
Idiomas disponibles
Enlaces rápidos

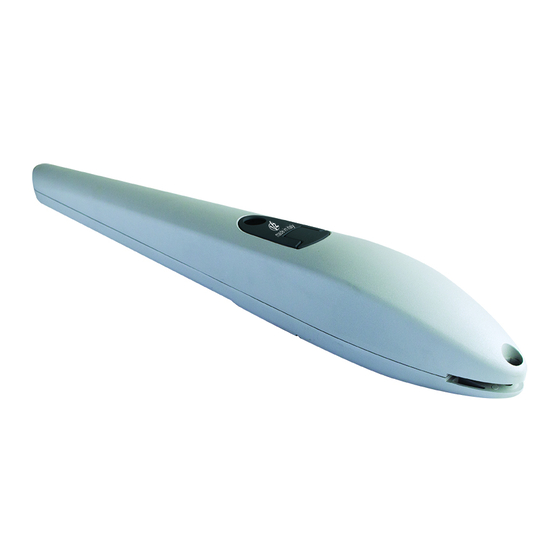

STARK3
I
ATTUATORE
ELETTROMECCANICO
IRREVERSIBILE PER CANCELLI
A BATTENTE
GB
IRREVERSIBLE
ELECTROMECHANICAL
ACTUATOR FOR SWING GATES
F
OPERATEUR
ELECTROMECANIQUE
IRREVERSIBLE POUR PORTAILS
BATTANTS
E
OPERADOR
ELECTROMECÁNICO
IRREVERSIBLE PARA CANCELAS
BATIENTES
D
NICHT UMKEHRBARER
ELEKTROMECHANISCHER
ANTRIEB FÜR FLÜGELTORE
NL
ELEKTROMECHANISCHE,
ONOMKEERBARE LINEAIRE
MOTOR VOOR HEKKEN MET
VLEUGELS
IL 493
EDIZ. 25/09/2019
Tabla de contenido
Manuales relacionados para V2 STARK3
Resumen de contenidos para V2 STARK3
- Página 1 IL 493 EDIZ. 25/09/2019 STARK3 ATTUATORE OPERADOR ELETTROMECCANICO ELECTROMECÁNICO IRREVERSIBILE PER CANCELLI IRREVERSIBLE PARA CANCELAS A BATTENTE BATIENTES IRREVERSIBLE NICHT UMKEHRBARER ELECTROMECHANICAL ELEKTROMECHANISCHER ACTUATOR FOR SWING GATES ANTRIEB FÜR FLÜGELTORE OPERATEUR ELEKTROMECHANISCHE, ELECTROMECANIQUE ONOMKEERBARE LINEAIRE IRREVERSIBLE POUR PORTAILS MOTOR VOOR HEKKEN MET...
-
Página 27: Advertencias Importantes
ADVERTENCIAS IMPORTANTES • V2 se reserva el derecho a realizar eventuales modificaciones en el producto sin aviso previo. • Los encargados de los trabajos de instalación \ mantenimiento Es necesario leer todas las instrucciones antes de deben llevar puestos dispositivos de protección individual (DPI), proceder a la instalación ya que proporcionan indicaciones... -
Página 28: Verificaciones Preliminares E Identificación Del Tipo De Uso
VERIFICACIONES PRELIMINARES E IDENTIFICACIÓN DEL TIPO DE USO Se recuerda que el automatismo no subviene a defectos causados por una errónea instalación, o por un mal mantenimiento, por tanto, antes de proceder a la instalación verifique que la estructura sea idónea y conforme con las normas vigentes y, si es el caso, aporte todas las modificaciones estructurales dirigidas a la realización de los flancos de seguridad y a la protección o aislamiento de todas las zonas de aplastamiento, cizallado, arrastre y verifique que: •... -
Página 29: Declaración Ue De Conformidady Declaración De Incorporación De Cuasi Máquinas
(MD) ANEXO II, PARTE B ¡Cualquier otro uso diferente del descrito y en condiciones ambientales diferentes de las indicadas en este manual debe El fabricante V2 S.p.A., con sede en Corso Principi di Piemonte 65, considerarse impropio y prohibido! 12035, Racconigi (CN), Italia El producto es un motorreductor electromecánico, provisto de un... -
Página 30: Diagrama De Instalación
Fotocélulas con columnas Emisor Selector digital vía radio de columna Módulo receptor Bandas de seguridad Fotocélulas Sistema ECO-LOGIC (solo con STARK3-24V e CITY2+) Lámpara de señalización LONGITUD DEL CABLE < 10 metros de 10 a 20 metros de 20 a 30 metros Alimentación 230V... -
Página 31: Ilustración De Abertura De La Hoja
ILUSTRACIÓN DE ABERTURA DE LA HOJA PROCEDIMIENTO PARA USAR LAS NOTA: En el caso de que no se respecten las medidas de ILUSTRACIONES montaje de los soportes, la automatización podría presentar fallos de funcionamiento, tales como: 1. Mide el valor “E”, a continuación dibuje una línea horizontal •... -
Página 32: Gráfico De Instalación
GRÁFICO DE INSTALACIÓN FIN DE CARRERA MECÁNICO EN ABERTURA DOS FINES DE CARRERA MECÁNICOS EN ABERTURA Y CIERREA ALTURA DE LOS SOPORTES Fije los soportes con 54 mm de distancia entre las superficies de apoyo, para anclar el motorreductor en una posiciónperfectamente horizontal. -
Página 33: Fijación Del Motorreductor Alos Soportes
FIJACIÓN DEL MOTORREDUCTOR A LOS SOPORTES Fije el motorreductor al soporte trasero (FIG. 4). Fije el motorreductor al soporte delantero (FIG. 5). FIG.4 FIG.5 MANIOBRA MANUAL FIG.6 Antes de realizar la maniobra manual del motorreductor, quite la alimentación, si estuviera conectada. La maniobra de desbloqueo se prevé... -
Página 34: Conexiones Eléctricas
CONEXIONES ELÉCTRICAS STARK3-24V 1 - MOTOR (+) ¡ATENCIÓN! • Una conexión equivocada puede provocar averías 2 - MOTOR (-) o situaciones de peligro; por lo tanto, respete escrupulosamente las conexiones indicadas. • Efectúe las operaciones de conexión con la alimentación 3 - NO UTILIZADOS eléctrica desconectada. - Página 51 - 49 -...
